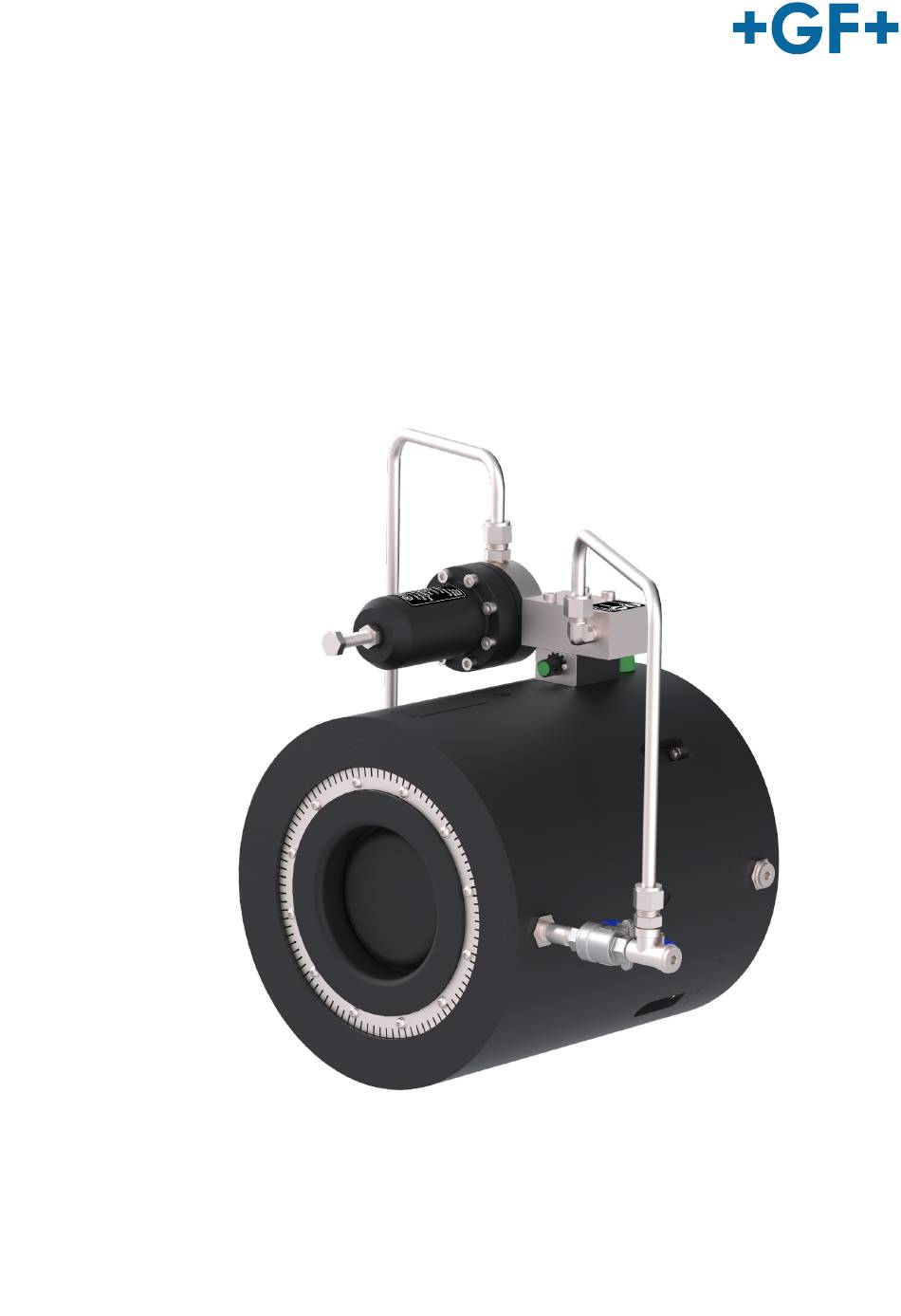

GF Piping Systems
NeoFlow Pressure Reducing
Valve DN200-DN300
Operating instructions
The NeoFlow Pressure Reducing Valve is Co-developed with OFUI
700278169
GFDO_MA_00107 / 00 (05.2022)
© Georg Fischer Piping Systems Ltd
8201 Schaffhausen/Schweiz

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für +GF+ Neoflow

  • Seite 1 GF Piping Systems NeoFlow Pressure Reducing Valve DN200-DN300 Operating instructions The NeoFlow Pressure Reducing Valve is Co-developed with OFUI 700278169 GFDO_MA_00107 / 00 (05.2022) © Georg Fischer Piping Systems Ltd 8201 Schaffhausen/Schweiz...
  • Seite 2 Operating instructions NeoFlow Pressure Reducing Valve DN200-DN300...
  • Seite 3 GF Piping Systems Instruction manual NeoFlow pressure reducing valve DN200-DN300...
  • Seite 4 GF Piping Systems Translation of the original instruction manual Disclaimer The technical data within this document is not binding. It does not constitute expressly warranted characteristics, guaranteed properties or guaranteed durability. It is subject to modification. Our General Terms of Sale apply. Observe instruction manual The instruction manual is part of the product and an important element within the safety concept.

  • Seite 5: Inhaltsverzeichnis

    Instruction manual NeoFlow pressure reducing valve Table of contents Product description Intended use EC Manufacturer's declaration Technical data Safety Information Observe instruction manual! Commissioning and use by qualified personnel only Storage and transport Warning signals Other applicable documents Pressure test of piping systems...
  • Seite 6 NeoFlow pressure reducing valve Instruction manual Cleaning filter and control system Removal of the NeoFlow pressure reducing valve De-installation of the control system Maintenance of the control system Troubleshooting Reducing outlet pressure fluctuations Flow chart A Flow chart B Disposal Spare parts list 10.1...

  • Seite 7: Product Description

    Georg Fischer Piping Systems Ltd.. The use of solid matter in the medium can affect the function of the NeoFlow pressure reducing valve. For this reason, use is only recommended with an upstream strainer.

  • Seite 8: Technical Data

    NeoFlow pressure reducing valve Instruction manual Technical data 1.3.1 Specifications Specifications Pressure ratings and perfor- Maximum inlet pressure P1 16 bar* mance Maximum outlet pressure P2 16 bar** Outlet pressure range 0.1 to 16 bar** Minimal pressure difference P1– P2 0.1 bar***...

  • Seite 9: Safety Information

    Instruction manual NeoFlow pressure reducing valve Safety Information Observe instruction manual! The instruction manual is part of the product and an important component within the safety concept. Non-observance may lead to severe injuries. Read and observe instruction manual. • Always have instruction manual available by the product.

  • Seite 10: Other Applicable Documents

    Document Code GF Utility planning fundamentals 700671677 Quick start instructions NeoFlow pressure reducing valve DN200-DN300 700278167 NeoFlow pressure reducing valve DN200-DN300 datasheet These documents are available through agents of GF Piping Systems or at www.gfps.com. Pressure test of piping systems The system test pressure (STP) must be determined for all pipes based on the system operating pressure (MDP).

  • Seite 11: Design And Function

    Instruction manual NeoFlow pressure reducing valve Design and function Subassemblies Designation Main body Control block Pilot valve Inlet control line Outlet control line Direction of flow medium Designations of the valves Designation Ball valve inlet Ball valve outlet Speed control adjustment...

  • Seite 12: Mode Of Operation

    Adjustable outlet pressure The axial movement of the valve piston (4) in the main body (1) results in flow changes in the NeoFlow pressure reducing valve and thus regulates the existing outlet pressure (P2). The position of the valve piston (4) is regulated by the prevalent pressure of the control area (5).

  • Seite 13: Installation Process

    Default outlet pressure! The outlet pressure is default on delivery. ► The default outlet pressure of the NeoFlow pressure reducing valve with black color coding of the pilot valve spring is 3 bar. CAUTION! Use of an incompatible NeoFlow pressure reducing valve type! The manufacturer's specifications regarding the maximum pressure difference between the inlet pressure and the outlet pressure must be complied with.
  • Seite 14 NeoFlow pressure reducing valve Instruction manual To allow monitoring of inlet pressure P1 and outlet pressure P2, it is recommended to connect a manometer to the ball valves KH1 (inlet pressure P1) and KH2 (outlet pressure P2). ► Connect the manometer and then open KH1 and KH2.
  • Seite 15 Adjust the speed control (SV) according to the table below. The speed control adjustment (SV) can be used to set the reaction time with which the stability of the control loop within the NeoFlow pressure reducing valve can be changed.

  • Seite 16: Installation Area

    Selection of the installation area ► Leave enough room for the installation, setting, and removal of the NeoFlow pressure reducing valve. ► If needed, additional measures must be made for the pilot regulator to protect it against frost, adverse effects of the weather, and floods.
  • Seite 17 Configuration of the fittings with bypass lines For existing installations with bypass lines, the following configuration is recommended. ► The shut-off valves must be securely connected to the bypass line before the NeoFlow pressure reducing valve is put into ope- ration.

  • Seite 18: Installation

    ► To prevent contamination, make sure that disinfection procedures are used on all connections. ► Ensure that the NeoFlow pressure reducing valve is suited for the operating conditions, see type plate. The use in unsuitable operating conditions can result in damage.
  • Seite 19 ► We recommend use of a PP steel flange with a suitable profile seal. ► On one side of the NeoFlow pressure reducing valve, a space of at least 1.5 times the valve length must be maintained for access to the flange bolts. Ensuring that the bolts for the flange connection can be installed at least on one installation side.

  • Seite 20: Initial Operation

    ► Starting the initial operation with an outlet hydrant (H) is recommended. ► To protect the NeoFlow pressure reducing valve (N) from mechanical strain, all components of the pipeline system must be securely fastened to the ground or another solid object before commencing the operation of the system.
  • Seite 21 Instruction manual NeoFlow pressure reducing valve Open the hydrant (H) slowly. Allow a suitable flow rate to pass through the NeoFlow pressure reducing valve (N). Depending on the dimension: for example, DN100 5 l/s up to 10 l/s. SLOW With an outlet manometer KH2 check the outlet pressure P2 for stability after 10 minutes. The outlet pressure P2 is reached depending on the inlet pressure, the position of the adjustment bolt on the pilot valve, and the opening of the hydrant (H).

  • Seite 22: Operation

    NeoFlow pressure reducing valve Instruction manual Operation Setting outlet pressure P2 Slowly increase or decrease the spring tension of the pilot spring (AS) by turning the adjusting screw pilot valve to achieve the desired outlet pressure P2. The following table provides information for this purpose. Ensure a change in the outlet pressure P2 takes place via an outlet manometer at KH2.
  • Seite 23 Instruction manual NeoFlow pressure reducing valve Slightly open the outlet shut-off valve (O) slowly. SLOW Fully close the hydrant (H) slowly. Fully open the outlet shut-off valve (O). SLOW Using the adjusting screw pilot valve (AS) to finalise the setting of the desired outlet pressure P2 (shown on the outlet mano- meter at KH2) and fix it with a locking nut.

  • Seite 24: Service

    Uncontrolled exit of the medium and/or flowing out of the medium from the open pipe and/or the valve. ► Do not use the NeoFlow pressure reducing valve as an end fitting. ► Completely relieve pressure from the pipe before dismantling.

  • Seite 25: Cleaning Filter And Control System

    Cleaning filter and control system ATTENTION! The filter and control system of the NeoFlow pressure reducing valve can be serviced and cleaned under pressure. ► For this purpose, the valves must be in the stated position. Close the ball in in the following order: KH1, KH2...
  • Seite 26 NeoFlow pressure reducing valve Instruction manual Clean the filter (3) with clear water. Flush the control system with water by slowly opening KH1 and KH2 carefully after each other. CAUTION! Exiting medium! If the filter sealing plug is removed, the medium exits uncontrollably from the control block main body (1).
  • Seite 27 Instruction manual NeoFlow pressure reducing valve Check the sealing plug o-ring (4) and the filter (3) for wear and replace them, if required. Reinsert the filter (3) into the control block (1). Mount the filter sealing plug (5) with the o-ring sealing plug (4). Check the correct positioning of the o-ring sealing plug (4).

  • Seite 28: Removal Of The Neoflow Pressure Reducing Valve

    Instruction manual Removal of the NeoFlow pressure reducing valve Shut off the NeoFlow pressure reducing valve with the two shut-off valves on the inlet and outlet (A and O). Make sure that KH1, KH2 and CV are open. Carefully open the control block sealing plug (maximum 1 turn) to reduce the pipe pressure.
  • Seite 29 ► Securely collect the medium. Remove the NeoFlow pressure reducing valve. Use tools suitable for the removal, see «5.3.2 Installation within the piping sys- tem» on page 16, and make sure that there is no mechanical strain on the piping system.

  • Seite 30: De-Installation Of The Control System

    NeoFlow pressure reducing valve Instruction manual De-installation of the control system Remove the valve from the pipe network. Bring CV into the closed position. Bring KH1 and KH2 into the closed position. Completely loosen the nuts of the control lines (1-4) to remove the control lines on the inlet and outlets.
  • Seite 31 Instruction manual NeoFlow pressure reducing valve Loosen the transition nipple (19) between the control block (13) and the pilot valve (1) to separate the two subassemblies. Notice: The transition nipples are glued in with sealing thread glue. After opening, the threads must be thoroughly cleaned and coated with sealing drinking water-safe thread glue or PTFE tape during assembly, e.g.

  • Seite 32: Maintenance Of The Control System

    NeoFlow pressure reducing valve Instruction manual Maintenance of the control system 7.5.1 Pilot valve Code Designation 173021400 Pilot valve repair kit Contains: (10), (14), (17), (18) and (19) Designation Adjusting screw pilot valve (AS) Locking nut Indication disc Spring case...
  • Seite 33 Injury or material damage due to exiting medium. The following requirements must be met for carrying out the next steps: ► The NeoFlow pressure reducing valve must be removed from the piping system, see section «7.3 Removal of the NeoFlow pres- sure reducing valve»...
  • Seite 34 NeoFlow pressure reducing valve Instruction manual Remove the diaphragm casing (12) from the pilot body (16) and check the o-ring (14) for wear or damage. Replace if required. Cleaning To clean the pilot valve, unscrew the sealing plug (20), remove the control spring (19) and control cylinder (18) with the actuator pin (17), check all components for wear and blow out using compressed air.
  • Seite 35 Tighten the 8 bolts for the spring case (4) crosswise to the torque value recommended on the nameplate using a torque wrench. 7.5.2 Control block ATTENTION! Damage during disassembly or assembly can impair the functionality of the NeoFlow pressure reducing valve. ► Handle components with care. Code Designation...
  • Seite 36 Main spring Control chamber shutoff valve Main body ► Remove the NeoFlow pressure reducing valve according to section «7.3 Removal of the NeoFlow pressure reducing valve» on page 26. Dismantling Loosen the casing bolts (6) all around to gain access to the internal o-rings.
  • Seite 37 Instruction manual NeoFlow pressure reducing valve Remove the valve piston (9). Check the o-ring (10) for wear or damage and replace, if required. Assembly Assembly is the reverse process. On reassembly, lightly lubricate all seals with a drinking-water safe lubricant such as Molyko-...
  • Seite 38 NeoFlow pressure reducing valve Instruction manual If a metal threaded insert (14) is detached from the main body (7), fully remove it and fasten it again. CAUTION! Lubricate seals and sliding components with an approved lubricant! Correct lubrication of the seals and sliding components is required for the correct functioning of the valve. Other lubricants may at- tack materials and seals and are not permissible.

  • Seite 39: Troubleshooting

    The speed control adjustment (SV) can be used to set the reaction time, thus changing the stability of the control loop within the NeoFlow pressure reducing valve can be changed. Reduction of the reaction time can improve the stability of the control loop. This makes the pressure cycle in the NeoFlow pressure reducing valve less susceptible to pressure fluctuations.
  • Seite 40 NeoFlow pressure reducing valve Instruction manual If stability cannot be reached, repeat the procedure for adjusting the speed control adjustment (SV) «5.1 Carrying out the basic setup» on page 11. ATTENTION! Pressure fluctuation despite adjustment of the damping valve! If, despite adjustment of the speed control adjustment (SV)) there are pressure fluctuations at the outlet manometer KH2, proceed as follows.

  • Seite 41: Flow Chart A

    Instruction manual NeoFlow pressure reducing valve Flow chart A The NeoFlow pressure reducing valve is exhibiting a faulty function (e.g. leakage, desired outlet pressure cannot be reached, or outlet pressure cannot be maintained). Are there any visible leaks on the...

  • Seite 42: Flow Chart B

    MEASURES: planned operating conds - Service control system, see chapter range? "Service control system" - Verify sizing of NeoFlow pressure reducing valve 1. Turn the speed control (SV) to position 6 Is the outlet pres- 2. Monitor control chamber pressure...

  • Seite 43: Disposal

    Instruction manual NeoFlow pressure reducing valve Disposal ► Before disposal, separate the individual materials into recyclable materials, normal waste and hazardous waste. ► When disposing of or recycling the product, individual components and packaging, comply with local laws and regulations.

  • Seite 44: Accessories

    NeoFlow pressure reducing valve Instruction manual Accessories 11.1 Manometer connections (optional) Measuring devices such as manometers can be installed on KH1, KH2 and control block sealing plug. Sensors can be connected di- rectly to the ball valves via the standard BSP ¼“ inch internal thread.

  • Seite 45: Components And Subassemblies

    Instruction manual NeoFlow pressure reducing valve Components and subassemblies 12.1 General overview Designation Pilot valve Main body Control block Inlet control line Outlet control line Ball valve inlet side Ball valve outlet side Control chamber shut-off valve Control line nipple...

  • Seite 46: Control Block

    NeoFlow pressure reducing valve Instruction manual 12.3 Control block Designation Control block main body Control block sealing plug Filter O-ring sealing plug Filter sealing plug Screws 5 4 3 12.4 Pilot valve Designation Adjusting screw pilot valve (AS) Locking nut...
  • Seite 47 GF Piping Systems Betriebsanleitung NeoFlow Druckreduzierventil DN200-DN300...
  • Seite 48 GF Piping Systems Originalbetriebsanleitung Haftungsausschluss Die technischen Daten sind unverbindlich. Sie gelten nicht als zugesicherte Eigenschaften. oder als Beschaffenheits- oder Haltbarkeitsgarantien. Änderungen vorbehalten. Es gelten unsere Allgemeinen Verkaufsbedingungen. Betriebsanleitung beachten Die Betriebsanleitung ist Teil des Produkts und ein wichtiger Baustein im Sicherheitskonzept. ►...
  • Seite 49 Betriebsanleitung NeoFlow Druckreduzierventil Inhaltsverzeichnis Produktbeschreibung Bestimmungsgemässe Verwendung EG-Herstellererklärung Technische Daten Sicherheitshinweise Betriebsanleitung beachten! Inbetriebnahme und Benutzung nur durch Fachpersonal Lagerung und Transport Bedeutung der Signalwörter Mitgeltende Dokumente Druckprüfung von Rohrleitungssystemen Weitere Symbole und Auszeichnungen Symbole Abkürzungen Aufbau und Funktion Baugruppen...
  • Seite 50 NeoFlow Druckreduzierventil Betriebsanleitung Filter und Steuersystem reinigen NeoFlow Druckreduzierventil ausbauen Steuersystem demontieren Steuersystem Warten Fehlerbehebung Ausgangsseitige Druckschwankungen reduzieren Flussdiagramm A Flussdiagramm B Entsorgung Ersatzteilliste 10.1 Ersatzteile-Kits 10.2 Pilotfeder Zubehör 11.1 Manometer-Anschlüsse (Optional) 11.2 Kompatibilitätsübersicht Regler Bauteile und Baugruppen 12.1 Gesamtübersicht 12.2...

  • Seite 51: Produktbeschreibung

    Das pilotgesteuerte NeoFlow Druckreduzierventil von Georg Fischer Piping Systems Ltd. eignet sich zur automatischen Druck- und Durchflussregelung in Netzen für die Versorgung und Verteilung von Trinkwasser. Das NeoFlow Druckreduzierventil ist so konzipiert, dass es zwischen PN 10- / PN 16-Standardflanschen in einer Zwischenflanscha- nordnung platziert werden kann. Die ANSI 150-Flanschkompatibilität ist ebenfalls gegeben.

  • Seite 52: Technische Daten

    NeoFlow Druckreduzierventil Betriebsanleitung Technische Daten 1.3.1 Spezifikationen Spezifikationen Druckwerte und Leistungen Maximaler Eingangsdruck P1 16 bar* Maximaler Ausgangsdruck P2 16 bar** Ausgangsdruckbereich 0,1 bis 16 bar** Minimale Druckdifferenz P1 - P2 0,1 bar*** Materialien Gehäuse POM-C Kolben POM-C Elastomere EPDM...

  • Seite 53: Sicherheitshinweise

    Betriebsanleitung NeoFlow Druckreduzierventil Sicherheitshinweise Betriebsanleitung beachten! Die Betriebsanleitung ist Teil des Produkts und ein wichtiger Bestandteil im Sicherheitskonzept. Nichtbeachtung kann zu schweren Verletzungen führen. Betriebsanleitung lesen und befolgen. • Betriebsanleitung stets beim Produkt verfügbar halten. • Betriebsanleitung an alle nachfolgenden Verwender des Produkts weitergeben.

  • Seite 54: Mitgeltende Dokumente

    Handlungsaufforderung in einer Handlungsabfolge: Hier muss etwas in der vorgegebenen Reihenfolge getan werden. Abkürzungen Abkürzung Bedeutung Einstellschraube am Pilotventil Durchflussfaktor (US gal./min) Steuerraum-Absperrventil Nenndurchmesser Einstellung Regelgeschwindigkeit Kugelhahn Durchflussfaktor Anschluss Druckmessung / Manometer Eingangsseitig Anschluss Druckmessung / Manometer Ausgangsseitig Nenndruck NeoFlow Druckreduzierventil (Pressure reducing valve) Eingangsdruck Ausgangsdruck einstellbar...

  • Seite 55: Aufbau Und Funktion

    Betriebsanleitung NeoFlow Druckreduzierventil Aufbau und Funktion Baugruppen Bezeichnung Hauptkörper Steuerblock Pilotventil Eingangsseitige Steuerleitung Ausgangsseitige Steuerleitung Durchflussrichtung Medium Bezeichnungen der Ventile Bezeichnung Kugelhahn Eingangsseitig Kugelhahn Ausgangsseitig Einstellung Regelgeschwindigkeit Steuerraum-Absperrventil Einstellschraube Pilotventil...

  • Seite 56: Funktionsbeschreibung

    Einstellschraube Pilotventil Eingangsdruck Ausgangsdruck einstellbar Die axiale Bewegung des Ventilkolbens (4) im Hauptkörper (1) führt zu Durchflussänderungen im NeoFlow Druckreduzierventil und reguliert somit den anliegenden Ausgangsdruck (P2). Die Position des Ventilkolbens (4) wird durch den vorherrschenden Druck im Steuerraum (5) geregelt.

  • Seite 57: Inbetriebnahme

    NeoFlow Druckreduzierventil Inbetriebnahme HINWEIS! Bruchgefahr durch falsches Anheben! Das NeoFlow Druckreduzierventil darf nicht am Pilotventil oder den Steuerleitungen angehoben oder auf diesen abgelegt werden. ► NeoFlow Druckreduzierventil ausschliesslich am Hauptkörper anheben. Grundeinstellung vornehmen Kontermutter lösen. Einstellschraube am Pilotventil (AS) gegen den Uhrzeigersinn vollständig öffnen, bis die Pilotfeder entspannt ist (P2=0 bar). Hin- weis: Bei vollständiger Entlastung der Pilotfeder kann die Einstellschraube am Pilotventil (AS) widerstandslos von Hand gedreht...
  • Seite 58 NeoFlow Druckreduzierventil Betriebsanleitung Um den Eingangsdruck P1 und Ausgangsdruck P2 überwachen zu können, wird empfohlen an den Kugelhähnen KH1 (Eingangs- druck P1) und KH2 (Ausgangsdruck P2) einen Manometer anzuschliessen. ► Manometer anschliessen und danach KH1 und KH2 öffnen.
  • Seite 59 NeoFlow Druckreduzierventil Regelgeschwindigkeit (SV) entsprechend der nachstehenden Tabelle einstellen. Anhand der Regelgeschwindigkeit (SV) lässt sich die Reaktionszeit ein- stellen, womit die Stabilität des Regelkreises innerhalb des NeoFlow Druckreduzierventils verändert werden kann. Durch die Reduzierung der Reaktionszeit kann sich die Stabilität des Regelkreises verbessern.

  • Seite 60: Einbauort

    Einbauort 5.2.1 Wahl des Einbauortes ► Um das NeoFlow Druckreduzierventil montieren, einstellen und demontieren zu können, genügend Freiraum lassen. ► Gegebenenfalls müssen für den Pilotregler zusätzliche Schutzmassnahmen gegen Frost, Witterungseinflüsse und Über- schwemmung getroffen werden. ► Bei unklaren Betriebsbedinungen, Ansprechpartner bei GF Piping Systems kontaktieren.

  • Seite 61: Anordnung Der Armaturen Mit Bypassleitungen

    Betriebsanleitung NeoFlow Druckreduzierventil 5.2.3 Anordnung der Armaturen mit Bypassleitungen Für bestehende Installationen mit Bypassleitungen wird folgende Anordnung empfohlen. ► Die Absperrarmaturen müssen vor der Inbetriebnahme des NeoFlow Druckreduzierventils an der Bypassleitung sicher ange- schlossen sein. Buchstabe Armatur Absperrarmatur eingangsseitig Schmutzfänger Durchflussmessgerät...

  • Seite 62: Montage

    ► Um eine Kontamination zu vermeiden, muss sichergestellt sein, dass an allen Anschlüssen Desinfektionsverfahren angewendet wurden. ► Sicherstellen, dass der NeoFlow Druckreduzierventil Typ für die Betriebsbedingungen geeignet ist, siehe Typenschild. Die An- wendung in ungeeigenten Betriebsbedinungen kann zu Schäden führen.

  • Seite 63: Einbau

    ► Installation der Flanschverbindung entsprechend der Angaben in den GF Planungsgrundlagen. WARNUNG! Gefahr vor Sachschaden durch zu hohen Druck! Wird das NeoFlow Druckreduzierventil (N) ohne Hydrant (H) in Betrieb genommen, kann ein zu hoher Ausgangsdruck P2 am NeoFlow Druckreduzierventil (N) zu Beschädigungen im Rohrleitungssystem führen. ► Empfehlung: Hydrant (H) verwenden.

  • Seite 64: Erste Inbetriebnahme

    ► Die Inbetriebnahme wird mit einem ausgangsseitigen Hydranten (H) empfohlen. ► Um das NeoFlow Druckreduzierventil (N) vor mechanischen Belastungen zu schützen, sollten alle Komponenten des Rohrlei- tungsnetzes vor der Inbetriebnahme der Anlage sicher mit dem Boden oder einem anderen festen Gegenstand verbunden wer- den.
  • Seite 65 Betriebsanleitung NeoFlow Druckreduzierventil Den Hydranten (H) langsam öffnen. Angemessene Durchflussmenge durch das NeoFlow Druckreduzierventil (N) fliessen lassen. Dimensionsabhängig: Beispielsweise DN100 5 l/s bis 10 l/s. SLOW Den Ausgangsdruck P2 bei ausgangsseitigem Manometer KH2 nach 10 Minuten auf Stabilität prüfen. Der Ausgangsdruck P2 stellt sich in Abhängigkeit von dem Eingangsdruck, der Position der Einstellschraube am Pilotventil sowie der Öffnung des Hy-...

  • Seite 66: Bedienung

    NeoFlow Druckreduzierventil Betriebsanleitung Bedienung Einstellung Ausgangsdruck P2 Federspannung der Pilotfeder durch Drehen der Einstellschraube am Pilotventil (AS) langsam erhöhen oder reduzieren um ge- wünschten Ausgangsdruck P2 zu erreichen. Die nachfolgende Tabelle dient dabei zur Orientierung. Über ausgangsseitigen Ma- nometer bei KH2 sicherstellen, dass eine Druckänderung des Ausgangsdrucks P2 stattfindet.
  • Seite 67 Betriebsanleitung NeoFlow Druckreduzierventil Ausgangsseitige Absperrarmatur (O) langsam leicht öffnen. SLOW Hydranten (H) langsam vollständig schliessen. Ausgangsseitige Absperrarmatur (O) vollständig öffnen. SLOW Über Einstellschraube am Pilotventil (AS) den gewünschten Ausgangsdruck P2 final einstellen (ersichtlich auf ausgangsseiti- gem Manometer bei KH2) und mit Kontermutter fixieren.

  • Seite 68: Wartung

    Vorsichtig festziehen. Wartung WARNUNG! Wartung nur durch Fachperson! Durch falsche Handhabung kann das NeoFlow Druckreduzierventil Schaden nehmen. ► Ausschliesslich von Personen warten lassen, welche die erforderliche Ausbildung, Kenntnis oder Erfahrung haben. WARNUNG! Unkontrolliertes Austreten des Mediums durch vorhandenen Restdruck! Unkontrolliertes Austreten des Mediums und/oder Nachfliessen des Mediums aus offener Leitung und/oder des Ventils.

  • Seite 69: Filter Und Steuersystem Reinigen

    NeoFlow Druckreduzierventil Filter und Steuersystem reinigen HINWEIS! Filter und Steuersystem des NeoFlow Druckreduzierventils können unter Druck gewartet und gereinigt werden. ► Die Ventile müssen sich dafür in der angegebenen Stellung befinden. Ventile in folgender Reihenfolge schliessen: KH1, KH2 Verschlussstopfen Filter (5) vorsichtig ausschrauben und Filter (3) entfernen.
  • Seite 70 NeoFlow Druckreduzierventil Betriebsanleitung Filter (3) mit klarem Wasser reinigen. Steuersystem mit Wasser spülen, indem KH1 und KH2 nacheinander sehr langsam und vorsichtig geöffnet werden. VORSICHT! Austretendes Medium! Bei entferntem Verschlussstopfen des Filters tritt das Medium unkontrolliert aus dem Steuerblock Grundkörper (1) aus.
  • Seite 71 Betriebsanleitung NeoFlow Druckreduzierventil O-Ring Verschlussstopfen (4) sowie den Filter (3) auf Verschleiss prüfen und diese gegebenenfalls ersetzen. Filter (3) wieder im Steuerblock (1) einsetzen. Verschlussstopfen Filter (5) mit O-Ring Verschlussstopfen (4) montieren. Auf korrekten Sitz des O-Rings Verschlussstopfen (4) achten.

  • Seite 72: Neoflow Druckreduzierventil Ausbauen

    NeoFlow Druckreduzierventil Betriebsanleitung NeoFlow Druckreduzierventil ausbauen NeoFlow Druckreduzierventil mit den beiden Absperrarmaturen eingangs- und ausgangsseitig (A und O) absperren. Sicherstellen, dass KH1, KH2 und CV geöffnet sind. Um den Leitungsdruck zu reduzieren den Verschlussstopfen des Steuerblocks (maximal 1 Umdrehung) vorsichtig öffnen.
  • Seite 73 Seite 60, und darauf achten, dass das Rohrleitungssystem nicht mechanisch belastet wird. HINWEIS! Austretendes Medium! Das Rest-Medium zwischen den Absperrarmaturen A und O im Rohrleitungsssytem kann beim Ausbau des NeoFlow Druckreduzier- ventils unkontrolliert aus dem Rohrleitungssystem austreten. ► Absperrarmaturen eingangs- und ausgangsseitig (A und O) vorher absperren.

  • Seite 74: Steuersystem Demontieren

    NeoFlow Druckreduzierventil Betriebsanleitung Steuersystem demontieren Entfernen Sie das Ventil aus dem Rohrleitungssystem. Ventil CV in Geschlossen-Stellung bringen. Ventile KH1 und KH2 in Geschlossen-Stellung bringen. Muttern der Steuerleitungen (1-4) vollständig lösen, um die eingangs- und ausgangsseitigen Steuerleitungen zu entfernen. Die vier Schrauben am Steuerblock demontieren und das Steuersystem vom Hauptkörper abheben.
  • Seite 75 Betriebsanleitung NeoFlow Druckreduzierventil Den Übergangsnippel (19) zwischen Steuerblock (13) und Pilotventil (1) lösen, um die beiden Baugruppen zu trennen. Hinweis: Der Übergangsnippel ist mit dichtendem Gewindekleber eingeklebt. Nach dem Öffnen müssen die Gewinde gut gereinigt und bei der Montage wieder mit dichtendem trinkwassertauglichem Gewindekleber benetzt oder mit PTFE-Band abgedichtet werden,...

  • Seite 76: Steuersystem Warten

    NeoFlow Druckreduzierventil Betriebsanleitung Steuersystem Warten 7.5.1 Pilotventil Code Bezeichnung 173021400 Pilotventil Reparaturkit Enthält: (10), (14), (17), (18) und (19) Bezeichnung Einstellschraube am Pilotventil (AS) Kontermutter Indikationsscheibe Federgehäuse Schrauben (8 Stk. ) für Federgehäuse Obere Federführung Pilotfeder Sicherungsmutter Membranträger Membrane Membranschraube Membrangehäuse...

  • Seite 77: Demontage

    Verletzungen oder Sachschäden durch austretendes Medium. Vor der Durchführung der nachfolgenden Schritte müssen folgende Voraussetzungen erfüllt sein: ► Das NeoFlow Druckreduzierventil muss aus dem Rohrleitungssystem ausgebaut sein, siehe Kapitel „7.3 NeoFlow Druckredu- zierventil ausbauen“ auf Seite 70. ► Das Steuersystem muss demontiert sein, siehe Kapitel „7.4 Steuersystem demontieren“ auf Seite 72.

  • Seite 78: Reinigung

    NeoFlow Druckreduzierventil Betriebsanleitung Membrangehäuse (12) vom Pilotkörper (16) entnehmen und O-Ring (14) auf Verschleiss oder Beschädigungen prüfen. Gegebe- nenfalls ersetzen. Reinigung Zur Reinigung des Pilotventils Verschlussstopfen (20) aufschrauben, Steuerfeder (19) und Steuerzylinder (18) mit Antriebsstift (17) herausnehmen, alle Komponenten auf Verschleiss prüfen und mit Druckluft ausblasen. Verschlussstopfen (20) reinigen und an- schliessend wieder zusammenbauen, dabei Verschlussstopfen (20) mit Schraubensicherung einkleben.

  • Seite 79: Zusammenbau

    Die 8 Schrauben für Federgehäuse (4) über Kreuz mit einem Drehmomentschlüssel, mit dem auf dem Typenschild angegebenen Drehmoment, festziehen. 7.5.2 Steuerblock HINWEIS! Beschädigungen bei Demontage oder Zusammenbau können die Funktionalität des NeoFlow Druckreduzierventils beeinträchtigen. ► Bauteile mit Vorsicht behandeln. Code Bezeichnung 173021401 NeoFlow Steuerblock Enthält: (1), (2), (3), (4) und (5)
  • Seite 80 Hauptfeder Steuerkammer-Absperrventil Hauptkörper ► NeoFlow Druckreduzierventil ausbauen gemäss Kapitel „7.3 NeoFlow Druckreduzierventil ausbauen“ auf Seite 70. Demontage Gehäuseverschraubung (6) rundherum lösen, um Zugang zu den inneren O-Ringen zu erhalten. Gehäusekörper (7) vom Grundkörper (13) trennen. Gehäusedichtung (4) auf Verschleiss oder Beschädigungen prüfen und ge-...
  • Seite 81 Betriebsanleitung NeoFlow Druckreduzierventil Ventilkolben (9) entfernen. Den O-Ring (10) auf Verschleiss oder Beschädigungen prüfen und gegebenenfalls ersetzen. Zusammenbau Der Zusammenbau erfolgt in umgekehrter Reihenfolge. Beim Zusammenbau aller Dichtungen leicht mit einem trinkwasser- tauglichen Schmiermittel, z.B. Molykote 111 oder Klübersynth UH1 64-2403 schmieren.
  • Seite 82 NeoFlow Druckreduzierventil Betriebsanleitung Falls sich ein Metall-Gewindeeinsatz (14) aus dem Hauptkörper (7) löst, diesen vollständig entfernen und wieder einschrauben. VORSICHT! Dichtungen und Gleitelemente mit zugelassenem Schmiermittel schmieren! Korrektes Schmieren der Dichtungen und Gleitelement für korrekte Funktion des Ventils notwendig. Andere Schmierstoffe können Werkstoffe und Dichtungen angreifen und sind nicht zulässig.

  • Seite 83: Fehlerbehebung

    Mit der Einstellung Regelgeschwindigkeit (SV) lässt sich die Reaktionszeit einstellen, womit die Stabilität des Regelkreises innerhalb des NeoFlow Druckreduzierventils verändert werden kann. Durch die Reduzierung der Reaktionszeit kann sich die Stabilität des Regelkreises verbessern. Der Druckkreislauf im NeoFlow Druckreduzierventil wird so weniger anfällig auf Druckschwankungen.
  • Seite 84 NeoFlow Druckreduzierventil Betriebsanleitung Falls keine Stabilität erreicht werden kann, Vorgang zum Einstellen der Regelgeschwindigkeit (SV) „5.1 Grundeinstellung vor- nehmen“ auf Seite 55 wiederholen. HINWEIS! Druckschwankungen trotz Einstellung des Dämpfungsventils! Sollte es trotz Einstellung der Regelgeschwindigkeit (SV) zu Druckschwankungen bei ausgangsseitigem Manometer KH2 kommen, folgende Punkte beheben.

  • Seite 85: Flussdiagramm A

    Betriebsanleitung NeoFlow Druckreduzierventil Flussdiagramm A Das NeoFlow Druckreduzierventil weist eine Fehlfunktion auf (z.B. Leckage, gewünschter Ausgangsdruck kann nicht erreicht wer- den oder Ausgangsdruck kann nicht gehalten werden). Gibt es sichtbare Leckagen am NeoFlow Druckredu- zierventil? Nein Fittings/Rohre Pilot-Leckageindikator GRUND: Kugelhähne geschlossen...

  • Seite 86: Flussdiagramm B

    Nein menge im geplanten Sekunden warten - Steuersystem warten, siehe Kapitel Betriebsbereich? „Steuersystem warten“ - Auslegung des NeoFlow Druckredu- zierventils verifizieren 1. Drehen Sie die Geschwindigkeits- regelung (SV) auf Position 6 2. Steuerraumdruck mit Manometer Ist der Ausgangs- bei Verschlussstopfenöffnung des druck stabil? (Soll- Steuerblocks überwachen...

  • Seite 87: Entsorgung

    Betriebsanleitung NeoFlow Druckreduzierventil Entsorgung ► Vor der Entsorgung müssen die einzelnen Materialien nach recycelbaren Stoffen, normalem Abfall und Sonderabfall getrennt werden. ► Bei Entsorgung oder Recycling des Produkts, einzelner Komponenten und der Verpackung die örtlichen gesetzlichen Bestim- mungen und Verordnungen einhalten.

  • Seite 88: Zubehör

    NeoFlow Druckreduzierventil Betriebsanleitung Zubehör 11.1 Manometer-Anschlüsse (Optional) An KH1, KH2 und Verschlussstopfen des Steuerblocks können Messgeräte wie Manometer installiert werden. Über das standard- mässige BSP ¼“ Zoll Innengewinde können Sensoren direkt an die Kugelhähne angeschlossen werden. Bezeichnung Manometer-Anschluss Eingangsseite Manometer-Anschluss Ausgangsseite...

  • Seite 89: Bauteile Und Baugruppen

    Betriebsanleitung NeoFlow Druckreduzierventil Bauteile und Baugruppen 12.1 Gesamtübersicht Bezeichnung Pilotventil Hauptkörper Steuerblock Einlass-Steuerleitung Auslass-Steuerleitung Kugelhahn Eingangsseitig Kugelhahn Ausgangsseitig Steuerraum-Absperrventil Nippel für die Steuerleitung Schnellkupplung Dichtungsstopfen 13 12 11 Geklebte Dichtung Gewindeeinsatz Gewindeeinsatz Dichtung Rohrnippel Übergangsnippel Pilot Verschraubung Steuerblock 13 15 Sechskantstopfen 12.2...

  • Seite 90: Steuerblock

    NeoFlow Druckreduzierventil Betriebsanleitung 12.3 Steuerblock Bezeichnung Steuerblock Grundkörper Verschlussstopfen des Steuerblocks Filter O-Ring Verschlussstopfen Verschlussstopfen Filter 5 4 3 Schrauben 12.4 Pilotventil Bezeichnung Einstellschraube am Pilotventil (AS) Kontermutter Indikationsscheibe Federgehäuse Schrauben (8 Stk. ) für Federgehäuse Obere Federführung Pilotfeder Sicherungsmutter Membranträger...
  • Seite 91 Betriebsanleitung NeoFlow Druckreduzierventil...
  • Seite 93 GF Piping Systems Manuel d'utilisation Vanne de régulation de pression aval NeoFlow DN200-DN300...
  • Seite 94 GF Piping Systems Traduction du manuel d‘utilisation original Exclusion de responsabilité Les données techniques ne sont pas contractuelles. Elles ne sont pas des garanties et ne constituent pas non plus un gage de propriété intrinsèque ou de durabilité. Sous réserve de modifications. Nos conditions généra- les de vente s’appliquent.
  • Seite 95 Manuel d'utilisation Vanne de régulation de pression aval NeoFlow Sommaire Description du produit Utilisation selon les dispositions Déclaration CE du fabricant Données techniques Consignes de sécurité Se reporter au manuel d'utilisation Mise en service et utilisation par un personnel spécialisé uniquement...
  • Seite 96 Vanne de régulation de pression aval NeoFlow Manuel d'utilisation Nettoyage des filtres et du système de commande Démonter la vanne de régulation de pression aval NeoFlow Démonter le système de commande Entretien du système de commande Élimination des défauts Réduire les variations de pression côté aval...

  • Seite 97: Description Du Produit

    La vanne de régulation de pression aval pilotée NeoFlow de Georg Fischer Piping Systems Ltd. permet de réguler automatiquement la pression dans les réseaux d'alimentation en eau potable. La vanne de régulation de pression aval NeoFlow est conçue de façon à pouvoir être insérée entre des brides standard PN 10/ PN 16. Compatibilité avec les brides ANSI 150 garantie.

  • Seite 98: Données Techniques

    Vanne de régulation de pression aval NeoFlow Manuel d'utilisation Données techniques 1.3.1 Spécifications Spécifications Valeurs de pression et perfor- Pression amont maximale P1 16 bar* mances Pression aval maximale P2 16 bar** Plage de pression aval 0,1 à 16 bar** Différence de pression minimale P1 - P2 0,1 bar*** Matériaux...

  • Seite 99: Consignes De Sécurité

    Manuel d'utilisation Vanne de régulation de pression aval NeoFlow Consignes de sécurité Se reporter au manuel d'utilisation Le manuel d'utilisation fait partie intégrante du produit et constitue un élément essentiel du concept de sécurité. En cas de non-res- pect, vous risquez de graves blessures.

  • Seite 100: Documents Applicables

    Code Bases de planification GF alimentation 700671677 Instructions de démarrage rapide Vanne de régulation de pression aval NeoFlow DN200-DN300 700278167 Vanne de régulation de pression aval NeoFlow DN200-DN300 fiche technique Ces documents sont disponibles auprès d'un représentant de GF Piping Systems ou sur www.gfps.com.

  • Seite 101: Structure Et Fonctionnement

    Manuel d'utilisation Vanne de régulation de pression aval NeoFlow Structure et fonctionnement Éléments de montage N° Désignation Corps principal Bloc de commande Vanne pilote Ligne pilote côté amont Ligne pilote côté aval Sens de passage du fluide Désignation des vannes Désignation...

  • Seite 102: Description Du Fonctionnement

    Le mouvement axial du piston de la vanne (4) dans le corps principal (1) entraîne des variations de débit dans la Vanne de régulation de pression aval NeoFlow et régule ainsi la pression aval présente (P2). La pression dans le compartiment de commande (5) permet de régler la position du piston de soupape (4).

  • Seite 103: Mise En Service

    ATTENTION ! Risque de rupture lié au levage accidentel ! La vanne de régulation de pression aval NeoFlow ne doit pas être levée au niveau de la vanne pilote ou des lignes pilotes ni déposée sur celles-ci. ► Soulever la vanne de régulation de pression aval NeoFlow exclusivement au niveau du corps principal.
  • Seite 104 Vanne de régulation de pression aval NeoFlow Manuel d'utilisation ne à bille KH1 (pression amont P1) et KH2 (pression aval P2). ► Raccorder le manomètre puis ouvrir KH1 et KH2.
  • Seite 105 NeoFlow pouvant être modifiée. Réduire le temps de réponse peut permettre d‘améliorer la stabilité du circuit de régulation. Le circuit de pression dans la vanne de régulation de pression aval NeoFlow devient moins sensible aux variations de pression. DN valve...

  • Seite 106: Lieu De Montage

    Choix du lieu de montage ► Pour pouvoir monter, régler et démonter la vanne de régulation de pression aval NeoFlow, garder suffisamment d'espace. ► Le cas échéant, vous devrez prendre des mesures supplémentaires pour protéger le régulateur pilote du gel, des conditions météorologiques et des inondations.
  • Seite 107 Vanne d'arrêt avec by-pass côté amont (en option) Filtre à tamis avec by-pass (en option) Débitmètre à by-pass (en option) Vanne de régulation de pression aval NeoFlow avec by-pass (en option) Bouche d'incendie/dérivateur avec by-pass (recommandé) (en option) Vanne d'arrêt avec by-pass côté aval (en option)

  • Seite 108: Montage

    ► Afin d'éviter toute contamination, s'assurer que des dispositifs de désinfection ont été utilisés sur tous les raccords. ► S'assurer que le type de vanne de régulation de pression aval NeoFlow utilisé est adapté aux conditions d'exploitation, voir pla- quette signalétique. Une utilisation dans des conditions non adaptées peut entraîner des dommages.
  • Seite 109 ► Une bride PP-acier avec joint profilé est recommandée. ► Laisser au moins 1,5 fois la longueur de vanne sur un côté de la vanne de régulation de pression aval NeoFlow pour l'accès à la boulonnerie de bride. S'assurer que sur au moins un côté du montage, la boulonnerie pour l'assemblage à brides peuvent être montées.

  • Seite 110: Première Mise En Service

    AVERTISSEMENT ! Risque de blessure dû à une sortie incontrôlée du fluide ! En cas de fuites sur la vanne de régulation de pression aval NeoFlow (N), le moyen peut sortir de façon incontrôlable sous haute pression. ► Adopter une position de travail sécurisée.
  • Seite 111 Vanne de régulation de pression aval NeoFlow Ouvrir lentement les bouches d'incendie (H). Faire couler le débit d'écoulement adéquat par la vanne de régulation de pression aval NeoFlow (N). Dépend des dimensions : par ex DN100 5 l/s à 10 l/s. SLOW Au bout de 10 minutes, contrôler la stabilité de pression aval P2 au niveau du manomètre côté aval KH2. La pression aval P2 se règle en fonction de la pression amont, de la position des vis de réglage sur la vanne pilote et de l'ouverture de la bouche d'in-...

  • Seite 112: Fonctionnement

    Vanne de régulation de pression aval NeoFlow Manuel d'utilisation Fonctionnement Réglage de la pression aval P2 Augmenter lentement la tension du ressort en tournant la vis de réglage sur la vanne pilote (AS) ou la réduire pour atteindre la pression aval P2 souhaitée. Le tableau suivant est indicatif. À l'aide du manomètre côté aval de KH2, s'assurer qu'une modifica- tion de la pression aval P2 a lieu.
  • Seite 113 Manuel d'utilisation Vanne de régulation de pression aval NeoFlow Ouvrir légèrement la vanne d'arrêt côté aval (O). SLOW Fermer lentement et complètement les bouches d'incendie (H). Ouvrir complètement la vanne d'arrêt côté aval (O). SLOW Pour terminer, régler la pression aval P2 via la vis de réglage sur la vanne pilote (AS) (visible sur le manomètre côté aval de KH2) et fixer avec des contre-écrous.

  • Seite 114: Entretien

    Sortie incontrôlée du fluide et/ou écoulement de fluide d'une conduite ouverte et/ou de la vanne. ► Ne pas utiliser la vanne de régulation de pression aval NeoFlow en tant que vanne d'extrémité. ► Laisser la pression baisser totalement dans les tuyaux avant de démonter.

  • Seite 115: Nettoyage Des Filtres Et Du Système De Commande

    Nettoyage des filtres et du système de commande ATTENTION ! Les filtres et le système de commande de la vanne de régulation de pression aval NeoFlow peuvent être entretenus et nettoyés sous pression. ► Pour ce faire, les vannes doivent se trouver dans la position indiquée.
  • Seite 116 Vanne de régulation de pression aval NeoFlow Manuel d'utilisation Nettoyer le filtre (3) à l'eau courante. Rincer le système de commande avec de l'eau en ouvrant très lentement et avec précaution KH1 et KH2 l'une après l'autre. ATTENTION ! Fluide sortant ! Lorsque le bouchon d'étanchéité...
  • Seite 117 Manuel d'utilisation Vanne de régulation de pression aval NeoFlow Contrôler l'usure des bouchons d'étanchéité pour joint torique (4) ainsi que le filtre (3) et les remplacer le cas échéant. Remettre le filtre (3) en place dans le bloc de commande (1).

  • Seite 118: Démonter La Vanne De Régulation De Pression Aval Neoflow

    Démonter la vanne de régulation de pression aval NeoFlow Fermer la vanne de régulation de pression aval NeoFlow avec les deux vannes d'arrêt côté amont et aval (A et O). S'assurer que les vannes KH1, KH2 et CV sont ouvertes.
  • Seite 119 ► Collecter le fluide en toute sécurité. Démonter la Vanne de régulation de pression aval NeoFlow. Pour le démontage, utiliser un outil approprié, voir « 5.3.2 Montage dans le système de tuyauteries » à la page 106, et veiller à ce que les système de tuyauteries ne soit pas contraints mécani- quement.

  • Seite 120: Démonter Le Système De Commande

    Vanne de régulation de pression aval NeoFlow Manuel d'utilisation Démonter le système de commande Retirez la vanne du réseau de tuyauterie. Positionner CV en position fermée. Positionner KH1 et KH2 en position fermée. Défaire complètement les écrous des conduites de commande (1-4) pour retirer les lignes pilotes côté amont et côté aval.
  • Seite 121 Manuel d'utilisation Vanne de régulation de pression aval NeoFlow Défaire le raccord de transition (19) entre le bloc de commande (13) et la vanne pilote (1) pour séparer les deux éléments de montage. Remarque : le raccord de transition est collé à l'aide de frein filet étanche. Remarque : après l'ouverture, les filets doivent être bien nettoyés, puis lors du montage, être bien enduits de frein filet étanche et pouvant entrer en contact avec de...

  • Seite 122: Entretien Du Système De Commande

    Vanne de régulation de pression aval NeoFlow Manuel d'utilisation Entretien du système de commande 7.5.1 Vanne pilote Code Désignation 173021400 Kit de réparation de la vanne pilote Contient : (10), (14), (17), (18) et (19) N° Désignation Vis de réglage sur la vanne pilote (AS) Contre-écrou...
  • Seite 123 Blessures ou dommages matériels dûs à un fluide sortant. Avant de mener à bien les étapes suivantes, les conditions suivantes doivent être remplies : ► La vanne de régulation de pression aval NeoFlow doit être démontée du système de tuyauteries, voire chapitre « 7.3 Démonter la vanne de régulation de pression aval NeoFlow » à la page 116.
  • Seite 124 Vanne de régulation de pression aval NeoFlow Manuel d'utilisation Retirer le boîtier à membrane (12) du corps pilote (16) et contrôler l'usure ou la présence de dommages au niveau du joint tori- que (14). Le remplacer le cas échéant. Nettoyage Pour nettoyer la vanne pilote, dévisser le bouchon d'étanchéité...
  • Seite 125 Manuel d'utilisation Vanne de régulation de pression aval NeoFlow Assemblage L'assemblage s'effectue dans le sens inverse. Lors de l'assemblage de tous les éléments coulissants (guide du ressort) et des joints, légèrement graisser à l'aide d'un produit lubrifiant pouvant entrer en contact avec de l'eau potable, par ex. Molykote 111 ou Klübersynth UH1 64-2403 ou utiliser une bande PTFE o utilizar cinta de PTFE.
  • Seite 126 Ressort principal Vanne d'arrêt de la chambre de commande Corps principal ► Démonter la vanne de régulation de pression aval NeoFlow conformément au chapitre « 7.3 Démonter la vanne de régulation de pression aval NeoFlow » à la page 116. Démontage Desserrer les vis situées de part et d'autre du boîtier (6) pour conserver un accès aux joints toriques intérieurs.
  • Seite 127 Manuel d'utilisation Vanne de régulation de pression aval NeoFlow Retirer le piston de la vanne (9). Contrôler l'usure du joint torique (10) ou s'il est endommagé et le remplacer le cas échéant. Assemblage L'assemblage s'effectue dans le sens inverse. Lors de l'assemblage, graisser tous les joints avec un produit lubrifiant pouvant...
  • Seite 128 Vanne de régulation de pression aval NeoFlow Manuel d'utilisation Si un insert fileté en métal (14) se défait du corps principal (7), le retirer complètement et le revisser. ATTENTION ! Graisser les joints et éléments coulissants avec le lubrifiant admis ! Graissage correct des joints et éléments coulissants nécessaire au bon fonctionnement de la soupape. Les autres lubrifiants peuvent attaquer les matériaux et les joints et ne sont pas admis.

  • Seite 129: Élimination Des Défauts

    Le temps de réponse se règle avec le régulateur de vitesse (SV), la stabilité du circuit de régulation dans la vanne de régulation de pression aval NeoFlow pouvant être modifiée. Réduire le temps de réponse peut permettre d'améliorer la stabilité du circuit de ré- gulation.
  • Seite 130 Vanne de régulation de pression aval NeoFlow Manuel d'utilisation Si aucune stabilité n'est atteinte, répéter le processus de réglage du régulateur de vitesse (SV) « 5.1 Procéder aux réglages de base » à la page 101. ATTENTION ! Variations de pression malgré le réglage du robinet à pointeau ralentisseur! Si des variations de pression se produisent au niveau du manomètre de KH2 côté...

  • Seite 131: Organigramme A

    Vanne de régulation de pression aval NeoFlow Organigramme A La vanne de régulation de pression aval NeoFlow ne présente aucune anomalie (par ex. fuite, pression aval souhaitée ne pouvant être atteinte ou pression aval ne pouvant être maintenue). Code couleur Plage de Sensibilité...

  • Seite 132: Organigramme B

    Vanne de régulation de pression aval NeoFlow Manuel d'utilisation Organigramme B Pression aval trop basse ou trop élevée. Is the Variant 1 Variant 2 Inlet pressure Outlet pressure too high Outlet pressure too low P1 unstable? Difference between Ratio of inlet and...

  • Seite 133: Élimination

    Manuel d'utilisation Vanne de régulation de pression aval NeoFlow Élimination ► Avant l'élimination des déchets, trier les différents matériaux et séparer les matériaux recyclables, les déchets normaux et les déchets spéciaux. ► En cas d'élimination ou de recyclage du produit, des composants individuels et de l'emballage, respecter les dispositions légales et décrets en vigueur.

  • Seite 134: Accessoires

    Vanne de régulation de pression aval NeoFlow Manuel d'utilisation Accessoires 11.1 Raccords manomètres (en option) Des appareils de mesure tels que des manomètres peuvent être installés sur KH1, KH2 et bouchon d‘étanchéité du bloc de comman- de. Les capteurs peuvent être directement raccordés aux vannes à bille grâce aux filetages femelles BSP ¼" inch.

  • Seite 135: Composants Et Éléments De Montage

    Manuel d'utilisation Vanne de régulation de pression aval NeoFlow Composants et éléments de montage 12.1 Aperçu général N° Désignation Vanne pilote Corps principal Bloc de commande Conduite pilote d'entrée Conduite d'impulsion de sortie Vanne à bille côté entrée Vanne à bille côté sortie Vanne d'arrêt de la chambre de commande...

  • Seite 136: Bloc De Commande

    Vanne de régulation de pression aval NeoFlow Manuel d'utilisation 12.3 Bloc de commande N° Désignation Corps de base du bloc de commande Bouchon d‘étanchéité du bloc de commande Filtre Bouchon d'étanchéité pour joint torique Bouchon d'étanchéité du filtre 5 4 3 12.4...
  • Seite 137 Manuel d'utilisation Vanne de régulation de pression aval NeoFlow...
  • Seite 139 GF Piping Systems Manual de instrucciones Válvula reductora de presión NeoFlow DN200-DN300...
  • Seite 140 GF Piping Systems Traducción de las instrucciones de uso originales Exoneración de responsabilidad Los datos técnicos no son vinculantes. No representan ninguna garantía de las características, condiciones o durabilidad del dispositivo. Sujeto a modificaciones. Son válidas nuestras Condiciones Generales de Venta. Obsérvese el manual de instrucciones El manual de instrucciones forma parte del producto y es un elemento importante del concepto de seguridad.
  • Seite 141 Manual de instrucciones Válvula reductora de presión NeoFlow Índice Descripción del producto Uso conforme a lo dispuesto Declaración del fabricante CE Datos técnicos Advertencias de seguridad Obsérvese el manual de instrucciones. Puesta en servicio y uso sólo por personal cualificado Almacenamiento y transporte Significado de las palabras de señalización...
  • Seite 142 Válvula reductora de presión NeoFlow Manual de instrucciones Limpieza del filtro y el sistema de control Desmontaje de la válvula reductora de presión NeoFlow Desmontaje del sistema de control Mantenimiento del sistema de control Eliminación de fallos Reducción de fluctuaciones de presión en el lado de salida...

  • Seite 143: Descripción Del Producto

    Aplicaciones incorrectas previsibles La válvula reductora de presión NeoFlow no debe usarse como una válvula de bloqueo. Medios distintos a agua potable, así como agua con desinfectantes, solo pueden usarse tras consultar a la persona de contacto de Georg Fischer Piping Systems Ltd. . El uso de sólidos en el medio puede comprometer el funcionamiento de la válvula reductora de presión NeoFlow.

  • Seite 144: Datos Técnicos

    Válvula reductora de presión NeoFlow Manual de instrucciones Datos técnicos 1.3.1 Especificaciones Especificaciones Valores de presión y potencia Presión máxima de entrada P1 16 bar* Presión máxima de salida P2 16 bar** Rango de la presión de salida 0,1 a 16 bar** Diferencia de presión mínima P1 - P2 0,1 bar***...

  • Seite 145: Advertencias De Seguridad

    Manual de instrucciones Válvula reductora de presión NeoFlow Advertencias de seguridad Obsérvese el manual de instrucciones. El manual de instrucciones forma parte del producto y es un componente importante del concepto de seguridad. Su incumplimiento puede provocar lesiones graves. Lea y tenga en cuenta el manual de instrucciones.

  • Seite 146: Documentación Complementaria

    Código Fundamentos de planificación de suministro de GF 700671677 Manual de inicio rápido para la válvula reductora de presión NeoFlow DN200-DN300 700278167 Válvula reductora de presión NeoFlow DN200-DN300 hoja de datos Estos documentos están disponibles en su filial de GF Piping Systems o en www.gfps.com.

  • Seite 147: Componentes Y Funcionamiento

    Manual de instrucciones Válvula reductora de presión NeoFlow Componentes y funcionamiento Módulos N.º Denominación Cuerpo principal Bloque de control Válvula piloto Conducto de control en el lado de entrada Conducto de control en el lado de salida Dirección de flujo del medio Denominaciones de las válvulas...

  • Seite 148: Descripción Del Funcionamiento

    El movimiento axial del pistón de la válvula (4) en el cuerpo principal (1) provoca cambios en el flujo en la válvula reductora de pre- sión NeoFlow y, por lo tanto, regula la presión de salida aplicada (P2). La posición del pistón de la válvula (4) se regula mediante la presión predominante en la sala de control (5).

  • Seite 149: Puesta En Funcionamiento

    ¡Riesgo de rotura por elevación incorrecta! La válvula reductora de presión NeoFlow no debe elevarse por la válvula piloto ni los conductos de control o colocarse sobre ellos. ► Elevar la válvula reductora de presión NeoFlow solo por el cuerpo principal.
  • Seite 150 Válvula reductora de presión NeoFlow Manual de instrucciones Se recomienda conectar un manómetro a las válvulas de bola KH1 (presión de entrada P1) y KH2 (presión de salida P2) a fin de poder controlar la presión de entrada P1 y la presión de salida P2.
  • Seite 151 NeoFlow. Reducir el tiempo de reacción puede mejorar la estabilidad del circuito regulador. Por tanto, el circuito de presión de la válvula reductora de presión NeoFlow se ve menos afectado por las fluctuaciones de presi- ón. DN valve...

  • Seite 152: Lugar De Montaje

    5.2.1 Selección del lugar de montaje ► Dejar suficiente espacio libre para poder montar, ajustar y desmontar la válvula reductora de presión NeoFlow. ► En caso necesario, se deben tomar medidas de protección adicionales contra heladas, condiciones climáticas e inundaciones para el controlador piloto.
  • Seite 153 Válvula de bloqueo de desviación en el lado de entrada (opcional) Filtro de desviación (opcional) Caudalímetro de desviación (opcional) Válvula reductora de presión NeoFlow de desviación (opcional) Hidrante/rama de desviación (recomendado) (opcional) Válvula de bloqueo de desviación en el lado de salida (opcional)

  • Seite 154: Ensamblaje

    ► Debe asegurarse que se hayan utilizado procesos de desinfección en todas las conexiones para evitar la contaminación. ► Asegurarse de que la válvula reductora de presión NeoFlow es adecuada para las condiciones de funcionamiento, ver la placa de identificación. El uso en condiciones de funcionamiento inadecuadas puede provocar daños.
  • Seite 155 ► Se recomienda una brida de acero PP con una junta de perfil adecuada. ► En un lado de la válvula reductora de presión NeoFlow, deben dejarse al menos 1,5 longitudes de válvula para acceder a los tornillos de la brida. Debe asegurarse que los tornillos para la conexión de brida se puedan montar en, al menos, un lado de montaje.

  • Seite 156: Primera Puesta En Funcionamiento

    ¡Peligro de sufrir lesiones debido a una salida incontrolada del medio! En caso de fugas en la válvula reductora de presión NeoFlow (N), el medio puede salir de forma incontrolada a alta presión. ► Adoptar una posición de trabajo protegida.
  • Seite 157 Manual de instrucciones Válvula reductora de presión NeoFlow Abrir lentamente el hidrante (H). Permitir que el caudal adecuado fluya a través de la válvula reductora de presión NeoFlow (N). En función de la dimensión: por ejemplo, DN100 5 l/s hasta 10 l/s.

  • Seite 158: Manejo

    Válvula reductora de presión NeoFlow Manual de instrucciones Manejo Ajuste de la presión de salida P2 Aumentar o reducir lentamente la tensión del resorte del piloto girando el tornillo de ajuste de la válvula piloto (AS) para lograr la presión de salida deseada P2. La siguiente tabla sirve como guía. Emplear el manómetro del lado de salida en KH2 para ase- gurarse de que se modifique la presión en la presión de salida P2.
  • Seite 159 Manual de instrucciones Válvula reductora de presión NeoFlow Abrir lentamente la válvula de bloqueo (O) en el lado de salida. SLOW Cerrar totalmente el hidrante (H). Abrir totalmente la válvula de bloqueo (O) en el lado de salida. SLOW Ajustar la presión de salida deseada P2 mediante el tornillo de ajuste en la válvula piloto (AS) (que se muestra en el manómetro de salida en KH2) y fijarla con una tuerca de bloqueo.

  • Seite 160: Mantenimiento

    ¡Salida incontrolada del medio debido a la presión residual! Salida incontrolada del medio o escape del medio desde el conducto abierto o la válvula. ► No utilizar la válvula reductora de presión NeoFlow como válvula final. ► Eliminar por completo la presión de la tubería antes de desmontarla.

  • Seite 161: Limpieza Del Filtro Y El Sistema De Control

    Limpieza del filtro y el sistema de control ATENCIÓN El filtro y el sistema de control de la válvula reductora de presión NeoFlow se pueden reparar y limpiar bajo presión. ► Las válvulas deben encontrarse en la posición especificada para ello.
  • Seite 162 Válvula reductora de presión NeoFlow Manual de instrucciones Limpiar el filtro (3) con agua limpia. Enjuagar el sistema de control con agua abriendo lentamente KH1 y KH2 uno tras otro. ATENCIÓN ¡Medio de salida! En caso de retirada del tapón del filtro, el medio se escapa de manera descontrolada del bloque de control del cuerpo básico (1).
  • Seite 163 Manual de instrucciones Válvula reductora de presión NeoFlow Comprobar si la junta tórica del tapón (4) y el filtro (3) están desgastados y sustituirla en caso necesario. Volver a colocar el filtro (3) en el bloque de control (1). Montar el tapón del filtro (5) con la junta tórica del tapón (4). Asegurar el correcto asiento de la junta tórica (4) del tapón.

  • Seite 164: Desmontaje De La Válvula Reductora De Presión Neoflow

    Desmontaje de la válvula reductora de presión NeoFlow Cerrar la válvula reductora de presión NeoFlow con las dos válvulas de bloqueo en los lados de entrada y salida (A y O). Asegurarse de que KH1, KH2 y CV estén abiertas.
  • Seite 165 ► Recoger el medio con seguridad. Desmontar la válvula reductora de presión NeoFlow. Emplear herramientas adecuadas para el desmontaje, ver «5.3.2 Montaje del sistema de tuberías» en la página 152, y asegurarse de que el sistema de tuberías no esté sujeto a cargas mecánicas.

  • Seite 166: Desmontaje Del Sistema De Control

    Válvula reductora de presión NeoFlow Manual de instrucciones Desmontaje del sistema de control Retire la válvula de la red de tuberías. Colocar CV en posición cerrada. Colocar KH1 y KH2 en posición cerrada. Aflojar completamente las tuercas de los conductos de control (1-4) para retirar los conductos de control de entrada y salida.
  • Seite 167 Manual de instrucciones Válvula reductora de presión NeoFlow Afloje la boquilla de transición (19) entre el bloque de control (13) y la válvula piloto (1) para separar los dos módulos. Nota: La boquilla de transición está pegada con un adhesivo para roscas. Tras la apertura, las roscas deben limpiarse minuciosamente y, durante el montaje, humedecerse con un adhesivo para roscas compatible con agua potable o sellado con cinta de PTFE, como Weiconlock AN 302-43, Loctite 577.

  • Seite 168: Mantenimiento Del Sistema De Control

    Válvula reductora de presión NeoFlow Manual de instrucciones Mantenimiento del sistema de control 7.5.1 Válvula piloto Código Denominación 173021400 Conjunto de reparación de válvula piloto Contiene: (10), (14), (17), (18) y (19) N.º Denominación Tornillo de ajuste en la válvula piloto (AS) Tuerca de bloqueo Disco de indicación...
  • Seite 169 Lesiones o daños materiales para el medio de salida. Antes de realizar los siguientes pasos, se deben cumplir los siguientes requi- sitos: ► La válvula reductora de presión NeoFlow debe retirarse del sistema de tuberías, ver el capítulo «7.3 Desmontaje de la válvula reductora de presión NeoFlow» en la página 162.
  • Seite 170 Válvula reductora de presión NeoFlow Manual de instrucciones Retirar la carcasa de la membrana (12) del cuerpo del piloto (16) y comprobar si la junta tórica (14) está desgastada o dañada. Sustituir en caso necesario. Limpieza Para limpiar la válvula piloto, desenroscar el tapón (20), extraer el resorte de control (19) y el cilindro de control (18) con el pasador de arrastre (17), comprobar el desgaste de todos los componentes y soplar con aire comprimido.
  • Seite 171 Apretar los 8 tornillos de la carcasa del resorte (4) en forma de cruz con una llave dinamométrica con el par especificado en la placa de identificación. 7.5.2 Bloque de control ATENCIÓN Los daños durante el desmontaje o el ensamblaje pueden comprometer la funcionalidad de la válvula reductora de presión NeoFlow. ► Manipular los componentes con cuidado. Código Denominación 173021401...
  • Seite 172 Muelle principal Válvula de cierre de la cámara de control Cuerpo básico ► Desmontaje de la válvula reductora de presión NeoFlow conforme al capítulo «7.3 Desmontaje de la válvula reductora de pre- sión NeoFlow» en la página 162. Desmontaje Aflojar la conexión roscada de la carcasa (6) para acceder a las juntas tóricas internas.
  • Seite 173 Manual de instrucciones Válvula reductora de presión NeoFlow Retirar el pistón de la válvula (9). Comprobar si la junta tórica (10) está desgastada o dañada y sustituirla en caso necesario. Ensamblaje El ensamblaje se realiza en orden inverso. Al ensamblar todas las juntas juntas, lubricar ligeramente con un lubricante compa-...
  • Seite 174 Válvula reductora de presión NeoFlow Manual de instrucciones Si un inserto roscado de metal (14) se suelta del cuerpo principal (7), retirarlo por completo y volver a atornillarlo. ATENCIÓN ¡Lubricar las juntas y los elementos deslizantes con un lubricante autorizado! Se requiere una correcta lubricación de las juntas y del elemento deslizante para garantizar el correcto funcionamiento de la válvu-...

  • Seite 175: Eliminación De Fallos

    Antes de ajustar el tornillo de amortiguación de regulador de velocidad (SV), purgar el aire del sistema. ► Deje que el medio fluya a través de la válvula reductora de presión NeoFlow con un caudal adecuado durante al menos 10 mi- nutos.
  • Seite 176 Válvula reductora de presión NeoFlow Manual de instrucciones Si no se puede lograr la estabilidad, repetir el procedimiento para ajustar el regulador de velocidad (SV) «5.1 Realización del ajuste inicial» en la página 147. ATENCIÓN ¡Oscilaciones de presión a pesar del ajuste de la válvula de amortiguación! Si, a pesar del ajuste de el regulador de velocidad (SV), existen oscilaciones de presión en el manómetro KH2 en el lado de salida,...

  • Seite 177: Diagrama De Flujo A

    Válvula reductora de presión NeoFlow Diagrama de flujo A La válvula reductora de presión NeoFlow presenta un funcionamiento defectuoso (por ejemplo, una fuga, no se puede lograr la pre- sión de salida deseada o no se puede mantener la presión de salida).

  • Seite 178: Diagrama De Flujo B

    MEASURES: planned operating conds - Service control system, see chapter range? "Service control system" - Verify sizing of NeoFlow pressure reducing valve 1. Turn the speed control (SV) to position 6 Is the outlet pres- 2. Monitor control chamber pressure...

  • Seite 179: Eliminación

    Manual de instrucciones Válvula reductora de presión NeoFlow Eliminación ► Antes de su eliminación, los materiales individuales deben separarse en residuos reciclables, residuos normales y residuos especia- les. ► Al eliminar o reciclar el producto, los componentes individuales y el embalaje, deben observarse las normas locales y disposi- ciones legales vigentes.

  • Seite 180: Accesorios

    Válvula reductora de presión NeoFlow Manual de instrucciones Accesorios 11.1 Conexiones del manómetro (opcional) Se pueden instalar dispositivos de medición, como manómetros, en KH1, KH2 y tapón de sellado del bloque de control. Los sensores se pueden conectar directamente a las válvulas de bola mediante la rosca interna estándar de BSP ¼” inch.

  • Seite 181: Componentes Y Módulos

    Manual de instrucciones Válvula reductora de presión NeoFlow Componentes y módulos 12.1 Vista general N.º Denominación Válvula piloto Cuerpo principal Bloque de control Línea de control de entrada Línea de control de salida Lado de entrada de la válvula de bola Lado de salida de la válvula de bola...

  • Seite 182: Bloque De Control

    Válvula reductora de presión NeoFlow Manual de instrucciones 12.3 Bloque de control N.º Denominación Bloque de control del cuerpo básico Tapón de sellado del bloque de control Filtro Junta tórica del tapón Tapón del filtro Tornillos 5 4 3 12.4 Válvula piloto...
  • Seite 183 Manual de instrucciones Válvula reductora de presión NeoFlow...
