1.0 MAUS - Software + Hardware
D
1.3

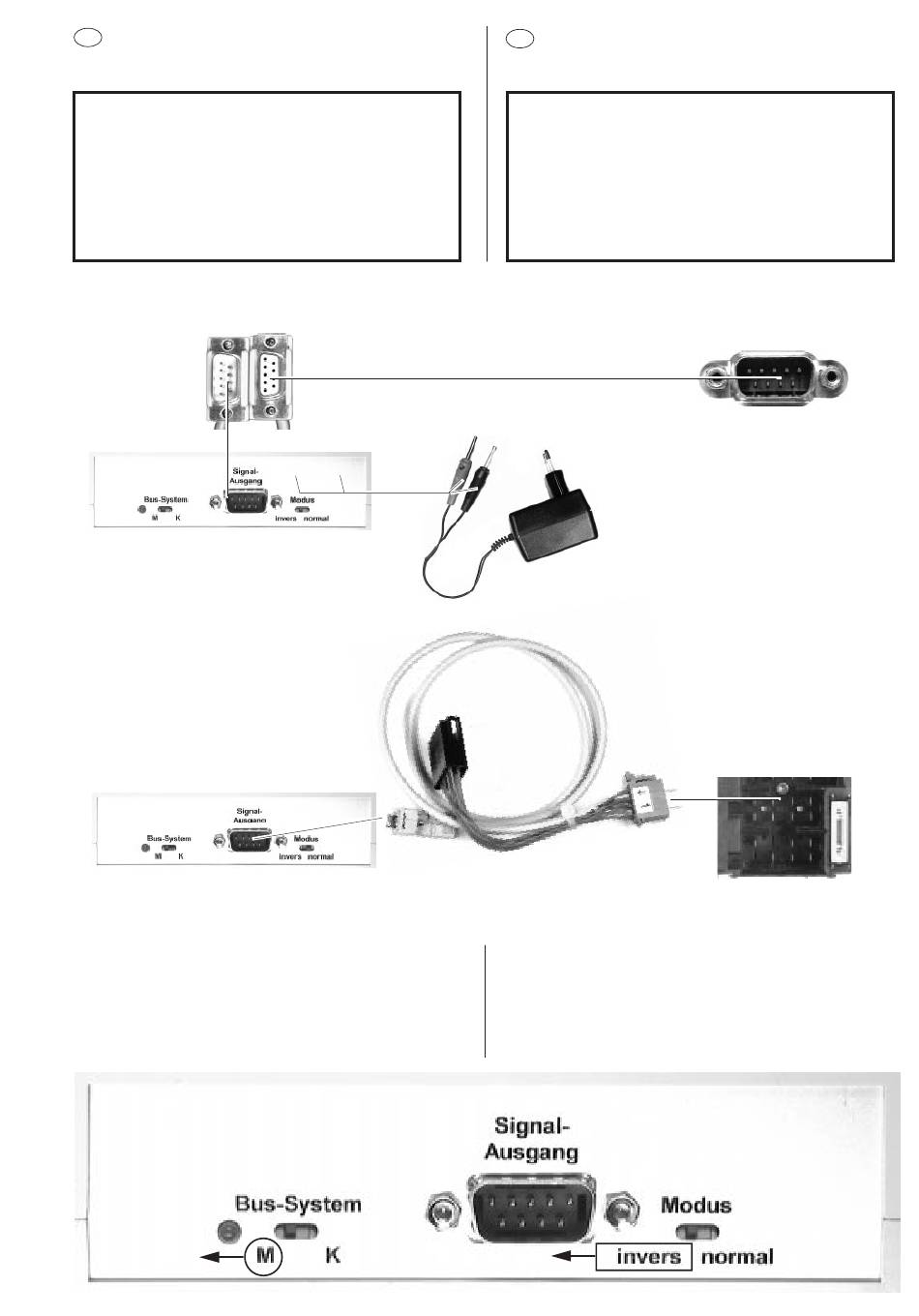

Hardware installieren

Achtung: Bitte stecken Sie den "DONGLE"
(siehe Punkt 1.2.e)
nur bei ausgeschalteten PC auf die
LPT Druckerschnittstelle.
Bitte verbindenen Sie die Masse des
Interface (8 627 004 057) mit der
Autoradiomasse (Potentialausgleich).
Verlängerungskabel RS232 8 627 004 015
Extension cable RS232 8 627 004 015
Interface 8 627 004 057
(Rückseite / rear side)
Interface 8 627 004 057
(Vorderseite / front side)
1.4

Schalterstellung des Interface

Bitte achten Sie auf die beiden Schalterstellungen der Schalter
"Bus-System" und "MODUS".
Der Schalter "Bus-System" muß auf M stehen.
Der Schalter "MODUS" muß auf invers stehen.
1.0
GB
1.3 Hardware installation
Warning: Please plug the "DONGLE"
Anschlußkabel 8 627 004 042
Connecting cable 8 627 004 042
1.4 Interface box settings
Please check the settings of the "Bus-System" and "MODUS"
(mode) selectors.
The "Bus-System" selector must be set to M (MAUS-Bus).
The "MODUS" selector must be set to invers .
- 3 -
MAUS - software + hardware
(see 1.2.e) into the printer port only if the
PC is switched "OFF".
Connect the ground terminal of the
interface (8627 004 057) and the car radio
with each other (equal potential).
COM PORT
Netzteil 8 627 004 061
Power adapter 8 627 004 061
Skyline Anschlußkasten
Skyline connector box
PC
