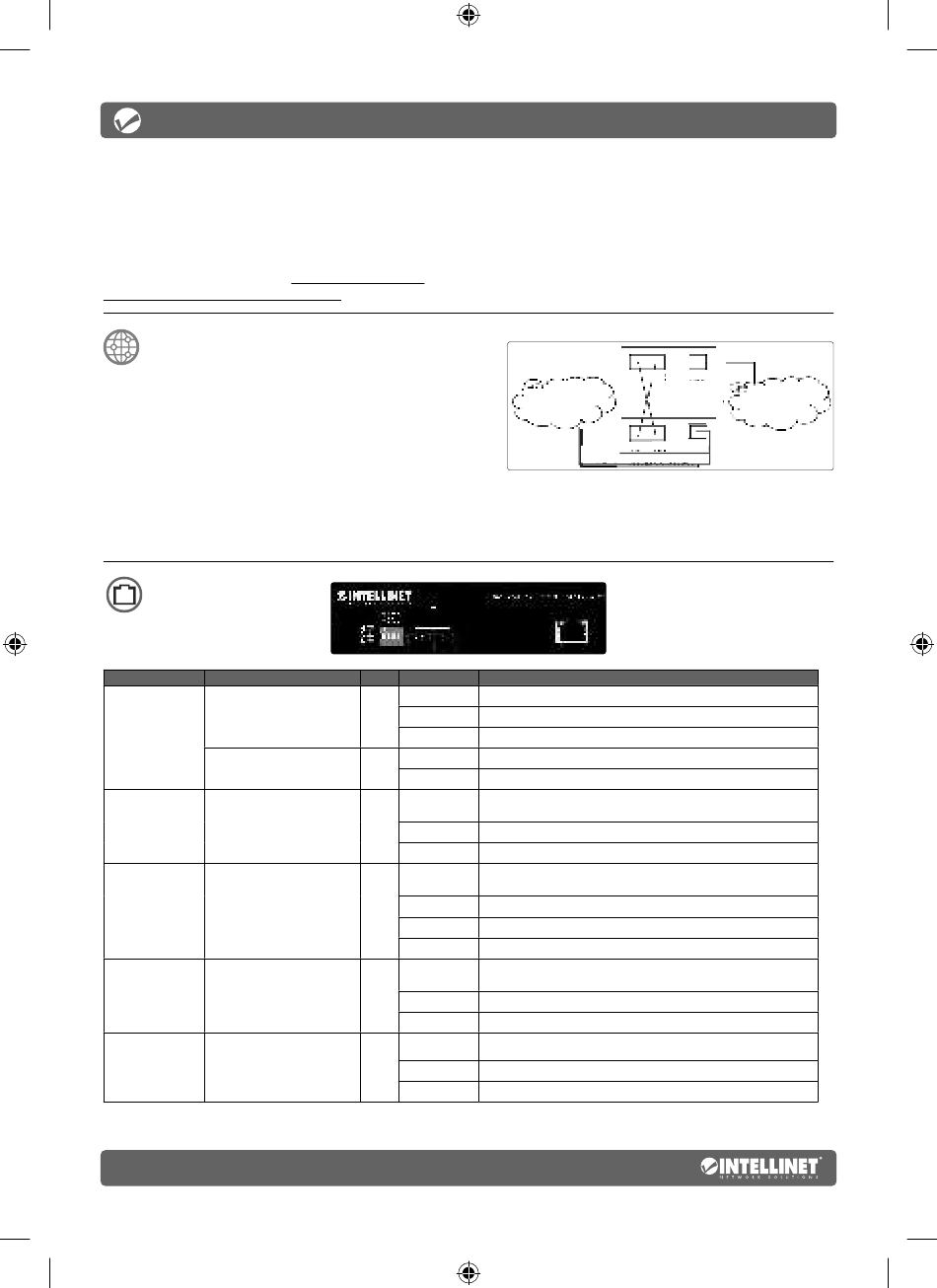

Merkmale
• Ein 10/100 RJ45-Port unterstützt eine maximale Reichweite von 100 m
• Ein 100Base-FX Singlemode Glasfaser SC-Port unterstützt eine maximale Reichweite von 20 km
• Schlankes Metallgehäuse mit Schutzklasse IP40 für anspruchsvolle Industrieumgebungen
• Auf DIN-Schiene montierbar
• Redundante Stromversorgung mit zwei Eingängen (12 - 58 V)
Die Spezifikationen finden Sie auf intellinet-network.com. Registrieren Sie Ihr Produkt auf
register.intellinet-network.com/r/508322 oder scannen Sie den QR-Code auf dem Deckblatt.
Anschlüsse
Twisted Pair – RJ45
Verbinden Sie den UTP-Port des Medienkonverters mit
einem RJ45-Port des Netzwerks; z.B. einem Ethernet-Switch.
Cat5e-Verkabelung oder höher wird empfohlen.
Glasfaser
Wie auf der obigen Abb. zu sehen, müssen zwei
Glasfaserkabel zwischen zwei idealerweise gleichen Medienkonvertern verbunden werden. Stellen Sie eine Verbindung
her zwischen Medien-konverter 1 TX und Medienkonverter 2 RX sowie zwischen Medienkonverter 1 RX und
Medienkonverter 2 TX. Die maximale Länge und Glasfaserspezifikation hängt von dem Modell ab (siehe Modelle).
Frontblende
Artikel LED
Port-Aktivität
RJ45-Port
Geschwindigkeit
Strom- und
Stromunterspannungsalarm
P — Power (Priorität des
Unterspannungsalarms ist
höher als die Power-LED)
Überspannungsalarm für den
Glasfaseranschluss und die
O — Optical
Stromversorgung (Priorität
Fiber Port
für den Überspannungsalarm
(Glasfaseranschluss)
ist höher als die Link/Act-LED
des Glasfaseranschlusses)
Gerätealarm und
A — Alarm
Datenübertragungsanzeige
Verwaltungsanzeige
N — NMC
und Datenempfang
Deutsch
4
MEDIA CONVERTER 1
ETHERNET 1
TWISTED PAIR
Farbe Status
Blinkend Senden oder Empfangen von Daten.
Grün An Verbindung ist hergestellt.
Aus Verbindung ist nicht hergestellt.
An 100 Mbit / s Geschwindigkeit.
Gelb
Aus 10 Mbit / s Geschwindigkeit.
Blinkt jede Die Stromversorgung des Geräts ist niedriger als die untere Grenze des
Sekunde Eingangsbereichs von DC 12 V und zeigt damit einen Unterspannungsalarm an.
Grün
An Der Power-Kanal wird mit Strom versorgt.
Aus Der Power-Kanal wird nicht mit Strom versorgt.
Blinkt jede Die Stromversorgung des Geräts überschreitet die obere Grenze des
halbe Sekunde Eingangsbereichs von DC 58 V und zeigt damit einen Überspannungsalarm an.
An Glasfaseranschluss ist angeschlossen.
Grün
Aus Glasfaseranschluss ist nicht angeschlossen.
Blinkend Senden oder Empfangen von Daten.
Der Konsolen-/RS232-/RS485-Port sendet Daten (LED
Blinkend
blinkt im Rhythmus der gesendeten Daten).
Rot
An Ein Problem wurde erkannt (Temperatur, Dying Gasp, etc.).
Aus Kein Alarmproblem erkannt.
Der Konsolen-/RS232-/RS485-Port empfängt Daten (LED
Blinkend
blinkt im Rhythmus der empfangenen Daten).
Grün
An Das Modul ist integriert und die Initialisierung ist abgeschlossen.
Aus Kein integriertes Modul.
Beispiel
TWISTED PAIR
TX RX RJ45
ETHERNET 2
OPTICAL FIBER
RX RJ45
TX
MEDIA CONVERTER 2
Beschreibung
