El climatizador se conecta a la batería con los cables correspondientes en dotación.
Realizar el cableado eléctrico utilizando los cables, el conector y el fusible proporcionados en el kit.
Introducir los cables en la cámara entre el techo y la tapicería (eventualmente utilizando un cable
de resorte para electricistas), bajando a través de uno de los montantes del parabrisas (mejor si es
del lado del conductor) y llegar a la caja de derivación eléctrica del vehículo colocada debajo del
mascarón delantero.

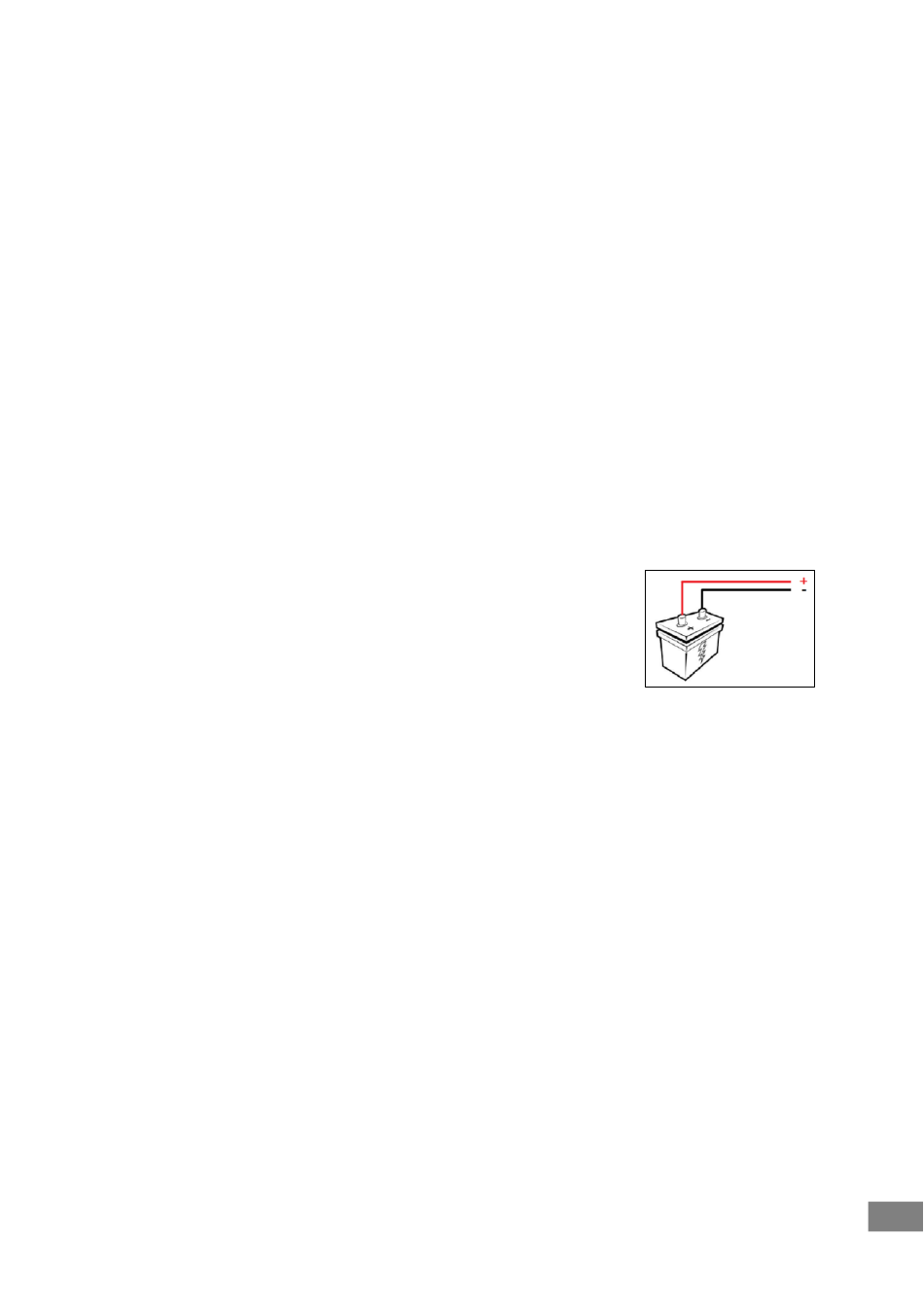

Conectar el cable rojo y negro proporcionado directamente en los polos de la batería.
Interponer en el polo positivo el kit porta-fusible y el fusible (50 A) en dotación.
Interponer en el polo positivo del cable de señal de la batería el fusible de 1 A en dotación.
Preparar en la línea un interruptor magnetotérmico DC de 50A siempre que el medio este
desprovisto.
Es sumamente desaconsejable alargar los cables en dotación con alargadores, ya que se podría
alterar el umbral de intervención de la protección de la batería del dispositivo, determinando
bloqueos prematuros del dispositivo. Al efectuar las conexiones y fijar adecuadamente los cables,
introducir el conector macho del cableado en el conector hembra del acondicionador, asegurándose
que la conexión sea bien sólida. Antes de proceder, verificar la conexión eléctrica poniendo en
marcha el acondicionador desde el panel de mandos. Asegurarse que el acondicionador se haya
puesto en marcha y mantenerlo en funcionamiento por algunos minutos.
Verificar que la tensión nominal de la batería se corresponda a los datos
nominales del climatizador que figuran en la etiqueta del producto.
En el caso en que sea necesaria una prolongación de los cables de
alimentación, u otras modificaciones (conectores adicionales, etc),
contactar la asistencia al cliente.
Respetar la polaridad
4.7 Fijación del marco de acabado
Montar el marco de acabado prestando atención a no invertir la parte delantera con la trasera, hacer
referencia a las ilustraciones. El perfil externo del marco de acabado es totalmente similar al del
marco original de la escotilla.
Posicionar los separadores indicados en la tabla (posición n.7) y atornillar los tornillos M6 en las
sedes de fijación originales junto a las arandelas indicadas y ajustarlos hasta que se adhiera el
marco a la tapicería del techo del medio. En el caso de desfase entre las sedes de los tornillos y los
orificios en el marco, alargar ligeramente los orificios presentes en el marco.
Prestar atención a no apretar excesivamente los tornillos para evitar daños en el marco.
5 GARANTÍA
La garantía caduca en caso de daños al dispositivo, derivados de instalaciones no conformes al
presente documento y/o realizadas por personal no cualificado.
El Fabricante rechaza cualquier responsabilidad por daños causados al medio o a personas,
derivados de instalaciones no conformes al presente documento y/o realizadas por personas no
cualificadas.
