Fixation Du Cadre De Finition; Garantie - STRATOS STR6000 Installationshandbuch

Réaliser le câblage électrique en utilisant les câbles, le connecteur et le fusible fournis dans le kit.
Insérer les câbles dans la cavité située entre le toit et la tapisserie (en utilisant un câble à ressort
pour électriciens si nécessaire), en descendant le long de l'un des montants du pare-brise (de
préférence du côté du conducteur) et en atteignant la boîte de dérivation électrique du véhicule
située sous la calandre.

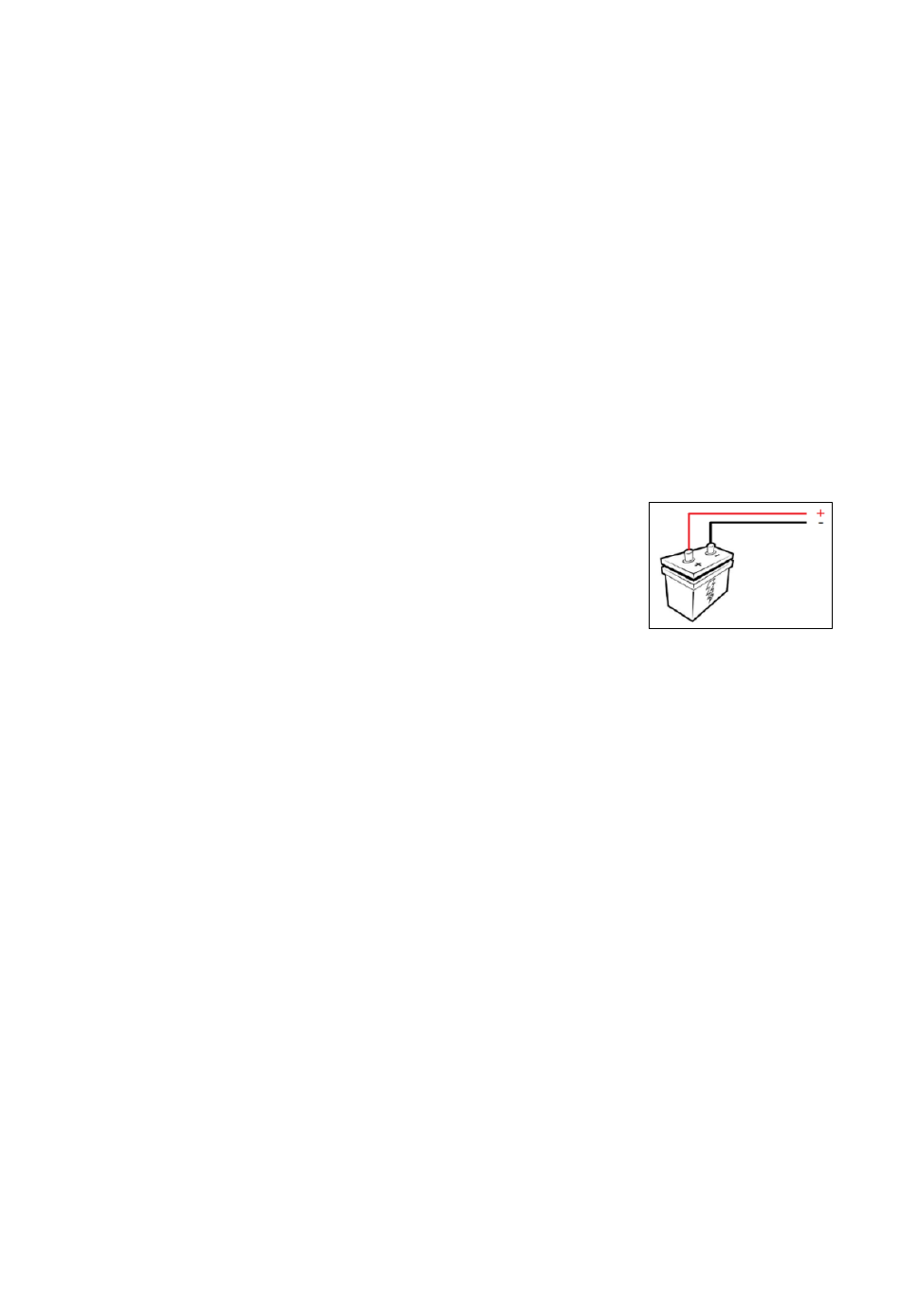

Brancher le câble rouge et noir fourni directement sur les pôles de la batterie.
Interposer sur le pôle positif le kit porte-fusible et le fusible (50A) fournis.
Interposer sur le pôle positif du câble de signalisation de la batterie le fusible de 1 A fourni.
Installer un disjoncteur de 50A DC sur la ligne si le véhicule n'en possède pas.
Il est fortement déconseillé de rallonger les câbles fournis avec des rallonges, car cela pourrait
altérer le seuil de déclenchement de la protection de la batterie de l'appareil, ce qui provoquerait un
blocage prématuré de l'appareil. Une fois les connexions effectuées et les câbles bien fixés, insérer
le connecteur mâle du câblage dans le connecteur femelle du climatiseur, en vérifiant que la
connexion soit bien fixée. Avant de poursuivre, vérifier le raccordement électrique en démarrant le
climatiseur à partir du panneau de commande. Vérifier que le climatiseur ait bien démarré et le
laisser fonctionner pendant quelques minutes.
Vérifier que la tension nominale de la batterie corresponde aux données
nominales du climatiseur figurant sur l'étiquette du produit.
Si un prolongement des câbles d'alimentation s'avère nécessaire ou
d'autres modifications (connecteurs supplémentaires, etc.), contacter le
service clientèle.
Respecter la polarité

4.7 Fixation du cadre de finition

Monter le cadre de finition en prenant soin de ne pas inverser l'avant avec l'arrière, se référer aux
illustrations. Le profil extérieur du cadre de finition est très similaire à celui du cadre d'origine de la
trappe.
Positionner les entretoises indiquées dans le tableau (position n° 7) et visser les vis M6 dans les
sièges de fixation d'origine avec les rondelles indiquées et les serrer jusqu'à ce que le cadre adhère
à la tapisserie du toit du véhicule. En cas de désalignement entre les sièges des vis et les trous du
cadre, élargir légèrement les trous du cadre.
Veiller à ne pas trop serrer les vis afin de ne pas endommager le cadre.

5 GARANTIE

La garantie déchoit en cas de défauts de l'appareil dérivant d'installations non conformes au
présent document et/ou effectuées par un personnel non qualifié.
Le constructeur décline toute responsabilité pour les dommages causés au véhicule ou aux
personnes, résultant d'installations non conformes au présent document et/ou par du personnel
non qualifié.
