- Seite 1 Fernbedienung Smart 6 Gruppen - Gebrauchsanleitung Artikel-Nr. : 12481001 UM D101-1...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Diese Anleitung ..............3 Ein- und ausschalten des Tipp-Betriebs ......23 Gefahrensymbole ..............3 Einstellungen löschen (Reset) ..........26 Verwendet Darstellungen und Symbole .......4 Technische Daten ...............27 Sicherheitshinweise .............5 Batteriewechsel ..............28 Bestimmungsgemäße Verwendung ........6 Vereinfachte EU-Konformitätserklärung ......30 Gesamtansicht / Bedientasten ..........7 Geräterückseite ..............8 Kurzbeschreibung des Fernbedienung Smart 6 Gruppen ..9 Erstinbetriebnahme ............11 Abmelden von DuoFern Endgeräten........16... -
Seite 3: Diese Anleitung
Diese Anleitung ... beschreibt Ihnen die Bedienung der Fernbedienung Smart 6 Gruppen. ◆ Bitte lesen Sie diese Anleitung vollständig durch und beachten Sie alle Sicherheitshinweise. ◆ Diese Anleitung ist Teil des Produkts. Bewahren Sie sie gut erreichbar auf. ◆ Fügen Sie diese Anleitung bei Weitergabe der Fernbedienung Smart 6 Gruppen an Dritte bei. ◆... -
Seite 4: Verwendet Darstellungen Und Symbole
Verwendet Darstellungen und Symbole Darstellung Beschreibung Handlungsabläufe Aufzählung ◆ 1) oder a) Liste Nützliche Informationen Lesen Sie die zugehörige Anleitung... -
Seite 5: Sicherheitshinweise
Sicherheitshinweise Bei unsachgemäßem Gebrauch besteht erhöhte Verletzungsgefahr. ◆ Verwenden Sie niemals defekte oder beschädigte Geräte. ◆ Prüfen Sie die Fernbedienung Smart 6 Gruppen auf Unversehrtheit. Wenden Sie sich bitte an unseren Kundendienst, falls Sie Schäden feststellen. ◆ Kindern dürfen nicht mit der Fernbedienung Smart 6 Gruppen spielen. ◆... -
Seite 6: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Verwenden Sie die Fernbedienung Smart 6 Gruppen nur zur Fernbedienung von Rollläden und elektrischen Verbrauchern (z.B. Beleuchtungen). Einsatzbedingungen Verwenden Sie der Fernbedienung Smart 6 Gruppen nur in trockenen Räumen. Funkanlagen, die auf der gleichen Frequenz senden, können zu Empfangsstörungen führen. Gefahren bei nicht bestimmungsgemäßer Verwendung Die Verwendung der Fernbedienung Smart 6 Gruppen für einen anderen als den zuvor genannten Anwendungsbereich ist nicht zulässig. -
Seite 7: Gesamtansicht / Bedientasten

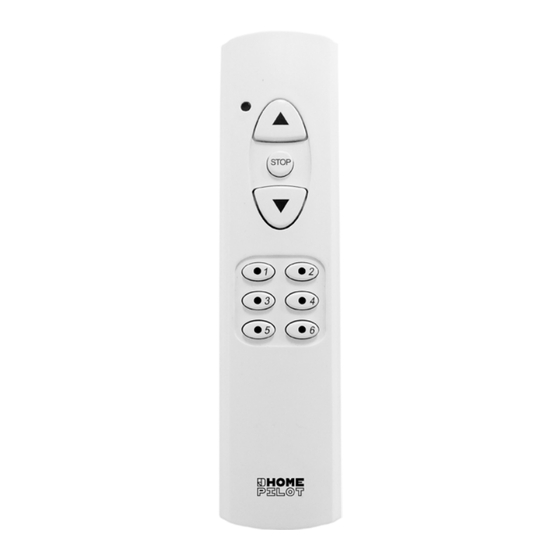

Gesamtansicht / Bedientasten Status-LED (grün / rot) AUF (Ein/Aus) STOPP (Aus)* AB (Aus/Ein) Geräte- bzw. * Tipp-Betrieb Gruppentasten ein-/ausschalten Automatik aus Automatik ein... -
Seite 8: Geräterückseite
Geräterückseite Art.-Nr.: 12481001 Platz für Notizen Typenschild (Beispiel) Befestigungsschraube für Art.-Nr. 12481001 Trennen- Verbinden- Taste Taste Anmeldemodus Abmeldemodus Drehrichtungsumkehr Endpunkteinstellung Aufräumen-Funktion 5 s halten 5 s halten Reset... -
Seite 9: Kurzbeschreibung Des Fernbedienung Smart 6 Gruppen
Kurzbeschreibung der Fernbedienung Smart 6 Gruppen Mit dem DuoFern-Funksystem ist ein bi-direktionaler Datenaustausch zwischen den verschiedenen Teilnehmern eines Funknetz- werks möglich. Alle Schaltbefehle eines DuoFern Senders werden von den DuoFern Empfängern bestätigt. Mit der Fernbedienung Smart 6 Gruppen können Sie verschiedene HOMEPILOT Geräte (z.B: RolloTron premium smart oder HOMEPILOT Schaltaktoren für Beleuchtung) manuell fernbedienen. - Seite 10 Kurzbeschreibung der Fernbedienung Smart 6 Gruppen Verbinden-Taste Mit Hilfe der Verbinden-Taste können Sie folgende Funktionen ausführen: ◆ Anmeldemodus DuoFern Endgeräte am Handsender anmelden. ◆ Drehrichtungsumkehr Die Drehrichtung des Rohrmotors ändern bzw. Umschaltung zwischen der Geräte- und der Lichtfunktion. ◆ Aufräumen Die Verbindung vom Handsender zu nicht mehr vorhandenen Aktoren löschen.
-
Seite 11: Erstinbetriebnahme
Erstinbetriebnahme Die Batterie befindet sich ab Werk mit einer Trennfolie im Batteriefach. Ziehen Sie die Trennfolie wie abgebildet mit etwas Kraft nach rechts heraus. Ein vorheriges Lösen der Schraube auf der Gehäuserückseite ist dazu nicht erforderlich. 11 11... -
Seite 12: Anmelden Von Duofern Endgeräten
Anmelden von DuoFern Endgeräten Um ein DuoFern Endgerät mit der Fernbedienung Smart 6 Gruppen bedienen zu können, muss dieser am jeweiligen DuoFern Endgerät angemeldet sein. Verwenden Sie zum Drücken der Verbinden-Taste einen dünnen, nicht zu spitzen Gegenstand. Das gewünschte DuoFern Endgerät bzw. den HOME- PILOT Schaltaktor in den Anmeldemodus schalten. - Seite 13 Anmelden von DuoFern Endgeräten . . . Die gewünschte Gerätetaste drücken, mit der Sie das Gerät später anwählen möchten. oder . . . Beachten Sie die Status-LED grün: Die Anmeldung war erfolgreich. rot: Die Taste ist schon vollständig belegt. 1..4. 1.
- Seite 15 15 15...
-
Seite 16: Abmelden Von Duofern Endgeräten
Abmelden von DuoFern Endgeräten Das gewünschtes DuoFern Endgerät in den Abmeldemodus schalten. (s. entsprechende Bedienungsanleitung) Die Fernbedienung Smart 6 Gruppen in den Abmel- demodus schalten. Dazu die „Trennen-Taste“ einmal kurz drücken. Bei erfolgreicher Abmeldung leuchtet die Status- LED grün. Das DuoFern Endgerät wurde von allen Geräte- bzw. Gruppentasten abgemeldet. -
Seite 17: Die Funktion „Aufräumen" Aktivieren
Die Funktion „Aufräumen“ aktivieren Diese Funktion meldet alle angemeldeten DuoFern Endgeräte ab, die nicht mehr reagieren. Dies könnte z.B. bei einem defekten Gerät erforderlich sein, das nicht mehr, wie zuvor beschrieben, abzumelden ist. Die „Verbinden-Taste“ ca. 5 Sekunden gedrückt halten, bis die Status-LED rot blinkt. Die Fernbedienung Smart 6 Gruppen sendet ein Kontroll- signal an alle angemeldeten DuoFern Endgeräte. -
Seite 18: Endpunkteinstellung
Endpunkteinstellung Mit Hilfe dieser Funktion können Sie bei elektronischen Rohrmotoren von HOMEPILOT nachträglich die Endpunkte einstellen bzw. korrigieren. Bedingungen zur Endpunkteinstellung: ◆ Die Endpunkteinstellung kann nur durchgeführt werden, wenn in der ausgewählten Gruppe nur ein Gerät (Aktor) angemeldet ist. Sind in der ausgewählten Gruppe mehr als ein Teilnehmer angemeldet, ist die Funktion gesperrt. ◆... - Seite 19 Endpunkteinstellung Bei erfolgreicher Aktivierung blinkt die Status-LED regelmäßig (ca. 2 x pro Sekunde) grün auf. Den oberen Endpunkt einstellen. Halten Sie die Taste solange gedrückt, bis der gewünschte Endpunkt erreicht ist. Taste loslassen, sobald der obere Endpunkt erreicht ist. Den unteren Endpunkt einstellen. Taste loslassen, sobald der untere Endpunkt erreicht ist.
-
Seite 20: Drehrichtungsumkehr
Drehrichtungsumkehr Mit Hilfe dieser Funktion können Sie bei angeschlossenen Rohrmotoren nachträglich die Drehrichtung einstellen bzw. korrigieren. Alternative Anwendung zur Drehrichtungsumkehr: Umschaltung zwischen Licht- und Gerätefunktion Bei Universalaktoren für Licht bzw. Geräte bewirkt die Drehrichtungsumkehr das Umschalten zwischen der Licht- und der Gerätefunktion. - Seite 21 Drehrichtungsumkehr . . . Wählen Sie das gewünschte DuoFern Endgerät aus. oder . . . 2 x / Sekunde Aktivieren Sie die Funktion „Drehrichtungsumkehr“. Dazu muss die „Verbinden-Taste“ innerhalb von einer Sekunde zweimal kurz hintereinander betätigt werden. Bei erfolgreicher Aktivierung quittiert der am Aktor angeschlossene Rohrmotor durch kurzes Anfahren.
-
Seite 22: Manuelle Bedienung Von Aktoren Mit Mehreren Kanälen
Manuelle Bedienung von Aktoren mit mehreren Kanälen Die gewünschte Geräte- bzw. Gruppentaste . . . drücken (soweit vorhanden). oder . . . Rollladen öffnen oder Verbraucher ein-/ausschalten Rollladen anhalten oder Verbraucher ausschalten Rollladen schließen oder Verbraucher aus-/einschalten Beachten Sie die Status-LED Das Schaltsignal wird gesendet. -
Seite 23: Steuerung Von Jalousien Bzw. Dimmern Durch Tipp-Betrieb
Steuerung von Jalousien bzw. Dimmern durch Tipp-Betrieb Funktion: ◆ Wird bei aktiviertem Tipp-Betrieb die AUF- bzw. AB-Taste kurz betätigt, wird ein Tipp-Befehl ausgesendet. Die Lamellen einer Jalousie lassen sich so komfortabel einstellen, da der Motor nur kurz anläuft. ◆ Bei Dimmern führt der Tipp-Betrieb um eine Erhöhung bzw. Reduzierung der Helligkeit um 10%. ◆... - Seite 24 24 24...
- Seite 25 25 25...
- Seite 26 Technische Daten Die „Trennen-Taste“ ca. 5 Sekunden gedrückt 5 Sekunden halten, bis die Status-LED rot blinkt. Die Status-LED blinkt rot. Die „Trennen-Taste“ loslassen, sobald die Status-LED dauerhaft rot leuchtet. Alle Einstellungen in der Fernbedienung Smart 6 Gruppen sind gelöscht. 26 26...
-
Seite 27: Einstellungen Löschen (Reset)
Einstellungen löschen (Reset) Sendefrequenz: 434,5 MHz Sendeleistung: max. 10 mW Reichweite: - Freifeld: ca. 100 m - Im Gebäude: ca. 30 m (Abhängig von der Bausubstanz) Versorgungsspannung: Batterie-Typ: CR2450 - Lebensdauer 1: ca. 2 Jahre, bei 5 Betätigungen pro Tag - Lebensdauer 2: ca. -
Seite 28: Batteriewechsel
Batteriewechsel Bei Geräten, die eine oder mehrere Knopf-/Knopfzellenbatterien enthalten, müssen folgende Sicherheits- hinweise beachtet werden: Wenn die Knopfzellenbatterie verschluckt wird, kann sie innerhalb von nur 2 Stunden schwere innere Verbrennungen verursachen und zum Tod führen. ◆ Das Auswechseln von Batterien darf nicht von Kindern vorgenommen werden. ◆... - Seite 29 Batteriewechsel Bei fast leerer Batterie blinkt die Status-LED rot, wenn Sie die Fernbe- dienung Smart 6 Gruppen bedienen. Das Batteriefach befindet sich auf der Rückseite die Fernbedienung Smart 6 Gruppen. Die Gehäuserückseite mit einem Schraubendreher lösen und vorsichtig nach oben anheben. Die Batterie seitlich herausschieben.
-
Seite 30: Vereinfachte Eu-Konformitätserklärung
Vereinfachte EU-Konformitätserklärung Hiermit erklärt die DELTA DORE RADEMACHER GmbH, dass die Fernbedienung Smart 6 Gruppen der Richtlinie 2014/53/EU (Funkanlagenrichtlinie) entspricht. Der vollständige Text der EU-Konformitätserklärung liegt dem Produkt bei und ist beim Hersteller hinterlegt. DELTA DORE RADEMACHER GmbH Buschkamp 7... - Seite 31 31 31...
- Seite 32 DELTA DORE RADEMACHER GmbH Buschkamp 7 (Deutschland) 46414 Rhede...
