Konfiguration über ZerOS Lichtsteuerung
Auch ist es möglich, die Serien EtherN.8 RDM & RDM EtherN.2 direkt über eine
ZerOS Lichtsteuerung zu konfigurieren (min. ZerOS Release 8.0). In der

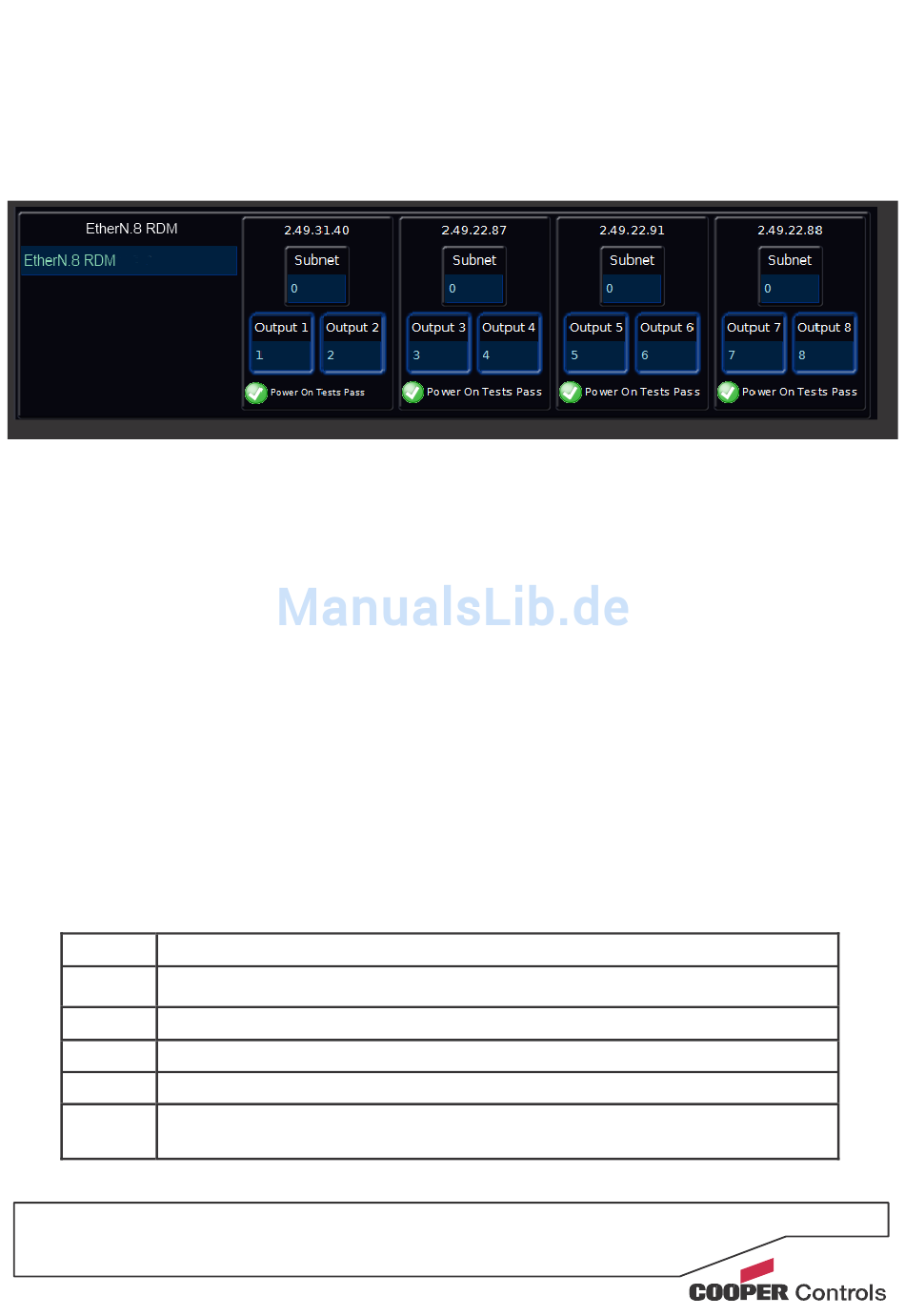

Registerkarte 'Network' erscheint jedes Doppelmodul als separates Gerät, welches
Sie über den Bildschirm konfigurieren können.
Erweiterte Einstellungen über Jumper
Im normalen Betrieb benötigen die Serien EtherN.8 RDM & EtherN.2 RDM keine
Modifikationen im Gehäuseinneren, allerdings gibt es einige erweiterte Einstellungen.
Folgende Hinweise sind vor dem Ändern von Jumper-Einstellungen zu beachten!
•
Trennen Sie vor dem Öffnen die Stromversorgung
• Verwenden Sie eine geeignete Antistatik-Absicherung
• Entfernen Sie die obere Schraubenreihe an der Front
• Entfernen Sie die untere Schraubenreihe an der Rückseite
• Ziehen Sie vorsichtig die beiden Gehäusehälften ca. 10cm auseinander
Die folgende Tabelle beschreibt die Funktionen der einzelnen Jumper.
Standardmäßig sind keine Jumper gesetzt.
Jumper
Funktion/Option
JP0-JP3
nicht belegt
JP4
schaltet auf alternatives 10.x.x.x N etzwerk um
JP5
deaktiviert RDM
JP6
Low byte d e r IP-Adresse wird invertiert
JP7
Werkseinstellungen beim EtherN.2 RDM wiederherstellen (JP7 hat keine
Funktion beim EtherN.8 RDM)
S9
IM9236 German - EtherN.8 RDM & EtherN.2 RDM Benutzerhandbuch
