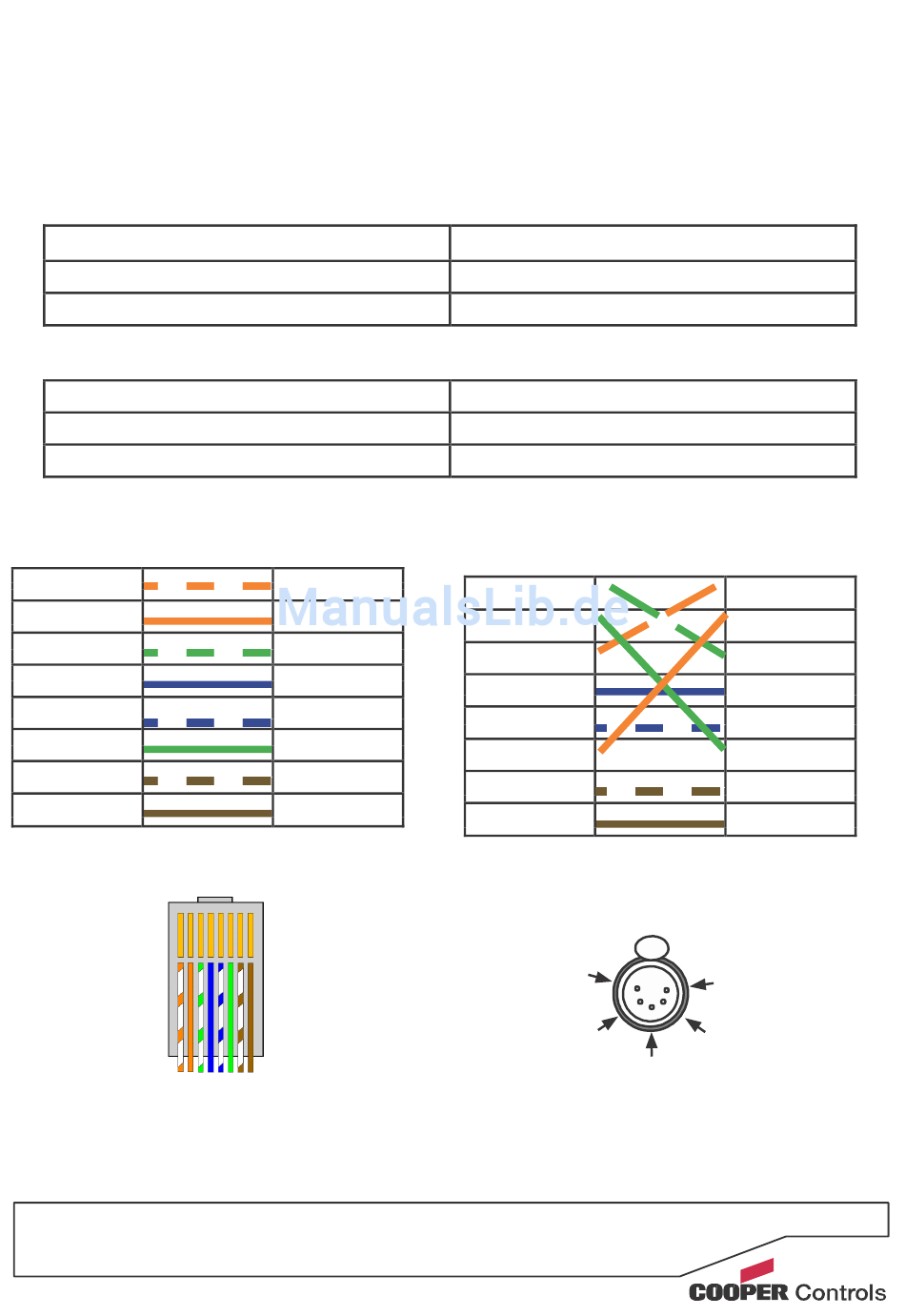

Verkabelung
Bitte beachten Sie die folgenden Hinweise, wenn selbsterstellte Cat 5
Kabel verwendet werden.
Da der EtherN.8 RDM mit einem internen Ethernet-Switch ausgestattet ist,
müssen folgende Richtlinien zur Verbindung in einem Netzwerk
angewendet werden:
EtherN.8 RDM verbunden mit:
Ethernet-Switch
Computer oder Node
Beim Einsatz des EtherN.2 RDM in einem Netzwerk:
EtherN.2 RDM verbunden mit:
Computer oder Node
Ethernet-Switch
Patchkabel
White/Orange
Orange
White/Green
Blue
White/Blue
Green
White/Brown
Brown
S4
IM9236 German - EtherN.8 RDM & EtherN.2 RDM Benutzerhandbuch
White/Orange
Orange
White/Green
Blue
White/Blue
Green
White/Brown
Brown
RJ45
Geeigneter Kabeltyp:
Cross-Over-Kabel
Patchkabel
Geeigneter Kabeltyp:
Cross-Over-Kabel
Patchkabel
Cross-Over-Kabel
White/Green
Green
White/Orange
Blue
White/Blue
Orange
White/Brown
Brown
XLR 5 female
PIN 5
PIN 4
White/Orange
Orange
White/Green
Blue
White/Blue
Green
White/Brown
Brown
PIN 1
PIN 2
PIN 3
