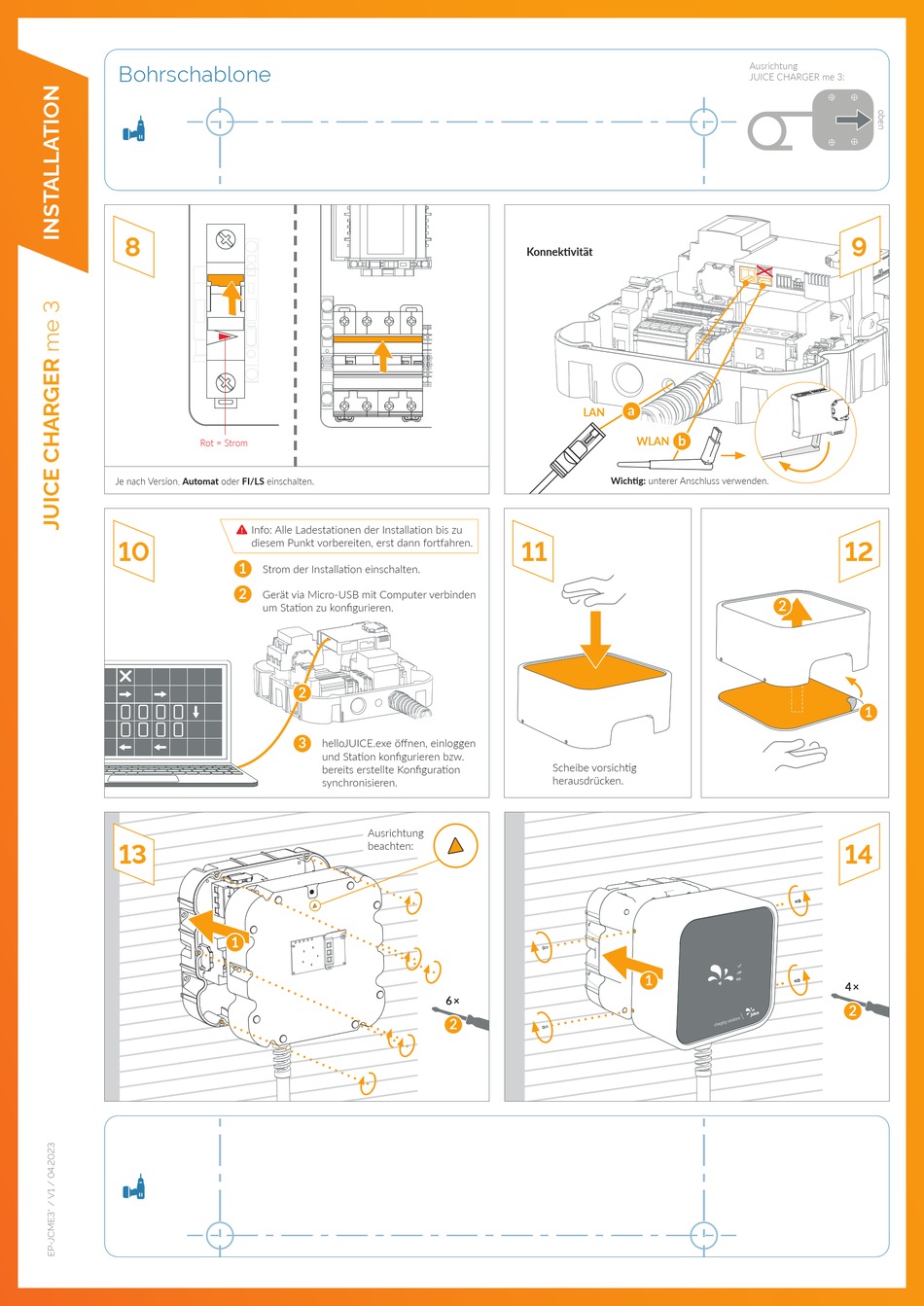

JUICE me 3 Installationsanleitung Seite 2

Bohrschablone
8
Rot = Strom
Je nach Version, Automat oder FI/LS einschalten.
Info: Alle Ladestationen der Installation bis zu

diesem Punkt vorbereiten, erst dann fortfahren.
10
1
Strom der Installation einschalten.
2
Gerät via Micro-USB mit Computer verbinden
um Station zu konfigurieren.
13
1
2
3
helloJUICE.exe öffnen, einloggen
und Station konfigurieren bzw.
bereits erstellte Konfiguration
synchronisieren.
Ausrichtung
beachten:
6 ×
2
Konnektivität
PE N L1 L2 L3
a
LAN
b
PE N L1 L2 L3
WLAN
Wichtig: unterer Anschluss verwenden.
11
Scheibe vorsichtig
herausdrücken.
1
Ausrichtung
JUICE CHARGER me 3:
9
12
2
1
14
4 ×
2
