Lieferumfang

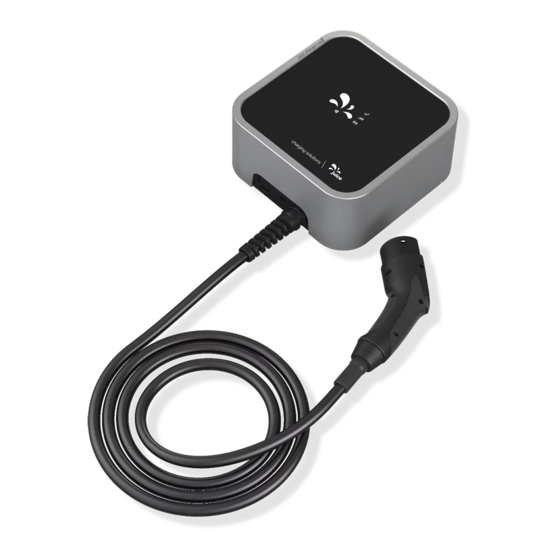

Ladestation
2 × RFID-Karten*
Kabel-
verschraubungen
* Ab Werk mit der Ladestation verbunden.

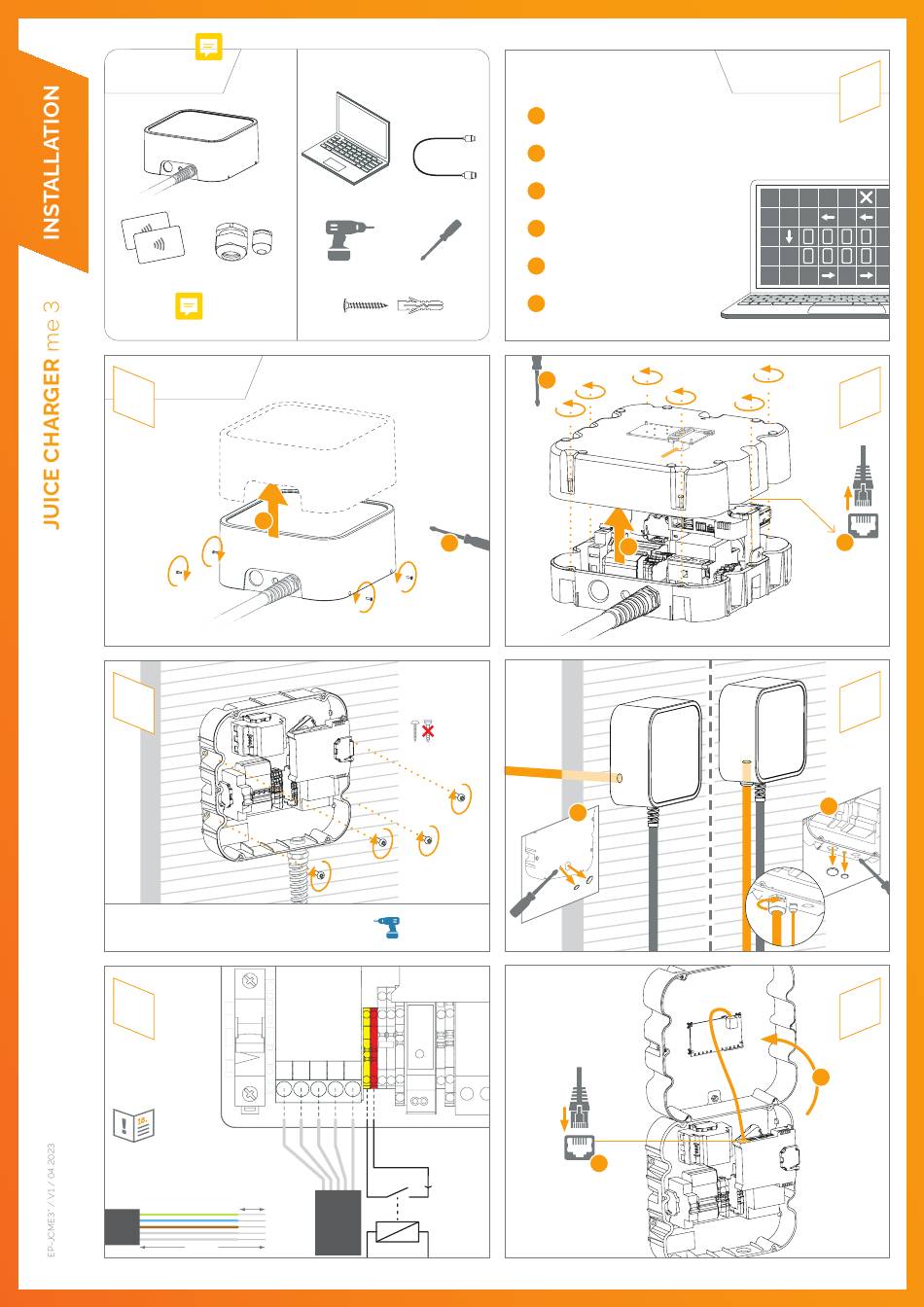

Installation
2
2
4
Diese Schrauben sind nicht im Lieferumfang
enthalten. Befestigungsmaterial ist dem
Untergrund entsprechend zu wählen.
6
Kabel
anschliessen
L1 L2 L3
Details:
Punkt 18
im Manual.
13–15 mm
150 mm
Du benötigst zusätzlich
Laptop
Micro-USB-Kabel
Bohrmaschine
Schraubenzieher
Schrauben und Dübel
4 ×
1
max. 3 Nm
Bohrschablone
auf Rückseite.
N
PE
Potentialfreier Kontakt
für Lastabwurf
(optional)
max. 2,5mA
helloJUICE.exe herunterladen/öffnen:
1
juice.world/hellojuice
2
Benutzerkonto anfordern/einloggen.
Kunde und Installations-
3
standort erfassen.
Parksituation im Parkplatz-
4
Designer abbilden.
E-Auto-Parkplatz mit
5
Seriennummer erfassen.
Konfiguration pro Lade-
6
station vorab vorbereiten.
1
6 ×
2
Variante
a
Unterputz:
1
Vorbereitung
1
3
3
5
Variante
Aufputz:
b
7
2
