AGRETO Hydraulikwaage

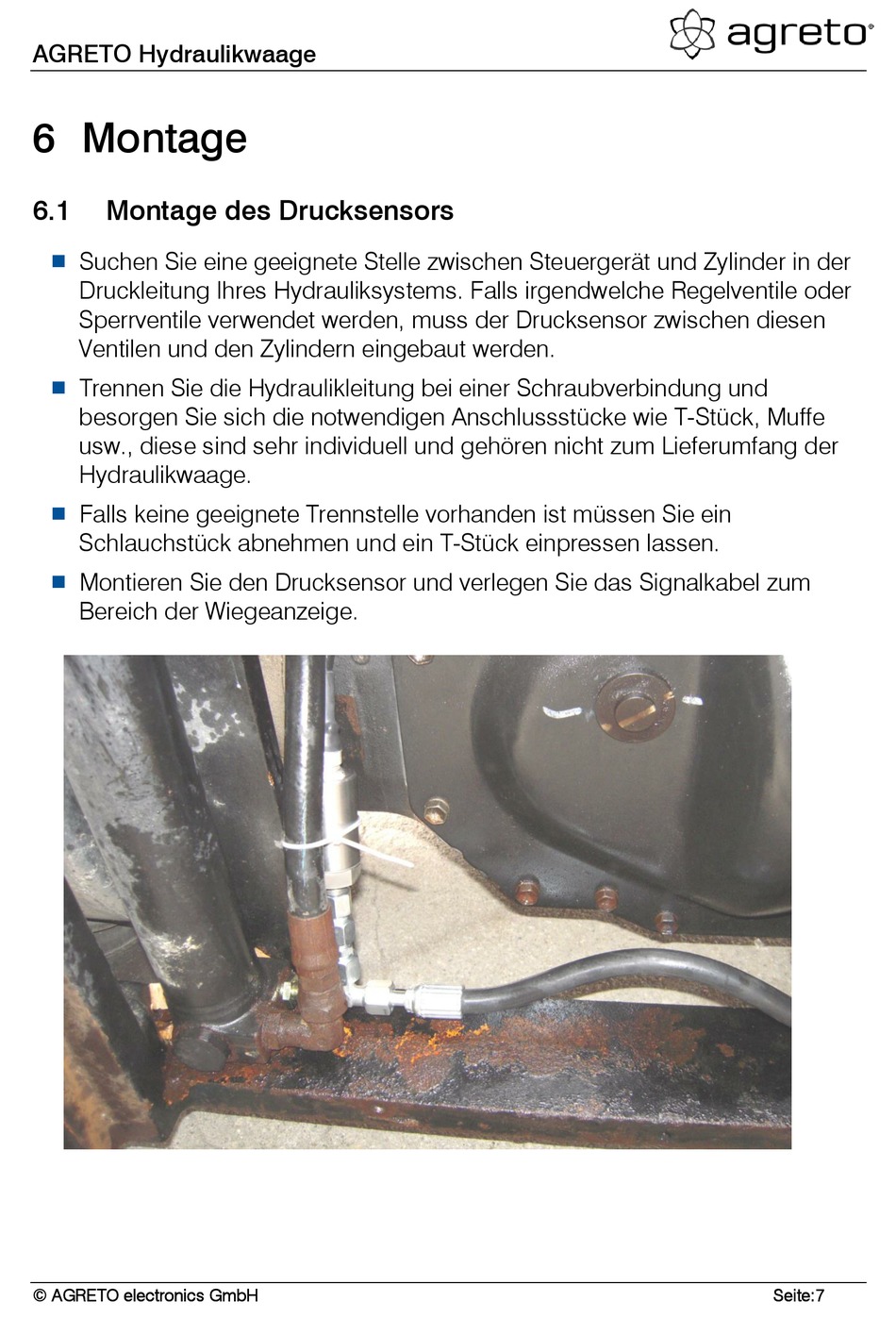

6 Montage
6.1
Montage des Drucksensors
Suchen Sie eine geeignete Stelle zwischen Steuergerät und Zylinder in der
Druckleitung Ihres Hydrauliksystems. Falls irgendwelche Regelventile oder
Sperrventile verwendet werden, muss der Drucksensor zwischen diesen
Ventilen und den Zylindern eingebaut werden.
Trennen Sie die Hydraulikleitung bei einer Schraubverbindung und
besorgen Sie sich die notwendigen Anschlussstücke wie T-Stück, Muffe
usw., diese sind sehr individuell und gehören nicht zum Lieferumfang der
Hydraulikwaage.
Falls keine geeignete Trennstelle vorhanden ist müssen Sie ein
Schlauchstück abnehmen und ein T-Stück einpressen lassen.
Montieren Sie den Drucksensor und verlegen Sie das Signalkabel zum
Bereich der Wiegeanzeige.
© AGRETO electronics GmbH
Seite:7
