AGRETO Hydraulikwaage

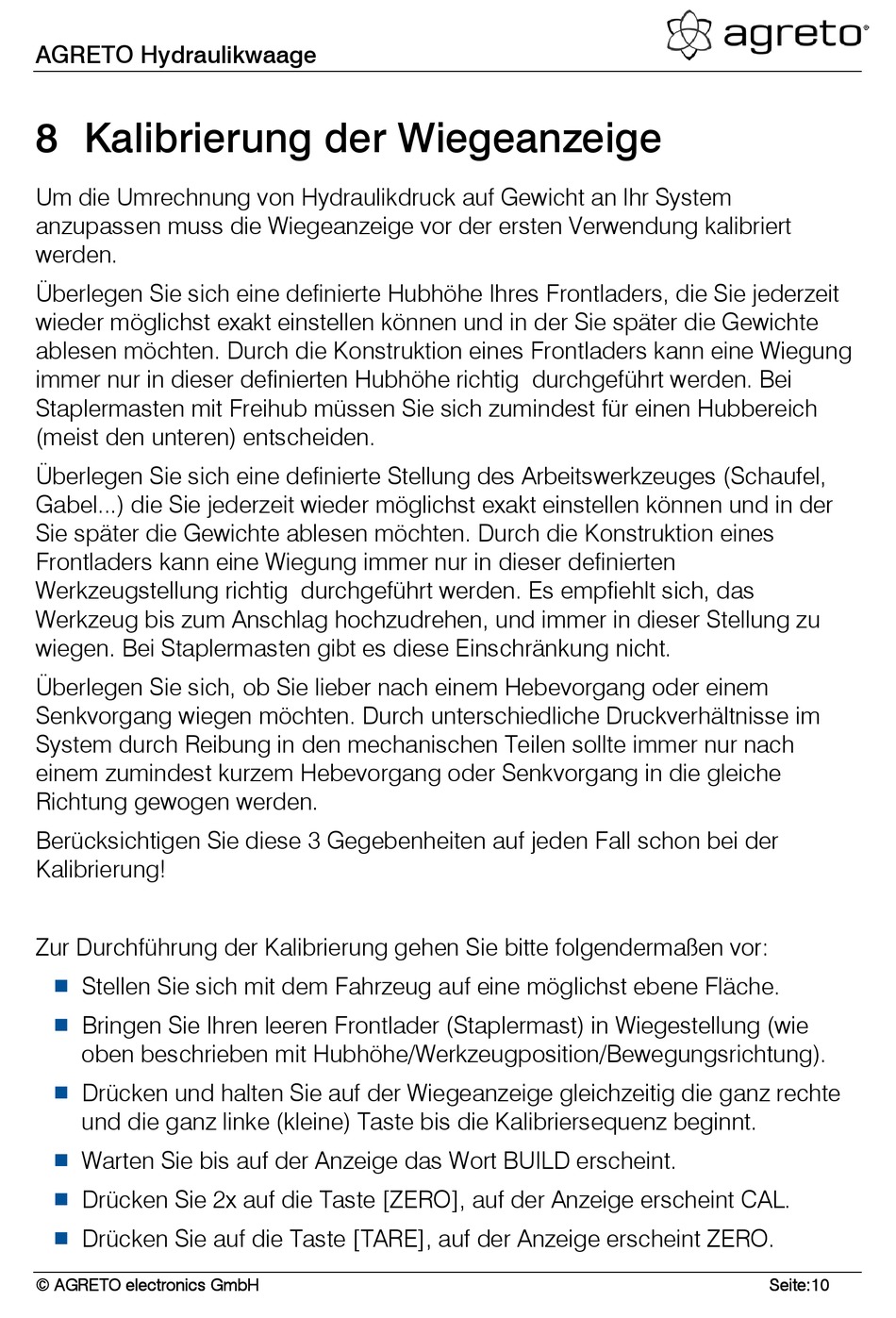

8 Kalibrierung der Wiegeanzeige
Um die Umrechnung von Hydraulikdruck auf Gewicht an Ihr System
anzupassen muss die Wiegeanzeige vor der ersten Verwendung kalibriert
werden.
Überlegen Sie sich eine definierte Hubhöhe Ihres Frontladers, die Sie jederzeit
wieder möglichst exakt einstellen können und in der Sie später die Gewichte
ablesen möchten. Durch die Konstruktion eines Frontladers kann eine Wiegung
immer nur in dieser definierten Hubhöhe richtig durchgeführt werden. Bei
Staplermasten mit Freihub müssen Sie sich zumindest für einen Hubbereich
(meist den unteren) entscheiden.
Überlegen Sie sich eine definierte Stellung des Arbeitswerkzeuges (Schaufel,
Gabel...) die Sie jederzeit wieder möglichst exakt einstellen können und in der
Sie später die Gewichte ablesen möchten. Durch die Konstruktion eines
Frontladers kann eine Wiegung immer nur in dieser definierten
Werkzeugstellung richtig durchgeführt werden. Es empfiehlt sich, das
Werkzeug bis zum Anschlag hochzudrehen, und immer in dieser Stellung zu
wiegen. Bei Staplermasten gibt es diese Einschränkung nicht.
Überlegen Sie sich, ob Sie lieber nach einem Hebevorgang oder einem
Senkvorgang wiegen möchten. Durch unterschiedliche Druckverhältnisse im
System durch Reibung in den mechanischen Teilen sollte immer nur nach
einem zumindest kurzem Hebevorgang oder Senkvorgang in die gleiche
Richtung gewogen werden.
Berücksichtigen Sie diese 3 Gegebenheiten auf jeden Fall schon bei der
Kalibrierung!
Zur Durchführung der Kalibrierung gehen Sie bitte folgendermaßen vor:
Stellen Sie sich mit dem Fahrzeug auf eine möglichst ebene Fläche.
Bringen Sie Ihren leeren Frontlader (Staplermast) in Wiegestellung (wie
oben beschrieben mit Hubhöhe/Werkzeugposition/Bewegungsrichtung).
Drücken und halten Sie auf der Wiegeanzeige gleichzeitig die ganz rechte
und die ganz linke (kleine) Taste bis die Kalibriersequenz beginnt.
Warten Sie bis auf der Anzeige das Wort BUILD erscheint.
Drücken Sie 2x auf die Taste [ZERO], auf der Anzeige erscheint CAL.
Drücken Sie auf die Taste [TARE], auf der Anzeige erscheint ZERO.
© AGRETO electronics GmbH
Seite:10
