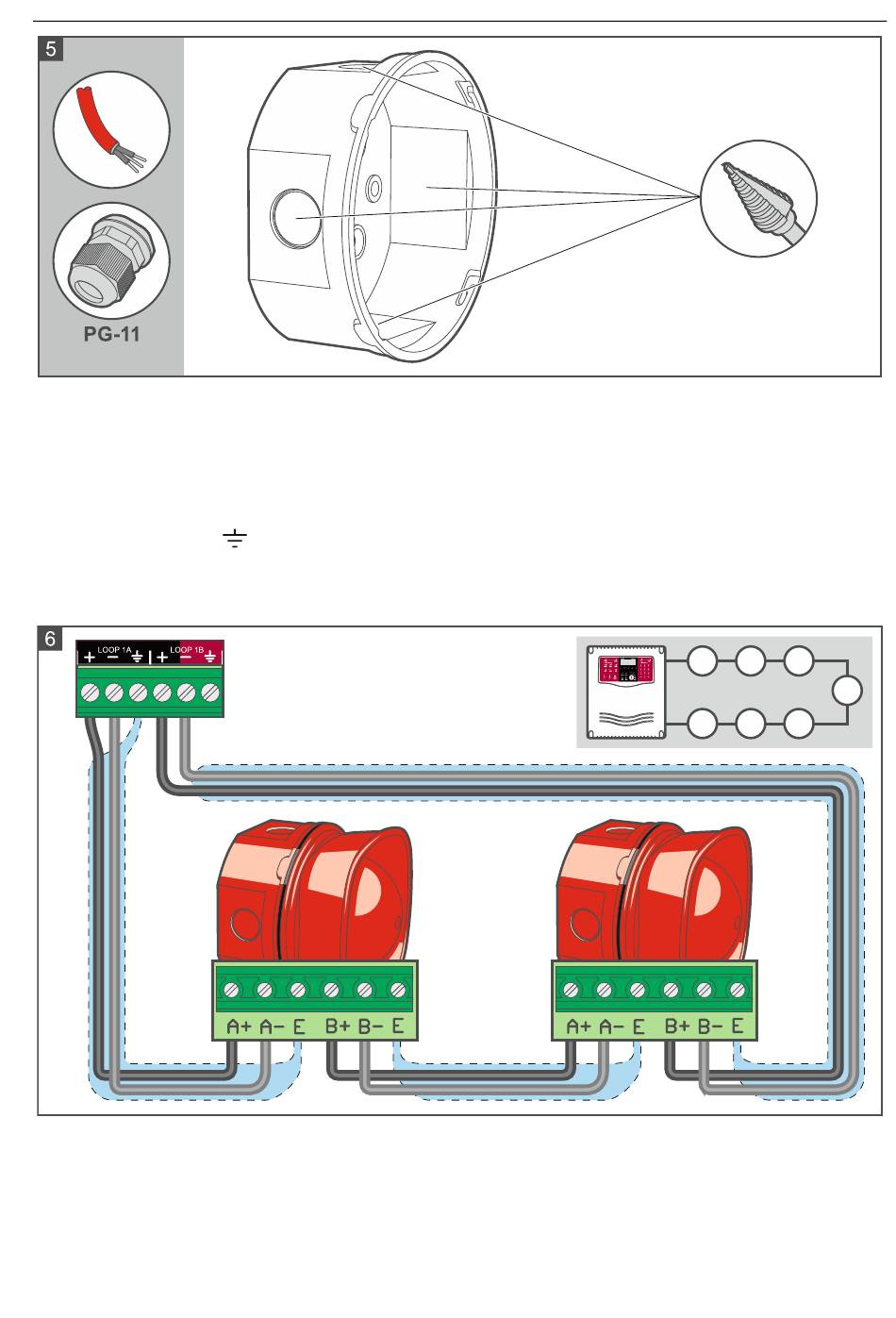

8. Schließen Sie die Leitungen der Melderlinie an den Signalgeber an (Abb. 6 – Ringleitung
(Loop); Abb. 7 – Stichleitung). An die Klemmen A+ und A- schließen Sie die Leitungen
von der Zentrale / einem anderen Gerät an. An die Klemmen B+ und B- schließen Sie die
Leitungen zum anderen Gerät / Zentrale an. Im Falle einer Stichleitung, wenn der
Signalgeber das letzte Gerät ist, das an die Leitung angeschlossen ist, schließen Sie
keine Leiter an die Klemmen B+ und B- an (Abb. 7). Schließen Sie die Kabelschirme an
die Klemmen E /
9. Setzen Sie den Deckel auf und drehen Sie ihn im Uhrzeigersinn (Abb. 8).
10. Sperren Sie den Deckel mit der Schraube (Abb. 9).
an.
