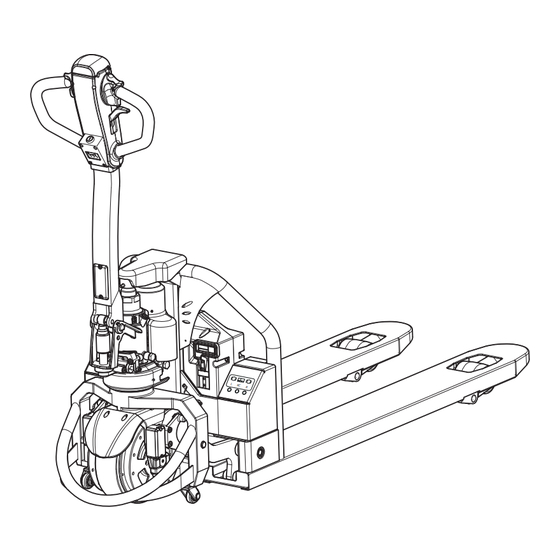

Ameise CBD12W-Li Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Ameise Anleitungen
  4. Gabelstapler
  5. CBD12W-Li
  6. Bedienungsanleitung

Ameise CBD12W-Li Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

CBD12W-Li
Betriebsanleitung
de-DE
51693494
06.18
02.20
CBD12W-Li
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Ameise CBD12W-Li

Inhaltszusammenfassung für Ameise CBD12W-Li

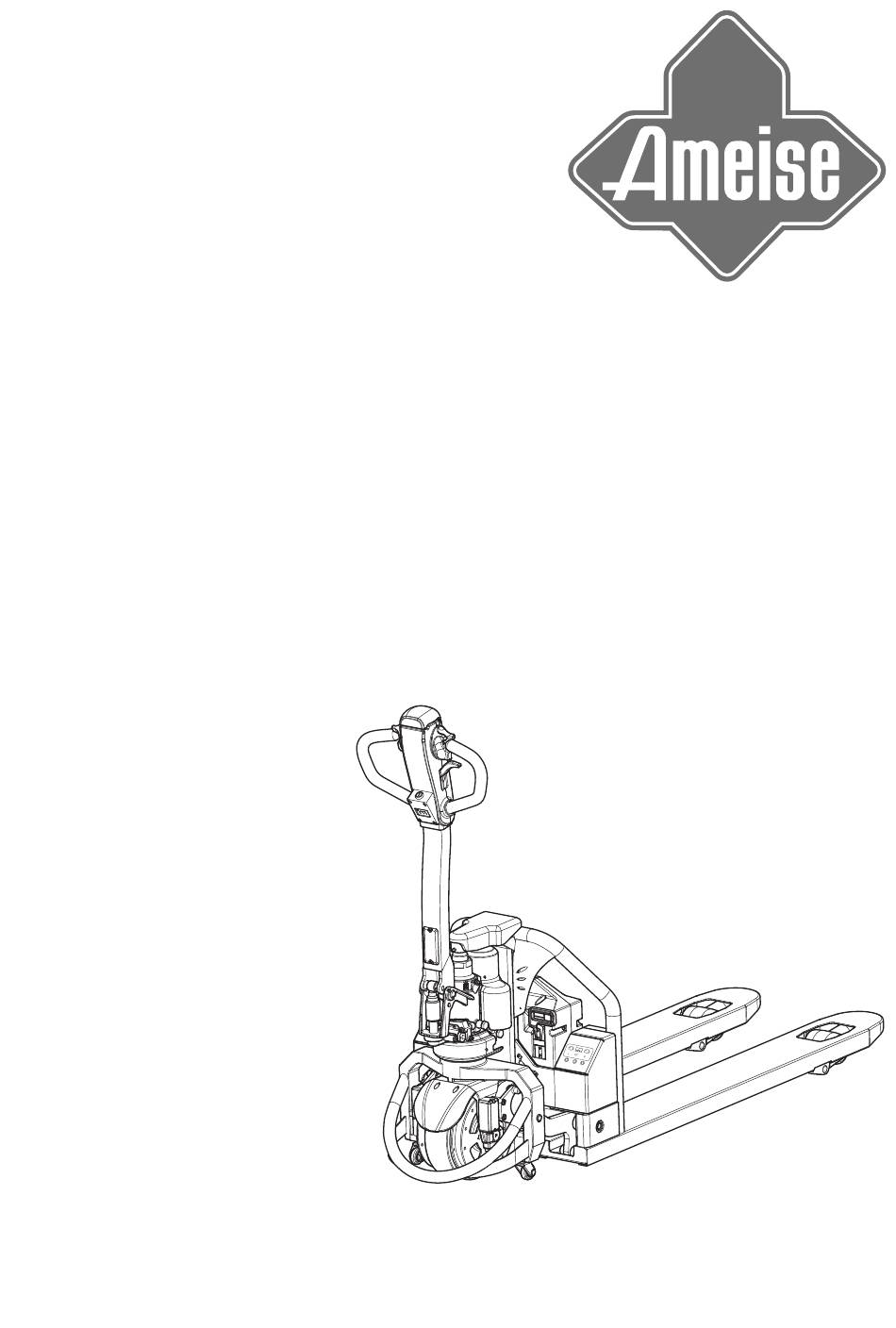

  • Seite 1 CBD12W-Li Betriebsanleitung de-DE 51693494 06.18 02.20 CBD12W-Li...

  • Seite 3: Konformitätserklärung

    Zhejiang, Volksrepublik China Importiert von (für alle Länder außer China) / Genehmigt durch (für China) Jungheinrich AG, Friedrich-Ebert-Damm 129, D-22047 Hamburg, Deutschland Option Seriennummer Baujahr CBD12W-Li Zusatzinformation Im Auftrag von Datum de-DE EU-Konformitätserklärung Die Unterzeichner erklären hiermit, dass das nachfolgend ausführlich beschriebene Flurförderzeug den Europäischen Richtlinien 2006/42/EC (Maschinenrichtlinie) und...
  • Seite 5 Vorwort Hinweise zur Betriebsanleitung Zum sicheren Betreiben des Flurförderzeuges sind Kenntnisse notwendig, die durch vorliegende ORIGINAL BETRIEBSANLEITUNG vermittelt werden. Informationen sind in kurzer, übersichtlicher Form dargestellt. Die Kapitel sind nach Buchstaben geordnet und die Seiten sind durchgehend nummeriert. dieser Betriebsanleitung werden verschiedene Flurförderzeugvarianten...
  • Seite 6 Urheberrecht Das Urheberrecht an dieser Betriebsanleitung verbleibt bei der JUNGHEINRICH AG. Jungheinrich Aktiengesellschaft Friedrich-Ebert-Damm 129 22047 Hamburg - Deutschland Telefon: +49 (0) 40/6948-0 www.jungheinrich.com...

  • Seite 7: Inhaltsverzeichnis

    Inhaltsverzeichnis Bestimmungsgemäße Verwendung Allgemein Bestimmungsgemäßer Einsatz Zulässige Einsatzbedingungen Verpflichtungen des Betreibers Anbau von Anbaugeräten oder Zusatzausstattungen Windlasten Fahrzeugbeschreibung Einsatzbeschreibung Fahrzeugtypen und Nenntragfähigkeit Definition der Fahrtrichtung Baugruppenbeschreibung Funktionsbeschreibung Technische Daten Leistungsdaten Abmessungen Gewichte Batterie Batterieladegerät Bereifung EN-Normen Elektrische Anforderungen Kennzeichnungsstellen und Typenschilder Übersicht Kennzeichnungsstellen Typenschild Transport und Erstinbetriebnahme...
  • Seite 8 Bestimmungsgemäße Verwendung Ladezustandsanzeige Batterie laden mit externem Ladegerät Ladegerät vom Versorgungsnetz trennen Batteriewechsel Batterie ausbauen Batterie einbauen Bedienung Sicherheitsbestimmungen für den Betrieb des Flurförderzeugs Beschreibung der Anzeige und Bedienelemente Flurförderzeug für den Betrieb vorbereiten Sichtprüfungen und Tätigkeiten vor der täglichen Inbetriebnahme Betriebsbereitschaft herstellen Flurförderzeug gesichert abstellen Arbeiten mit dem Flurförderzeug...
  • Seite 9 Vor der Außerbetriebnahme des Fahrzeugs Maßnahmen während der Stilllegung Wiederinbetriebnahme des Flurförderzeugs nach Stilllegung Sicherheitsprüfung nach Zeit und außergewöhnlichen Vorkommnissen Endgültige Außerbetriebnahme, Entsorgung Humanschwingung Wartung, Inspektion und Wechsel auszutauschender Wartungsteile Inhalte der Instandhaltung CBD 12W Li Betreiber Kundendienst...

  • Seite 11: A Bestimmungsgemäße Verwendung

    A Bestimmungsgemäße Verwendung Allgemein Das Flurförderzeug muss nach Angaben in dieser Betriebsanleitung eingesetzt, bedient gewartet werden. Eine andere Verwendung nicht bestimmungsgemäß und kann zu Schäden bei Personen, Flurförderzeug oder Sachwerten führen. Bestimmungsgemäßer Einsatz HINWEIS Die maximal aufzunehmende Last und der maximal zulässige Lastabstand sind auf dem Tragfähigkeitsschild dargestellt und dürfen nicht überschritten werden.

  • Seite 12: Verpflichtungen Des Betreibers

    WARNUNG! Einsatz unter extremen Bedingungen Einsatz Flurförderzeugs unter extremen Bedingungen kann Fehlfunktionen und Unfällen führen. uFür Einsätze unter extremen Bedingungen, insbesondere in stark staubhaltiger oder Korrosion verursachender Umgebung, ist für das Flurförderzeug eine spezielle Ausstattung und Zulassung erforderlich. uDer Einsatz in explosionsgefährdeten Bereichen ist nicht zulässig. uBei Unwetter (Sturm, Blitzschlag) darf das Flurförderzeug im Freien oder gefährdeten Bereichen nicht betrieben werden.

  • Seite 13: Anbau Von Anbaugeräten Oder Zusatzausstattungen

    Anbau von Anbaugeräten oder Zusatzausstattungen Der An- oder Einbau von zusätzlichen Einrichtungen, mit denen in die Funktionen des Flurförderzeugs eingegriffen wird oder diese Funktionen ergänzt werden, ist nur nach schriftlicher Genehmigung des Herstellers zulässig. Gegebenenfalls ist eine Genehmigung der örtlichen Behörden einzuholen. Die Zustimmung der Behörde ersetzt jedoch nicht die Genehmigung durch den Hersteller.

  • Seite 15: B Fahrzeugbeschreibung

    Sie ist für den Einsatz auf ebenen Flächen zum Heben und Transportieren von palettierten Gütern vorgesehen. Paletten mit offener Bodenauflage oder Rollwagen können angehoben werden. Der CBD12W-Li ist für leichte Einsätze vorgesehen, die maximale Betriebszeit beträgt 6 Stunden. Fahrzeugtypen und Nenntragfähigkeit Die Nenntragfähigkeit ergibt sich aus dem Modellnamen.

  • Seite 16: Definition Der Fahrtrichtung

    Definition der Fahrtrichtung Für die Angabe von Fahrtrichtungen werden folgende Festlegungen getroffen: Pos. Bezeichnung Links Antriebsrichtung Lastrichtung Rechts...

  • Seite 17: Baugruppenbeschreibung

    Baugruppenbeschreibung Pos. Beschreibung Auffahrsicherheitstaster Batterieladegerät Fahrschalter Absenkgriff Schaltschloss Ladezustandsanzeige Ladestecker Lastaufnahmemittel Deichsel und Deichselkopf Batteriestecker (Not-Aus) Batterie Hydraulikzylinder Antriebsrad Stützräder Lasträder...

  • Seite 18: Funktionsbeschreibung

    Funktionsbeschreibung Sicherheitseinrichtung Eine geschlossene, glatte Flurförderzeugkontur mit abgerundeten Kanten ermöglicht eine sichere Handhabung des Flurförderzeugs. Die Räder sind von einem stabilen Rammschutz umkleidet. Durch Ziehen des Batteriesteckers in Gefahrensituationen (Not-Aus) werden alle elektrischen Funktionen abgeschaltet. Hydrauliksystem Das Heben und Senken wird über die Hubtaste oder den Absenkhebel aktiviert. Beim Einschalten der Funktion Heben läuft das Pumpenaggregat an und fördert Hydrauliköl aus dem Öltank zum Hubzylinder.

  • Seite 19: Technische Daten

    Technische Daten Die technischen Daten erfüllen die Richtlinien des deutschen „Datenblatts Flurförderzeuge“. Technische Änderungen und Ergänzungen vorbehalten. Leistungsdaten Beschreibung CBD12W-Li Einheit Nenntragfähigkeit 1200 Lastschwerpunktabstand mit Standard- Gabelzinkenlänge Fahrgeschwindigkeit 4 / 4,5 km/h Mit / ohne Last Hubgeschwindigkeit 0,03 / 0,035...

  • Seite 20: Abmessungen

    Abmessungen Beschreibung CBD12W-Li Einh Hubhöhe Gabelzinken abgesenkt Deichselhöhe in min./max. Fahrposition. 635 / 1200 Radstand 1269 Gesamtlänge 1623 Vorbaulänge Breite des Flurförderzeugs 550 / 685 Gesamtabstand Gabelzinken 550 / 685 Gabelhöhe Breite der Gabelzinke...
  • Seite 21 Beschreibung CBD12W-Li Einh Länge der Gabelzinke 1150 Bodenfreiheit Arbeitsgangbreite 1000 x 1200 quer 2226 Arbeitsgangbreite 800 x 1200 längs 2095 Wenderadius bei Langsamfahrt (Deichsel senkrecht) 1424 Lastschwerpunktabstand mit Standard- Gabelzinkenlänge...

  • Seite 22: Gewichte

    Gewichte Beschreibung CBD12W-Li Einheit Eigengewicht Batterie Die in diesem Flurförderzeug eingesetzte Batterie ist eine Lithiumionenbatterie. Sie ist eine umweltfreundliche Batterie ohne chemisches Quecksilber oder Cadmium. Batterietyp Spannung Kapazität Gewicht Größe Lithiumionen 48 V 20 Ah 8.5 kg 260 x 187 x 72 mm Das Flurförderzeug darf nur mit einer zugelassenen Lithiumionenbatterie betrieben...

  • Seite 23: Bereifung

    1x-2/4 hinten (x = angetrieben) EN-Normen Dauerschalldruckpegel – CBD12W-Li: 70 dB(A) gemäß EN 12053 in Übereinstimmung mit ISO 4871. Der Dauerschalldruckpegel ist ein gemäß den Normvorgaben gemittelter Wert und berücksichtigt den Schalldruckpegel beim Fahren, beim Heben und im Leerlauf. Der Schalldruckpegel wird am Fahrerohr gemessen.

  • Seite 24: Kennzeichnungsstellen Und Typenschilder

    Kennzeichnungsstellen und Typenschilder Übersicht Kennzeichnungsstellen Warn- und Hinweisschilder wie Tragfähigkeitsschilder, Anschlagpunkte und Typenschilder müssen stets lesbar sein, ggf. sind sie zu erneuern. Pos. Beschreibung Verbotsschild: „Mitfahren verboten” Tragfähigkeitsschild Absenkgriff-Bedienschild Anschlagpunkte für Kranverladung Seriennummer Einfüllstutzen für Hydrauliköl Typenschild LED Beschreibungsschild Instandsetzungs-Warnhinweis...

  • Seite 25: Typenschild

    Typenschild Pos. Beschreibung Pos. Beschreibung Nennleistung Option Batteriespannung Seriennummer Batteriemasse Baujahr Masse des Flurförderzeugs ohne Batterie Name Importeur Lastschwerpunktabstand Logo Nenntragfähigkeit Hersteller Bei Anfragen zum Flurförderzeug oder zur Ersatzteilbestellung immer die Seriennummer des Fahrzeugs angeben (31).

  • Seite 27: C Transport Und Erstinbetriebnahme

    C Transport und Erstinbetriebnahme Kranverladung WARNUNG! Gefahr durch nicht unterwiesenes Personal bei der Kranverladung Unsachgemäße Kranverladung durch nicht geschultes Personal kann zum Absturz des Flurförderzeugs führen. Aus diesem Grund besteht Verletzungsgefahr für das Personal sowie die Gefahr von Materialbeschädigungen am Flurförderzeug. uDas Verladen ist durch eigens dafür geschultes Fachpersonal durchzuführen.
  • Seite 28 Die Gurtlaschen (23) unter dem Fahrgestell und an den Gabelspitzen sind für das Heben des Flurförderzeugs mit Krangeschirr vorgesehen. Heben des Fahrzeugs mit einem Kran Voraussetzungen – Flurförderzeug ist gesichert abgestellt, siehe Seite 67. Benötigtes Werkzeug und Material – Hebegeschirr –...

  • Seite 29: Transport

    Transport WARNUNG! Unkontrollierte Bewegungen während des Transports Unsachgemäße Sicherung des Flurförderzeugs und des Hubgerüsts während des Transports kann zu schwerwiegenden Unfällen führen. uDas Verladen ist nur durch eigens dafür geschultes Fachpersonal durchzuführen. Das Fachpersonal muss in der Ladungssicherung auf Straßenfahrzeugen und in der Handhabung mit Ladungssicherungshilfsmitteln unterwiesen sein.

  • Seite 30: Erstinbetriebnahme

    Erstinbetriebnahme WARNUNG! Die Verwendung ungeeigneter Energiequellen kann gefährlich sein Gleichgerichteter Wechselstrom kann die Baugruppen (Steuerungen, Sensoren, Motoren usw.) des elektronischen Systems beschädigen. Ungeeignete Anschlusskabel (zu lang, unzureichender Drahtquerschnitt) zur Batterie (Schleppkabel) können sich überhitzen und Fahrzeug und Batterie in Brand setzen. uDas Fahrzeug darf nur mit Batteriestrom betrieben werden.

  • Seite 31: Deichsel Montieren

    Deichsel montieren Wenn die Deichsel separat geliefert wurde, muss die Deichsel vor der Inbetriebnahme von autorisiertem und geschultem Personal installiert werden.
  • Seite 32 Befestigung der Deichsel Benötigtes Werkzeug und Material – Kreuzschlitzschraubendreher Vorgehensweise • Bolzen entfernen • Stift (44) vom Bolzen (47) entfernen. • Bolzen (47) herausziehen. • Deckplatte entfernen • Schrauben (46) herausdrehen. • Deckplatte (48) entfernen. • Befestigung der Deichsel • Deichsel (45) in Halterung (49) einführen. •...

  • Seite 33: D Batterie - Wartung, Aufladung, Wechsel

    D Batterie - Wartung, Aufladung, Wechsel Beschreibung der Lithium-Ionen Batterie Allgemeines Die Lithium-Ionen Batterie ist eine Batterie mit wiederaufladbaren Hochleistungs- Energiezellen. Temperaturbereich für die Verwendung der Batterie Eine optimale Nutzungsdauer der Batterie wird bei Batterietemperaturen zwischen +10°C und +40°C erzielt. Niedrige Temperaturen mindern...

  • Seite 34: Schilder Der Batterie

    Schilder der Batterie Pos. Beschreibung Typenschild (an der Rückseite der Batterie) Sicherheitshinweise Anleitung zum Entfernen der Batterie Batterie...

  • Seite 35: Typenschild Der Batterie

    Typenschild der Batterie Lithium Battery Battery Voltage: XXX Type: XXXXX Battery Capacity: XXX Serial-Nr: XXX Year Of Manufacture: xxxx Weight: XXX Ningbo Ruyi Joint Stock Co.,Ltd 656 North Taoyuan Road, Ninghai, Zhejiang 315600,P.R. China Item Description Year of manufacture Nominal voltage Battery weight in kg Manufacturer Battery system...

  • Seite 36: Sicherheitshinweise, Warnhinweise Und Sonstige Hinweise

    Sicherheitshinweise, Warnhinweise und sonstige Hinweise Sicherheitsbestimmungen im Umgang mit Lithium-Ionen- Batterien Keine Reparaturen an der Lithium-Ionen Batterie durchführen. Defekte Lithium-Ionen Batterie durch den Kundendienst austauschen lassen. WARNUNG! Stromschlag und Brandgefahr Beschädigte und ungeeignete Kabel können zum Stromschlag und durch Überhitzung zum Brand führen. uNur Netzkabel mit einer maximalen Kabellänge von 30 m benutzen.
  • Seite 37 WARNUNG! Beschädigungen oder sonstige Mängel am Ladegerät können zu Unfällen führen Wenn sicherheitsrelevante Änderungen, Beschädigungen oder sonstige Mängel am Ladegerät oder beim Betriebsverhalten festgestellt werden, darf das Ladegerät bis zur ordnungsgemäßen Instandsetzung nicht mehr eingesetzt werden. uFestgestellte Mängel unverzüglich dem Vorgesetzten mitteilen. uDefektes Ladegerät kennzeichnen und stilllegen.

  • Seite 38: Mögliche Gefahren

    Mögliche Gefahren Bei bestimmungsgemäßem Gebrauch sind keine Gefahren zu erwarten. Der nicht bestimmungsgemäße Gebrauch ist zu vermeiden. Bei nicht bestimmungsgemäßem Gebrauch können folgende Gefahren entstehen: – Mechanische Beschädigungen: Diese können durch Herunterfallen oder eine Deformation der Batterie durch Druck (z. B. Gabel des Flurförderzeugs durchdringt das Gehäuse der Batterie) entstehen.

  • Seite 39: Symbole - Sicherheit Und Warnungen

    2.2.1 Symbole - Sicherheit und Warnungen Gebrauchte Lithium-Ionen Batterien sind besonders überwachungsbedürftige Abfälle zur Verwertung. Diese, mit dem Recycling-Zeichen und der durchgestrichenen Mülltonne gekennzeichneten Lithium-Ionen Batterien, dürfen nicht im Hausmüll zugegeben werden. Die Art der Rücknahme und der Verwertung ist zum Beispiel gemäß Batterierichtlinie 2006/66/EG mit dem Hersteller zu vereinbaren.
  • Seite 40 2.2.2 Kennzeichnung von Versandstücken mit Lithium-Ionen Batterien Die Lithiumionenbatterie ist ein Gefahrgut. Beim Transport sind die geltenden ADR- Vorschriften zu beachten. ADR = Accord européen relatif au transport international des marchandises Dangereuses par Route (Europäisches Übereinkommen über die internationale Beförderung gefährlicher Güter auf der Straße) UN 3171 Pos.

  • Seite 41: Explosions- Und Brandgefahr

    2.2.3 Explosions- und Brandgefahr WARNUNG! Explosions- und Brandgefahr ist durch mechanische Beschädigung, thermische Einflüsse oder falsche Lagerung bei Auftreten eines Defektes möglich. Die Inhaltsstoffe der Batterie können brandfördernd sein.

  • Seite 42: Besondere Gefährdung Durch Verbrennungsprodukte

    2.2.3.1 Besondere Gefährdung durch Verbrennungsprodukte Die Lithium-Ionen-Batterie kann durch einen Brand in der Nähe der Lithium-Ionen Batterie beschädigt werden. Bei der Brandbekämpfung einer brennenden Lithium- Ionen-Batterie müssen folgende Gefahren und Hinweise berücksichtigt werden. WARNUNG! Gefahr durch Kontakt mit Verbrennungsprodukten Durch einen Brand entstehen Verbrennungsprodukte. Eine Verbrennung ist ein chemischer Vorgang, bei dem sich ein brennbarer Stoff unter Wärme und Lichterscheinung (Feuer) mit Sauerstoff verbindet.
  • Seite 43 2.2.3.2 Besondere Schutzausrüstung bei der Brandbekämpfung – Umluftunabhängiges Atemschutzgerät verwenden. – Vollschutzanzug tragen. 2.2.3.3 Zusätzliche Hinweise zur Brandbekämpfung Zum Verhindern von Sekundärbränden sollte die Lithium-Ionen Batterie von außen gekühlt werden. Keinesfalls dürfen Flüssigkeiten oder Feststoffe in die Lithium-Ionen Batterie geleitet werden. Geeignete Löschmittel –...

  • Seite 44: Austritt Von Inhaltsstoffen

    2.2.4 Austritt von Inhaltsstoffen WARNUNG! Gefahr durch Elektrolytflüssigkeit der Batterien Bei einer mechanischen Beschädigung der Batterie kann Elektrolytflüssigkeit austreten. Elektrolytflüssigkeit ist gesundheitsschädlich und darf nicht mit der Haut und den Augen in Berührung kommen. uBei Haut- oder Augenkontakt die betroffenen Stellen mit reichlich Wasser abspülen und sofort einen Arzt aufsuchen.

  • Seite 45: Lebensdauer Und Wartung Der Batterie

    2.2.4.2 Umweltschutzmaßnahmen Ausgetretene Flüssigkeiten nicht in Gewässer, Kanalisation oder das Grundwasser gelangen lassen. 2.2.4.3 Reinigungsmaßnahmen Die ausgelaufene Flüssigkeit ist auf der Grundlage einer entsprechenden Gefährdungsbeurteilung durch den Betreiber fachmännisch zu beseitigen und vorschriftsmäßig zu entsorgen. Gegebenenfalls sind hierfür die Feuerwehr, das Technische Hilfswerk oder vergleichbare Institutionen heranzuziehen.

  • Seite 46: Laden Der Batterie

    Laden der Batterie GEFAHR! Explosionsgefahr beim Laden ungeeigneter Batterietypen Das Aufladen einer nicht für dieses Ladegerät geeigneten Batterie kann zu Schäden an Ladegerät und Batterie führen. Die Batterie kann sich ausdehnen oder platzen. uDie Lithium-Ionen Batterie darf nur mit dem dafür vorgesehenen Ladegerät QQE288-10CH112-L geladen werden.

  • Seite 47: Lagerung / Sicherer Umgang / Störungen

    Lagerung / Sicherer Umgang / Störungen 2.5.1 Lagerung der Batterie HINWEIS Beschädigung der Batterie durch Entladung Bei langer Nichtbenutzung der Batterie entstehen Schäden an der Batterie durch Entladung. uVor längerer Nichtbenutzung muss die Batterie vollständig geladen werden. uUm eine lange Lebensdauer der Batterie zu gewährleisten, wird empfohlen, die Batterie bei Nichtbenutzung alle 4 Wochen zu prüfen und zu laden.

  • Seite 48: Entsorgung Und Transport Einer Lithium-Ionen Batterie

    Entsorgung und Transport einer Lithium-Ionen Batterie 2.6.1 Hinweis zur Entsorgung HINWEIS Lithium-Ionen Batterien müssen sachgerecht nach den geltenden nationalen Umweltschutzbestimmungen entsorgt werden. uFür die Entsorgung von Lithium-Ionen Batterien den Kundendienst des Herstellers kontaktieren. Gebrauchte Zellen Lithium-Ionen Batterien sind wieder verwertbare Wirtschaftsgüter.

  • Seite 49: Angaben Zum Transport

    2.6.2 Angaben zum Transport Die Lithiumionenbatterie ist ein Gefahrgut. Beim Transport sind die geltenden ADR- Vorschriften zu beachten. ADR = Accord européen relatif au transport international des marchandises Dangereuses par Route (Europäisches Übereinkommen über die internationale Beförderung gefährlicher Güter auf der Straße) 2.6.2.1 Transport von funktionsfähigen Batterien Funktionsfähige Batterien können unter Berücksichtigung folgender Bestimmungen...

  • Seite 50: Transport Von Defekten Batterien

    Klassifizierung nach IATA UN 3171 Lithium-Ionen Batterien Klasse 9 (Flugtransport) - Gefahrzettel UN 3171 Expositionsszenario Nicht bestimmt. Stoffsicherheitsbeurteilun Nicht bestimmt. Kennzeichnung Erzeugnis, nach EG-Richtlinien / GefStoffV nichtkennzeichnungspflichtig. HINWEIS Die Lithium-Ionen Batterie wird im Neuzustand mit einem Ladezustand von 100% transportiert. 2.6.2.2 Transport von defekten Batterien Für den Transport dieser defekten Lithium-Ionen Batterien muss der Kundendienst...

  • Seite 51: Gefahren- Und Sicherheitshinweissätze

    Gefahren- und Sicherheitshinweissätze Gefahren- Sicherheitshinweissätze sind kodifizierte Gefahren- Sicherheitshinweise für Gefahrstoffe, die im Rahmen des global harmonisierten Systems zur Einstufung und Kennzeichnung von Chemikalien (GHS) verwendet werden. Die nachstehend angegebenen H-Sätze beschreiben die von den Batteriezellen und deren Inhalt ausgehenden Gefahren. Die P-Sätze beschreiben anzuwendende Sicherheitsmaßnahmen.
  • Seite 52 2.7.2.4 Aufbewahrung (P400-Reihe) Vor Sonnenbestrahlung schützen und nicht Temperaturen von mehr als P410 + P412 40 °C aussetzen. P411 + P235 Kühl und bei Temperaturen von nicht mehr als 50 °C aufbewahren. 2.7.2.5 Entsorgung (P500-Reihe) Informationen zur Wiederverwendung oder Wiederverwertung beim P502 Hersteller oder Lieferanten erfragen.

  • Seite 53: Batterie Laden

    Batterie laden Bestimmungsgemäße Verwendung Die Betriebsanleitung ist ein wesentlicher Bestandteil des Ladegerätes. Der Betreiber trägt dafür Sorge, dass die Betriebsanleitung ständig am Ladegerät verfügbar ist und dass das Bedienungspersonal die in dieser Anleitung genannten Richtlinien zur Kenntnis nimmt. Die Betriebsanleitung ist vom Betreiber um Betriebsanweisungen aufgrund bestehender nationaler Vorschriften zur Unfallverhütung und zum Umweltschutz zu ergänzen, einschließlich der Informationen zu Aufsichts- und Meldepflichten zur Berücksichtigung betrieblicher Besonderheiten, z.

  • Seite 54: Ladezustandsanzeige

    Ladezustandsanzeige Ladezustand grüne Leuchte brennt 70 % – 100 % (70) gelbe Leuchte brennt 40% – 70% (69) rote Leuchte brennt 10% – 40% (68) rote Leuchte blinkt keine (68) Wenn die rote Leuchte brennt, muss das Flurförderzeug zum Laden zur Ladezone gebracht werden, siehe Seite 55.

  • Seite 55: Batterie Laden Mit Externem Ladegerät

    Batterie laden mit externem Ladegerät Wartungspersonal Das Warten, Aufladen und Wechseln von Batterien darf nur von hierfür eingewiesenen ausgebildetem Personal durchgeführt werden. Diese Betriebsanleitung Vorschriften Hersteller Batterie Batterieladestation sind bei der Durchführung zu beachten. Vor allen Arbeiten an den Batterien muss das Flurförderzeug gesichert abgestellt werden (siehe Seite 67).
  • Seite 56 Laden der Batterie Voraussetzungen – Das Flurförderzeug gesichert abstellen, siehe Seite 67. – Das Ladegerät ist für den Batterietyp zugelassen. Benötigtes Werkzeug und Material – Batterieladegerät Vorgehensweise • Den Batterieanschlussstecker (14) von der Batterie (15) trennen. • Den Ladestecker (72) des Batterieladegeräts (6) mit der Batterie (15) verbinden. •...

  • Seite 57: Ladegerät Vom Versorgungsnetz Trennen

    Ladegerät vom Versorgungsnetz trennen Ladegerät trennen Voraussetzungen – Der Batterieladevorgang ist abgeschlossen. Vorgehensweise • Batterieladegerät ausschalten (6). • Den Netzstecker abziehen (71). • Den Ladestecker abziehen (72). • Den Batteriestecker (14) an die Batterie (15) anschließen. Vollständig einstecken. Das Flurförderzeug ist jetzt betriebsbereit.

  • Seite 58: Batteriewechsel

    Batteriewechsel Batterie ausbauen WARNUNG! Unfallgefahr durch ungesichertes Flurförderzeug Das Abstellen des Flurförderzeugs an Steigungen oder mit angehobenem Lastaufnahmemittel ist gefährlich und grundsätzlich nicht erlaubt. uFlurförderzeug auf ebenem Boden abstellen. In Sonderfällen das Flurförderzeug z. B. durch Keile sichern. uLastaufnahmemittel vollständig absenken. uAbstellplatz wählen, dass...

  • Seite 59: Batterie Einbauen

    Batterie einbauen Batterie einsetzen Voraussetzungen – Flurförderzeug ist gesichert abgestellt, siehe Seite 67. – Beim Batteriewechsel darauf achten, dass die neue Batterie vom richtigen Typ ist. Vorgehensweise • Beim Einsetzen der Batterie auf die richtige Position achten (15). • Die Batterie im Winkel von 45° in die Haltenut einführen. •...

  • Seite 61: E Bedienung

    E Bedienung Sicherheitsbestimmungen für den Betrieb des Flurförderzeugs Fahrerlaubnis Das Flurförderzeug darf nur von Personen benutzt werden, die in der Führung ausgebildet sind, dem Betreiber oder dessen Beauftragten ihre Fähigkeiten im Fahren und Handhaben von Lasten nachgewiesen haben und von ihm ausdrücklich mit der Führung beauftragt sind, gegebenenfalls sind nationale Vorschriften zu beachten.
  • Seite 62 Gefahrenbereich WARNUNG! Unfall- / Verletzungsgefahr im Gefahrenbereich des Flurförderzeugs Der Gefahrenbereich ist der Bereich, in dem Personen durch Fahr- oder Hubbewegungen des Flurförderzeugs, seiner Lastaufnahmemittel oder der Last gefährdet sind. Hierzu gehört auch der Bereich, der durch herabfallende Last oder eine absinkende / herabfallende Arbeitseinrichtung erreicht werden kann.

  • Seite 63: Beschreibung Der Anzeige Und Bedienelemente

    Beschreibung der Anzeige und Bedienelemente...
  • Seite 64 Pos. Bedienelement / Anzeige Funktion Auffahrsicherheitstaster – Beim Drücken bewegt sich das Flurförderzeug bis zum Loslassen oder maximal drei Sekunden lang in Gabelrichtung. Die Parkbremse zieht dann an. Das Flurförderzeug ist bis zum Lösen nicht verfügbar. Fahrschalter – zum Steuern der Fahrtrichtung und Fahrgeschwindigkeit Absenkgriff –...

  • Seite 65: Flurförderzeug Für Den Betrieb Vorbereiten

    Flurförderzeug für den Betrieb vorbereiten Sichtprüfungen und Tätigkeiten vor der täglichen Inbetriebnahme WARNUNG! Beschädigungen oder sonstige Mängel am Flurförderzeug oder Anbaugerät (Zusatzausstattungen) können zu Unfällen führen. Wenn bei den nachfolgenden Prüfungen Beschädigungen oder sonstige Mängel am Flurförderzeug oder Anbaugerät (Zusatzausstattungen) festgestellt werden, darf das Flurförderzeug bis zur ordnungsgemäßen Instandsetzung nicht mehr eingesetzt werden.

  • Seite 66: Betriebsbereitschaft Herstellen

    Betriebsbereitschaft herstellen Flurförderzeug einschalten Voraussetzungen – Die Sichtprüfungen und die vor der täglichen Inbetriebnahme erforderlichen Maßnahmen wurden ausgeführt, siehe Seite 65. Vorgehensweise • Batteriestecker einstecken (Notaus-Schalter) (14). • Schlüssel ins Schaltschloss (9) stecken und bis zum Anschlag nach rechts drehen. •...

  • Seite 67: Flurförderzeug Gesichert Abstellen

    Flurförderzeug gesichert abstellen WARNUNG! Unfallgefahr durch ungesichertes Flurförderzeug Das Abstellen des Flurförderzeugs an Steigungen, ohne eingefallene Bremsen oder mit angehobenem Lastaufnahmemittel ist gefährlich und grundsätzlich nicht erlaubt. uFlurförderzeug auf ebenem Boden abstellen. In Sonderfällen das Flurförderzeug z. B. durch Keile sichern. uLastaufnahmemittel vollständig absenken.

  • Seite 68: Arbeiten Mit Dem Flurförderzeug

    Arbeiten mit dem Flurförderzeug Sicherheitsregeln für den Fahrbetrieb Fahrwege und Arbeitsbereiche Es dürfen nur die für den Verkehr freigegebenen Wege befahren werden. Unbefugte Dritte müssen dem Arbeitsbereich fernbleiben. Die Last darf nur an den dafür vorgesehenen Stellen gelagert werden. Das Flurförderzeug darf ausschließlich in Arbeitsbereichen bewegt werden, in denen ausreichend Beleuchtung vorhanden ist, um eine Gefährdung von Personen und Material zu verhindern.
  • Seite 69 Befahren von Steigungen und Gefällen Das Befahren von Steigungen und Gefällen bis 4 % (ohne Last) bzw. 20 % (mit Last) ist nur gestattet, wenn diese als Verkehrsweg ausgewiesen sowie sauber und griffig sind und gemäß den technischen Flurförderzeugspezifikationen sicher befahren werden können.

  • Seite 70: Notaus

    NOTAUS Entfernen des Not-Aus-Steckers Vorgehensweise VORSICHT! Unfallgefahr Die Bedienung des Not-Aus-Steckers darf nicht durch Gegenstände beeinträchtigt sein, die den Zugriff versperren. Not-Aus-Stecker (14) nicht als Betriebsbremse verwenden. Den Not-Aus-Stecker (14) von der Batterie trennen. Alle elektrischen Funktionen werden abgeschaltet. Das Flurförderzeug wird bis zum Stillstand gebremst.

  • Seite 71: Bremsen

    Bremsen 4.3.1 Allgemein Pos. Beschreibung Bremsbereich Fahrbereich Antriebsrichtung Lastrichtung Fahrschalter Deichselkopf und Deichsel Das Flurförderzeug kann auf drei Arten gebremst werden: – Mit Betriebsbremse (Bremsbereich B). – Mit Gegenstrombremse – Durch Bremsen mit Stromrückgewinnung (Ausrollbremse).

  • Seite 72: Bremsen Mit Der Betriebsbremse

    WARNUNG! Kollisionsgefahr wegen defekter Deichsel Die Bedienung des Fahrzeugs mit defekter Deichsel kann zu Zusammenstößen mit Personen und Gegenständen führen. uWenn die Deichsel nur langsam oder überhaupt nicht in die Bremsposition zurückkehrt, muss das Fahrzeug außer Betrieb genommen werden, bis der Grund dieses Fehlers behoben ist.

  • Seite 73: Bremsen Mit Der Gegenstrombremse

    4.3.3 Bremsen mit der Gegenstrombremse Bremsen mit der Gegenstrombremse Vorgehensweise • Fahrschalter (7) während der Fahrt in Gegenrichtung umschalten. Das Flurförderzeug wird durch Gegenstrom abgebremst bis die Fahrt in Gegenrichtung einsetzt. Die Stärke der Abbremsung kann durch den Service eingestellt werden. 4.3.4 Bremsen mit der generatorischen Bremse Vorgehensweise...

  • Seite 74: Fahren

    Fahren WARNUNG! Verletzungsgefahr bzw. Quetschgefahr durch das Flurförderzeug Beim Fahren und Lenken, insbesondere außerhalb der Fahrzeugkontur, ist erhöhte Aufmerksamkeit erforderlich. Es besteht die Gefahr von Verletzungen bzw. Quetschungen im Bein und Fußbereich des Bedieners. uPersönliche Schutzausrüstung tragen (z.B. Sicherheitsschuhe, ...). uIm Mitgängerbetrieb auf ausreichend Abstand zum Flurförderzeug achten.
  • Seite 75 Voraussetzungen – Inbetriebnahme durchgeführt, siehe Seite 65. Vorgehensweise • Deichsel (45) in Fahrbereich (F) neigen. • Fahrtrichtung mit dem Fahrschalter (7) regeln: • Fahrschalter langsam in Lastrichtung (L) drehen: Fahren in Lastrichtung. • Fahrschalter langsam in Antriebsrichtung (A) drehen: Fahren in Antriebsrichtung. •...

  • Seite 76: Lenken

    Lenken Vorgehensweise • Deichsel (80) nach links oder rechts schwenken. In engen Kurven ragt die Deichsel über die Flurförderzeugkonturen hinaus.

  • Seite 77: Aufnehmen, Transportieren Und Absetzen Von Lasten

    Aufnehmen, Transportieren und Absetzen von Lasten WARNUNG! Unfallgefahr durch nicht vorschriftsgemäß gesicherte und aufgesetzte Lasten Bevor eine Last aufgenommen wird, hat sich der Bediener davon zu überzeugen, dass sie ordnungsgemäß palettiert und die zugelassene Tragfähigkeit des Flurförderzeugs nicht überschritten ist. uPersonen aus dem Gefahrenbereich des Flurförderzeugs weisen.

  • Seite 78: Last Transportieren

    4.6.2 Last transportieren Transportieren von Lasteinheiten Voraussetzungen – Lasteinheit wird ordnungsgemäß angehoben. – Einwandfreie Bodenbeschaffenheit. Vorgehensweise • Allmähliches Beschleunigen und Abbremsen. • Fahrgeschwindigkeit der Beschaffenheit der Fahrwege und der transportierten Last anpassen. • Mit gleichmäßiger Geschwindigkeit fahren. • Immer bremsbereit sein. •...

  • Seite 79: Störungshilfe

    Störungshilfe Dieses Kapitel ermöglicht dem Benutzer, einfache Störungen oder die Folgen von Fehlbedienungen selbst zu lokalisieren und zu beheben. Bei der Fehlereingrenzung ist in der Reihenfolge der in der Tabelle vorgegebenen Tätigkeiten vorzugehen. Konnte das Flurförderzeug nach Durchführung der folgenden „Abhilfemaßnahmen“ nicht in den betriebsfähigen Zustand versetzt werden, verständigen Sie bitte den Service des Herstellers.

  • Seite 80: Batterie Wird Nicht Geladen

    Batterie wird nicht geladen Mögliche Ursache Abhilfe Das Batterieladegerät funktioniert nicht, wenn die grüne LED leuchtet. – Der Ausgangsstecker ist abgezogen – Auf den korrekten Anschluss aller oder verpolt. Steckverbindungen achten. – Die Batterie ist defekt. – Batterie austauschen. Die Strom-LED ist AUS. Die Stromversorgung ist nicht verfügbar oder ausgefallen. –...

  • Seite 81: Störungen Und Fehlermeldungen

    Störungen und Fehlermeldungen Fehlerpo Fehlerbezeichnun Analyse sition blinkend es Licht ERR0 ● Fehlererkennung – Steuergerät erkennt Winkel nicht, ● bitte erneut angeben. ERR1 ● Spannung zu hoch – Die Batteriespannung ist höher als ●● die maximale Betriebsspannung des Steuergeräts; bitte Batteriespannung überprüfen.
  • Seite 82 Fehlerpo Fehlerbezeichnun Analyse sition blinkend es Licht ERR7 ●● Pedalfehler bei der – Wenn das Steuergerät eingeschaltet ●●●● Inbetriebnahme / wird und das Pedal ein Signal Not- „gültiger Bereich“ hat, tritt dieser Fahrtrichtungsschal Fehler auf (der Standardwert liegt terfehler zwischen 20 % und 80 %). Beispiel: Bei Pedalsignalen von 0 –...

  • Seite 83: Flurförderzeug Ohne Eigenantrieb Bewegen

    Flurförderzeug ohne Eigenantrieb bewegen WARNUNG! Unkontrollierte Bewegung des Flurförderzeugs Beim Lösen der Bremse muss das Flurförderzeug auf ebenem Boden abgestellt sein, da keine Bremswirkung mehr vorhanden ist. uBremse nicht an Steigungen und Gefällen lösen. uFlurförderzeug nicht mit gelöster Bremse abstellen. uBremse am Zielort wieder aktivieren.

  • Seite 85: Instandhaltung Des Flurförderzeuges

    F Instandhaltung des Flurförderzeuges Ersatzteile Um einen sicheren und zuverlässigen Betrieb zu gewährleisten, sind nur Original- Ersatzteile des Herstellers zu verwenden. Original-Ersatzteile des Herstellers entsprechen den Herstellerspezifikationen und garantieren die höchstmögliche Qualität an Sicherheit, Maßhaltigkeit und Material. Der Einbau oder die Verwendung von nicht Original-Ersatzteilen können die vorgegebenen Eigenschaften des Produkts negativ beeinflussen und dadurch die Sicherheit beeinträchtigen.
  • Seite 86 – die entsprechenden Veränderungen an den Schildern zur Angabe der Tragfähigkeit, an den Hinweisschildern und Aufklebern sowie an den Betriebs- und Werkstatthandbüchern vornehmen und genehmigen lassen – eine dauerhafte und gut sichtbare Kennzeichnung am Flurförderzeug anbringen, aus der sich die Art der vorgenommenen Veränderungen, das Datum der Veränderungen und Name und Adresse der mit dieser Aufgabe betrauten Organisation entnehmen lassen.

  • Seite 87: Sicherheitsvorschriften Für Die Instandhaltung

    Sicherheitsvorschriften für die Instandhaltung Personal für die Wartung und Instandhaltung Der Hersteller verfügt über einen speziell für diese Aufgaben geschulten Kundendienst. Der Abschluss eines Wartungsvertrages mit dem Hersteller unterstützt einen störungsfreien Betrieb. Die Wartung und Instandhaltung des Flurförderzeugs sowie der Wechsel auszutauschender Teile dürfen nur durch Fachpersonal durchgeführt werden.

  • Seite 88: Betriebsmittel Und Altteile

    Betriebsmittel und Altteile VORSICHT! Betriebsmittel und Altteile sind umweltgefährdend Altteile und ausgetauschte Betriebsmittel müssen sachgerecht nach den geltenden Umweltschutzbestimmungen entsorgt werden. Für den Ölwechsel steht Ihnen der speziell für diese Aufgaben geschulte Kundendienst des Herstellers zur Verfügung. uBeachten Sie die Sicherheitsvorschriften im Umgang mit diesen Stoffen. Räder WARNUNG! Unfallgefahr...

  • Seite 89: Energiespeichernde Bauteile

    WARNUNG! Verletzungsgefahr und Infektionsgefahr durch defekte Hydraulikschläuche Unter Druck stehendes Hydrauliköl kann aus feinen Löchern oder Haarrissen in den Hydraulikschläuchen entweichen. Spröde Hydraulikschläuche können beim Betrieb platzen. Personen in der Nähe des Flurförderzeugs können durch das austretende Hydrauliköl verletzt werden. uBei Verletzungen sofort einen Arzt aufsuchen.

  • Seite 90: Betriebsmittel Und Schmierplan

    Betriebsmittel und Schmierplan Sicherer Umgang mit Betriebsmitteln Umgang mit Betriebsmitteln Betriebsmittel müssen immer sachgemäß und entsprechend den Anweisungen des Herstellers verwendet werden. WARNUNG! Unsachgemäßer Umgang gefährdet Gesundheit, Leben und Umwelt Betriebsmittel können brennbar sein. uBetriebsmittel nicht mit heißen Bauteilen oder offener Flamme in Verbindung bringen.
  • Seite 91 WARNUNG! Gefahr im unsachgemäßen Umgang mit Ölen Öle (Kettenspray / Hydrauliköl) sind brennbar und giftig. uAltöle vorschriftsgemäß entsorgen. Altöl bis zur vorschriftsmäßigen Entsorgung sicher aufbewahren uÖle nicht verschütten. uVerschüttete oder ausgelaufene Öle sofort mit einem geeigneten Bindemittel entfernen. uDas aus Bindemittel und Öl bestehende Gemisch unter Einhaltung geltender Vorschriften entsorgen.

  • Seite 92: Schmierplan

    Schmierplan Öl-Einfüllstutzen Betriebsmittel Code Bestell- Liefermenge Beschreibung Verwendungs- nummer zweck 51132826 250 ml Hydrauliköl Hydrauliksystem...

  • Seite 93: Beschreibung Der Wartungs- Und Instandhaltungsarbeiten

    Beschreibung der Wartungs- und Instandhaltungsarbeiten Flurförderzeug für Wartungs- und Instandhaltungsarbeiten vorbereiten Zur Vermeidung von Unfällen bei Wartungs- und Instandhaltungsarbeiten sind alle notwendigen Sicherheitsmaßnahmen zu treffen. Folgende Vorbereitungen müssen getroffen werden: Vorgehensweise • Lastaufnahmemittel ganz absenken. • Das Flurförderzeug gesichert abstellen, siehe Seite 67. •...

  • Seite 94: Sicheres Anheben Und Aufbocken Des Flurförderzeugs

    Sicheres Anheben und Aufbocken des Flurförderzeugs WARNUNG! Sicheres Anheben und Aufbocken des Flurförderzeugs Zum Anheben des Flurförderzeugs dürfen Anschlagmittel nur an den dafür vorgesehenen Stellen angeschlagen werden. Um das Flurförderzeug sicher anzuheben und aufzubocken, ist wie folgt vorzugehen: uFlurförderzeug nur auf ebenem Boden aufbocken und gegen ungewollte Bewegungen sichern.

  • Seite 95: Reinigungsarbeiten

    Reinigungsarbeiten 5.3.1 Reinigen des Flurförderzeugs VORSICHT! Brandgefahr Das Flurförderzeug darf nicht mit brennbaren Flüssigkeiten gereinigt werden. uVor Beginn der Reinigungsarbeiten Batteriestecker ziehen. uVor Beginn der Reinigungsarbeiten sämtliche Sicherheitsmaßnahmen treffen, die Funkenbildung (z. B. durch Kurzschluss) ausschließen. Das Reinigen des Flurförderzeugs darf nur an dafür vorgesehenen Plätzen erfolgen, die den Bestimmungen des Anwenderlandes entsprechen.

  • Seite 96: Reinigen Der Baugruppen Der Elektrischen Anlage

    5.3.2 Reinigen der Baugruppen der elektrischen Anlage VORSICHT! Gefahr von Beschädigungen an der elektrischen Anlage Das Reinigen der Baugruppen (Steuerungen, Sensoren, Motoren, usw.) der elektronischen Anlage mit Wasser kann zu Schäden an der elektrischen Anlage führen. uElektrische Anlage nicht mit Wasser reinigen. uElektrische Anlage mit schwacher Saug- oder Druckluft (Kompressor mit Wasserabscheider verwenden) und nicht leitendem, antistatischem Pinsel reinigen.

  • Seite 97: Abdeckhaube Demontieren

    5.3.3 Abdeckhaube demontieren Voraussetzungen – Flurförderzeug für Wartung Reparatur vorbereitet, siehe Seite 93. Benötigtes Werkzeug und Material – Kreuzschlitzschraubendreher Vorgehensweise • Zwei Schrauben (83) entfernen, welche das Schutzgitter (82) befestigen. • Die Deichsel um 90 Grad drehen. • Das Schutzgitter vorsichtig anheben. •...

  • Seite 98: Hydraulikölstand Prüfen

    Hydraulikölstand prüfen Voraussetzungen – Flurförderzeug ist für Wartungs- und Instandhaltungsarbeiten vorbereitet, siehe Seite 93 Benötigtes Werkzeug und Material – Hydrauliköl, max. 250 ml – Drehmomentschlüssel, Inbusschlüssel (Breite 5 mm) – Reinigungstücher – Trichter Vorgehensweise • Die Schraube (86) vom Öleinfüllstutzen (88) entfernen. •...

  • Seite 99: Elektrische Sicherungen Prüfen

    Elektrische Sicherungen prüfen Sicherungen überprüfen Voraussetzungen – Flurförderzeug für Wartung Reparatur vorbereitet, siehe Seite 93. – Abdeckung (85) demontieren, siehe Seite 97. Vorgehensweise • Sicherungen gemäß Tabelle korrekten Wert prüfen und nötigenfalls wechseln. Die Sicherungen sind jetzt überprüft. Zum Schutz Bewertung Steuersicherung Elektronik 10 A...

  • Seite 100: Stilllegung Des Flurförderzeugs

    Stilllegung des Flurförderzeugs Wenn das Fahrzeug etwa aus betrieblichen Gründen länger als einen Monat außer Betrieb genommen wird, muss es in einem frostfreien und trockenen Raum abgestellt werden. Vor, während und nach der Außerbetriebnahme müssen alle nachfolgend beschriebenen Maßnahmen getroffen werden. WARNUNG! Sicheres Heben und Aufbocken des Fahrzeugs Zum Heben des Fahrzeugs darf das Hebegeschirr nur an den speziell für diesen...

  • Seite 101: Vor Der Außerbetriebnahme Des Fahrzeugs

    Vor der Außerbetriebnahme des Fahrzeugs Vorgehensweise • Das Flurförderzeug gründlich reinigen, siehe Seite 95. • Flurförderzeug vor unbeabsichtigtem Wegrollen sichern. • Alle nicht mit einem Farbanstrich versehenen mechanischen Bauteile mit einem dünnen Öl- oder Fettfilm versehen. • Batterie laden, siehe Seite 53. •...

  • Seite 102: Sicherheitsprüfung Nach Zeit Und Außergewöhnlichen Vorkommnissen

    Sicherheitsprüfung nach Zeit und außergewöhnlichen Vorkommnissen Das Flurförderzeug muss mindestens einmal jährlich (nationale Vorschriften beachten) oder nach besonderen Vorkommnissen durch eine hierfür besonders qualifizierte Person geprüft werden. Der Hersteller bietet für die Sicherheitsprüfung einen Service an, der von speziell für diese Tätigkeit ausgebildetem Personal durchgeführt wird.

  • Seite 103: G Wartung, Inspektion Und Wechsel Auszutauschender Wartungsteile

    G Wartung, Inspektion und Wechsel auszutauschender Wartungsteile WARNUNG! Unfallgefahr durch vernachlässigte Wartung Eine Vernachlässigung der regelmäßigen Wartung und Inspektion kann zum Ausfall des Flurförderzeugs führen und bildet zudem ein Gefahrenpotential für Personen und Betrieb. uEine gründliche und fachgerechte Wartung und Inspektion ist eine der wichtigsten Voraussetzungen für einen sicheren Einsatz des Flurförderzeugs.

  • Seite 104: Inhalte Der Instandhaltung Cbd 12W Li

    Inhalte der Instandhaltung CBD 12W Li Erstellt am: 2020-02-28 08:00 Betreiber Durchzuführen alle 50 Betriebsstunden, jedoch mindestens einmal pro Woche. 1.1.1 Wartungsinhalte 1.1.1.1 Serienausstattung Bremsen Bremse auf Funktion testen. Hyd. Bewegungen Füllstand des Hydrauliköls korrigieren. Lenken Deichselrückstellung auf Funktion testen.
  • Seite 105 1.1.2 Inspektionsinhalte 1.1.2.1 Serienausstattung Folgende Punkte sind zu prüfen: Elektrik Warn- und Sicherheitseinrichtungen gemäß der Betriebsanleitung Anzeigen und Bedienelemente auf Funktion Schalter NOTAUS auf Funktion und Beschädigung Energieversorgung Batterie und Batteriekomponenten auf Beschädigung Batteriestecker auf festen Sitz, Funktion und Beschädigung Fahren Auffahrsicherheitstaster auf Funktion und Beschädigung Räder auf Verschleiß...

  • Seite 106: Kundendienst

    Kundendienst 1.2.1 Wartungsinhalte Durchzuführen gemäß Wartungsintervall CBD 12W Li alle 1000 Betriebsstunden, jedoch mindestens einmal pro Jahr. 1.2.1.1 Serienausstattung Bremsen Bremse auf Funktion testen. Lüftspalt der Magnetbremse messen. Elektrik Mikroschalter einstellen. Schaltschütze und/oder Relais auf Funktion testen. Rahmenschluss-Prüfung durchführen. Energieversorgung Batteriespannung messen.
  • Seite 107 1.2.2 Inspektionsinhalte Folgende Punkte sind zu prüfen: 1.2.2.1 Serienausstattung Elektrik Kabel- und Motorbefestigung auf festen Sitz und Beschädigung Warn- und Sicherheitseinrichtungen gemäß der Betriebsanleitung Anzeigen und Bedienelemente auf Funktion Mikroschalter auf Funktion und Beschädigung Schalter NOTAUS auf Funktion und Beschädigung Schaltschütze und/oder Relais auf Verschleiß...
  • Seite 108 1.2.3 Wartungsteile Der Hersteller empfiehlt, die nachfolgenden Wartungsteile in den angegebenen Intervallen auszutauschen. 1.2.3.1 Serienausstattung Wartungsteil Betriebsstunden Monate Hydraulik - Be- und Entlüftungsfilter 2000 Hydrauliköl 2000...
