GERÄTEBESCHREIBUNG
2
3
4
5
6
7
10

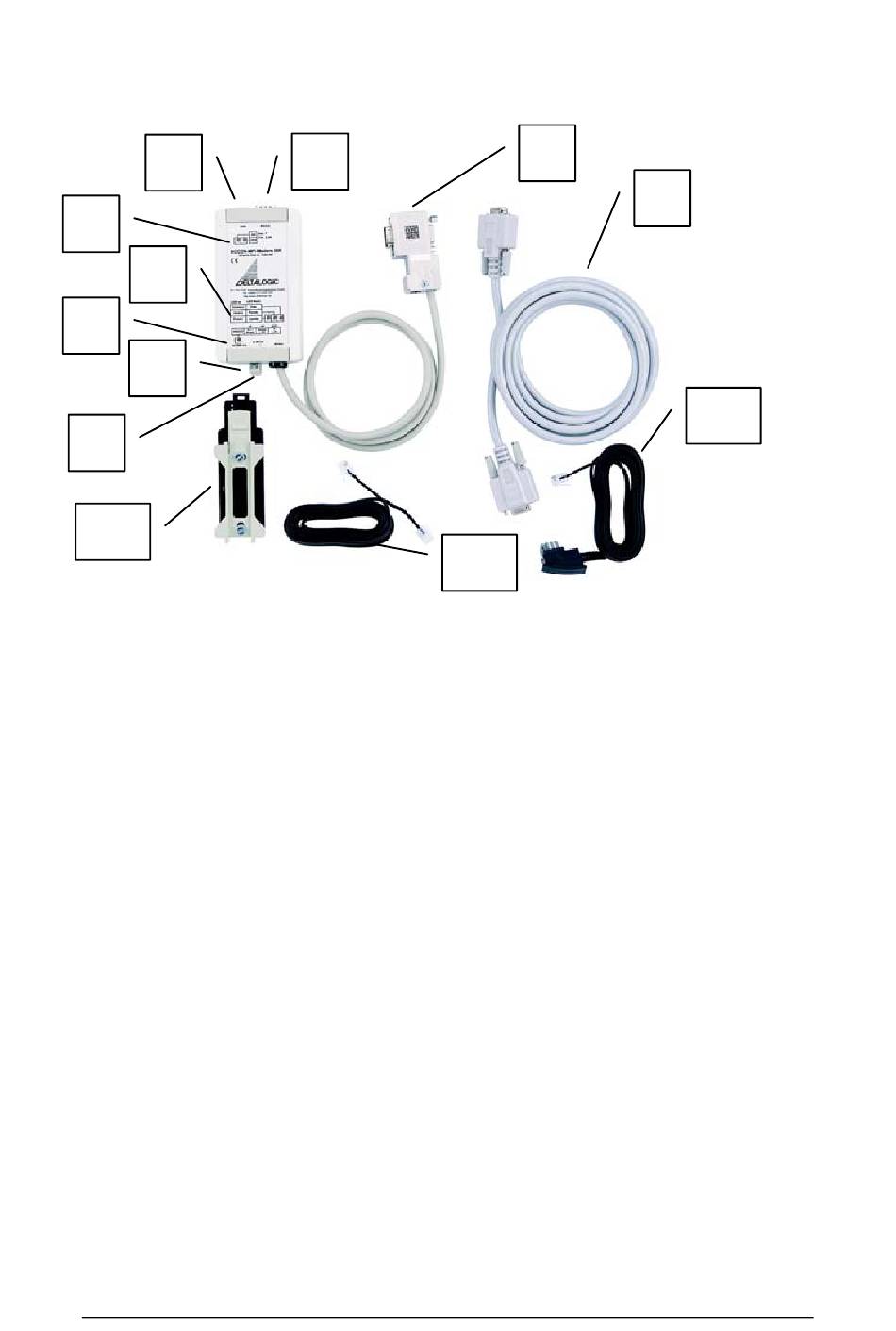

Abbildung 2: ACCON-MPI-Modem 56k
1)
RS-232-Schnittstelle für die Kommunikation mit dem PC
2)
RJ11-Anschluss zum Verbinden des Gerätes mit einer TAE-Dose
3)
Modem LEDs
4)
Status LEDs
5)
RS-232 LED
6)
Schalter zur Wahl der Betriebsart (Mikroschalter)
7)
Spannungsversorgungsbuchse zur Versorgung von 24 VDC.
Bitte beachten Sie die Polarität.
8)
Busstecker mit PG-Buchse, zuschaltbarem Abschlusswiderstand und
einer 1,2 Meter langen Anschlussleitung.
9)
PC-Anschlusskabel
10) Hutschienenhalterung
11) TAE-Anschlusskabel
12) RJ11-Anschlusskabel
ACCON-MPI-Modem 56k
1
12
8
9
11
6
