Beispiel: Einstellen des lokalen Modems

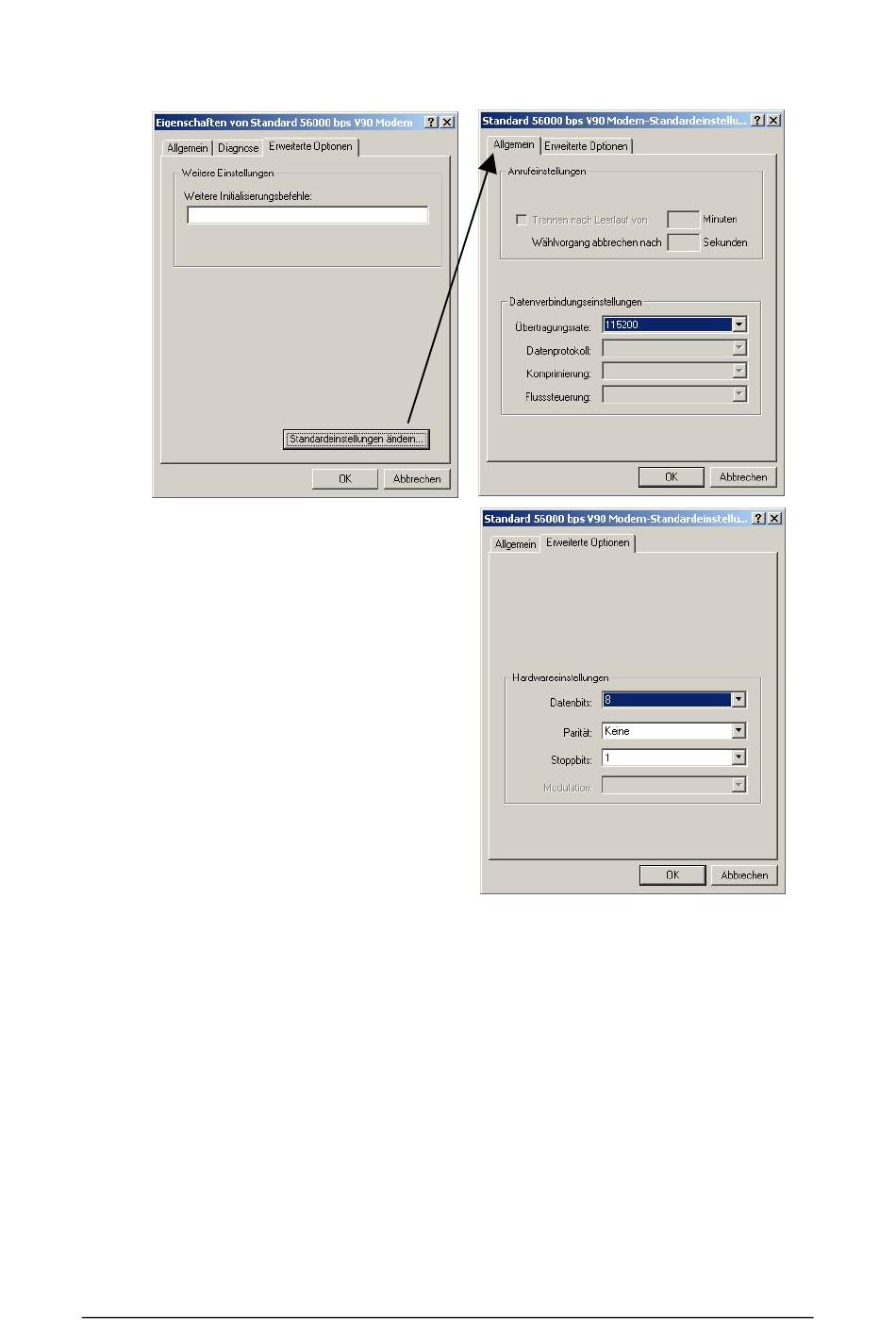

Abbildung 5: Einstellungen des lokalen Modems
Installation des ACCON-MPI-Modem 56k an der Anlage
Montieren Sie das ACCON-MPI-Modem 56k mit den angegebenen
Mindestabständen im Schaltschrank.
Wenn notwendig, schließen Sie 24 VDC an der Spannungsversorgungs-
buchse an. Bitte achten Sie auf die Polarität. Schließen Sie das ACCON-
MPI-Modem 56k mit dem TAE- oder RJ11-Anschlusskabel an das
Telefonnetz an. Wird das Gerät mit Spannung versorgt, sollten nur die
Power LED und die grüne RS-232 LED leuchten. Ist die RS-232 LED au
s
oder leuchtet sie rot, stellen Sie den Mikroschalter auf »Ext.«.
ACCON-MPI-Modem 56k
13
