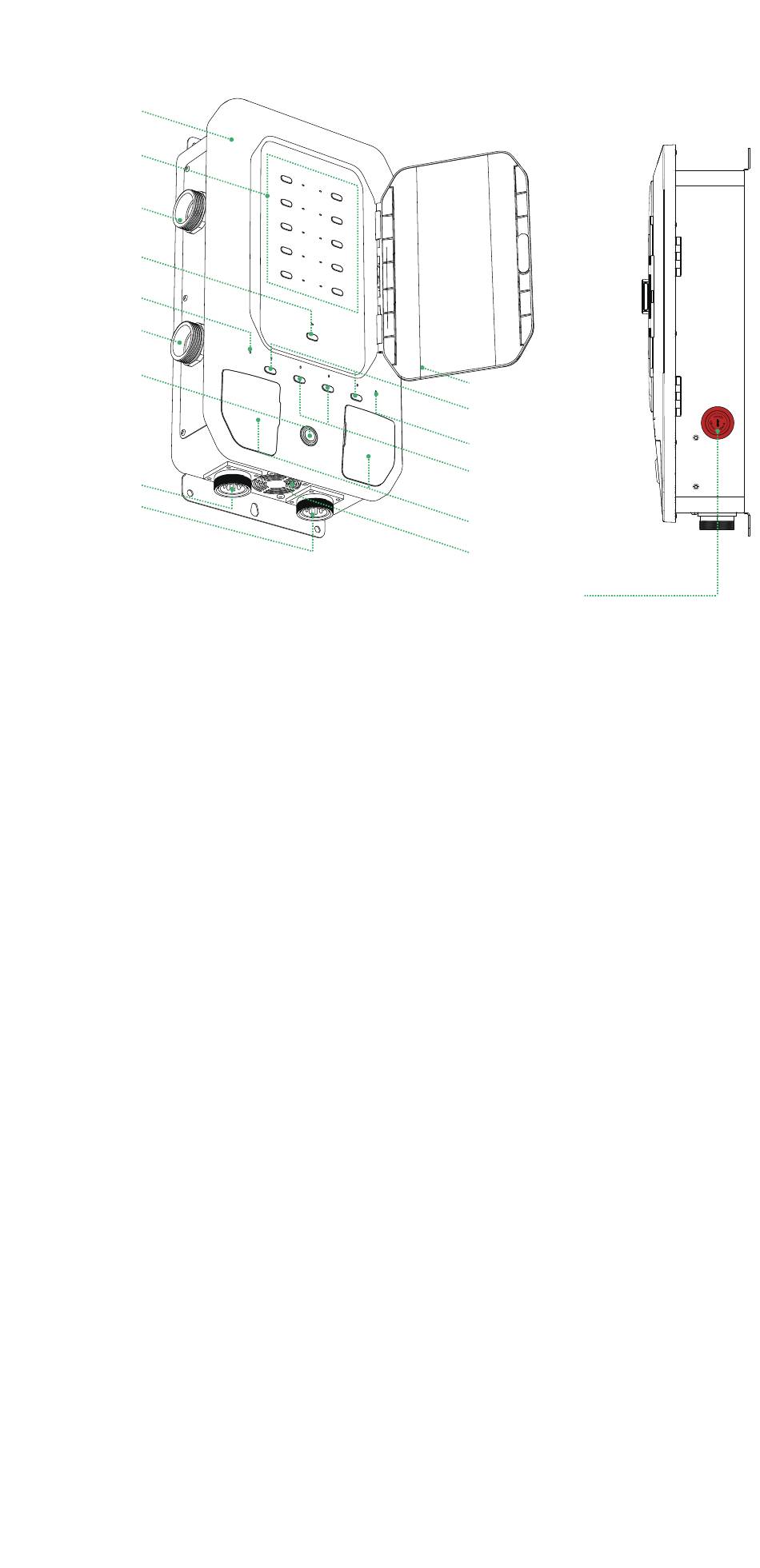

5.2 Extern
Frontplatte
Lastkreise
Reset-Tasten
& Anzeigeleuchten
Ausgangskabel
IoT-Reset-Taste
& Anzeige
Netzstrom-
Anzeige
Eingangskabel
Netz-/
Pausetaste
ZenX-Anschluss 1
ZenX-Anschluss 2
1. Lastkreise
Das Home-Panel kann mit bis zu 10 Lastkreisen konfiguriert werden, mit
den Kreisen 1, 3, 5, 7 und 9 links und 2, 4, 6, 8 und 10 rechts. Es gibt eine
Taste, mit der Benutzer jedes Stromkreisrelais EIN-/AUSSCHALTEN oder
manuell zurücksetzen können, wenn ein Überstromereignis im Stromkreis
aufgetreten ist.
2. Netzstrom-Anzeigeleuchte und ZenX-Anschluss-Anzeigeleuchten
Es gibt drei Stromquellenanzeigen auf dem Home-Panel, eine für
den Netzstrom und zwei für die SuperBase V. Wenn eine dieser
Anzeigeleuchten leuchtet, wird das Home-Panel von dieser Quelle mit
Strom versorgt und kann deswegen nicht zur Wartung geöffnet werden.
3. ZenX-Anschluss-Taste
An der Unterseite des Home-Panels befinden sich zwei ZenX-Anschlüsse.
Sie verbinden SuperBase Vs mit dem Home-Panel über das ZenX-Kabel
(eines für jede SuperBase V). Drücken Sie die entsprechenden Tasten, um
die SuperBase V bereit für die Ausgang oder den Ladevorgang zu machen.
4. EV-Steckdose und Taste
Am Home-Panel sind zwei Steckdosen zum Aufladen von
Elektrofahrzeugen vorhanden. Mittlerweile sind sie nur im Netz-Modus
verfügbar, und es wird empfohlen, diese in Verbindung mit dem mobilen
EV-Ladegerät von Zendure (nicht im Lieferumfang enthalten) zu
verwenden.
5. loT-Reset-Taste und Anzeigeleuchte
Diese Taste kann verwendet werden, um die Kopplung zurückzusetzen
und eine Verbindung zum WLAN-Netzwerk herzustellen.
6. Fehleranzeige
Diese Anzeigeleuchte ist normalerweise aus, wenn im Inneren kein
Fehler vorliegt. Sie wird rot leuchten, wenn ein Fehler im Produkt vorliegt.
Benutzer können die Zendure-App öffnen, um detaillierte Informationen zu
erhalten. Wenn irgendwelche Probleme auftreten, wenden Sie sich bitte
an den Kundendienst, um Unterstützung zu erhalten.
7. Netz-/Pause-Taste und Anzeigeleuchten
Diese Taste schaltet die 10 Lastkreise EIN/AUS. Die Netzwerkverbindung
wird nicht beeinträchtigt.
* Dies ist nur eine „Schnelltrennung", die im Notfall die Stromversorgung
für die Lasten manuell unterbricht. Der Wechselstrom-Eingang und alle
angeschlossenen SuperBase V werden energiegeladen bleiben.
Schutzabdeckung
EV-Steckdosentasten
& Anzeigeleuchten
Fehleranzeige
ZenX Anschlusstasten
& Anzeigeleuchten
EV-Steckdosen
Kühlventilator
Not-Aus-Schalter
