4.2 Montage der Klingen

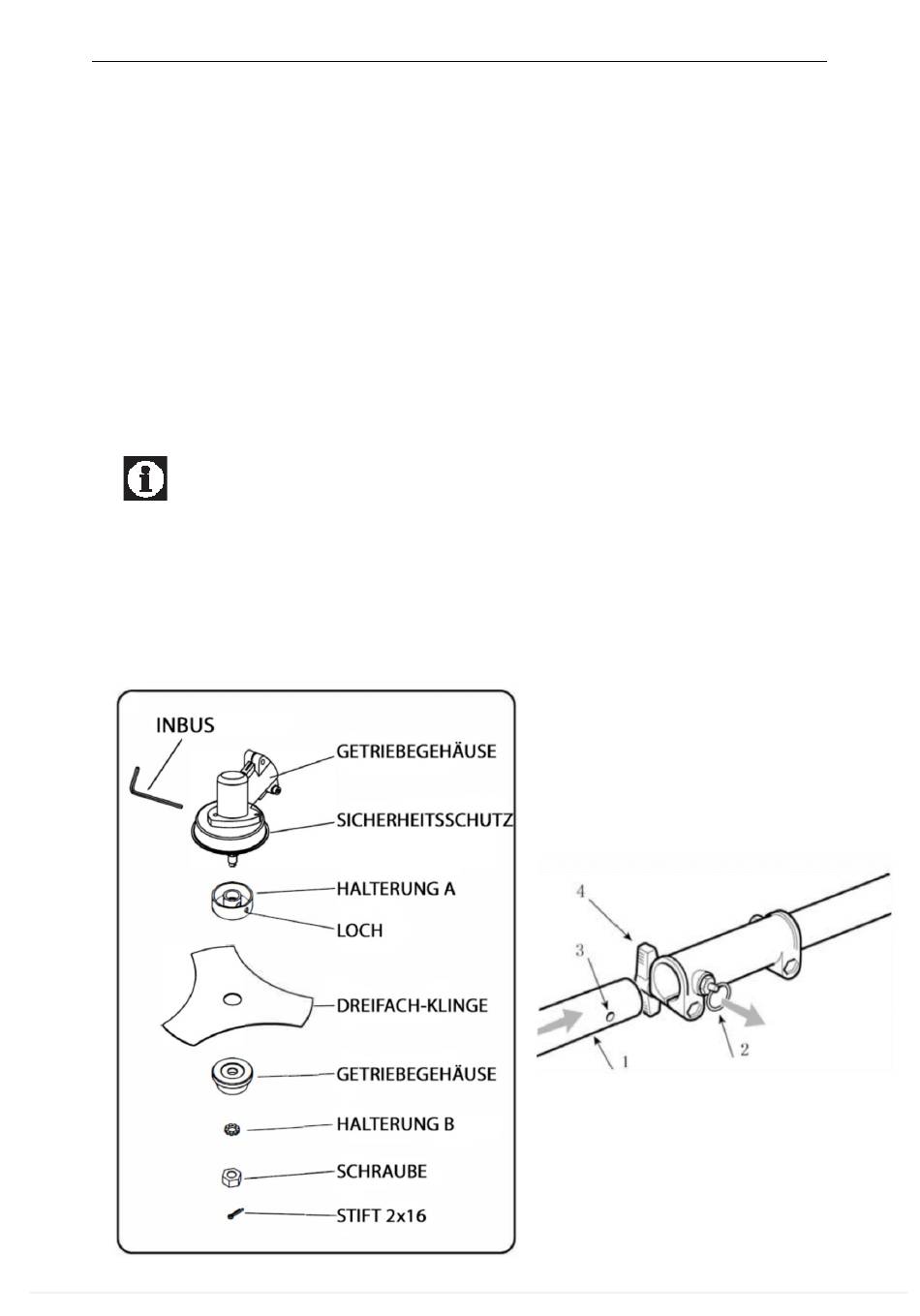

• Platzieren Sie den Halter A über dem Getriebegehäuse mit der Lochseite zum Getriebekopf.
Zentrieren Sie die Klinge auf dem Halter A und stellen Sie sicher, dass die Klinge plan aufliegt.
•
Installieren Sie den Halter B mit der erhöhten Mitte weg von der Klinge.
• Legen Sie die Zahnscheibe auf.
Montieren Sie die linke Mutter durch Drehen im Gegenuhrzeigersinn. Stecken Sie den
•
Gabelschlüssel durch die Bohrung des Getriebegehäuses und die Bohrung im Halter A. Ziehen Sie
die linke Mutter fest an.
Setzen Sie den Stift 2x16 ein und lösen Sie ihn.
•
Tragen Sie Handschuhe und seien Sie vorsichtig bei der Handhabung des Messers.
•
ÜBERMÄßIGE VIBRATIONEN – SOFORT MOTOR STOPPEN! Übermäßige Vibrationen
des Messers bedeuten, dass es nicht richtig installiert ist. Den Motor sofort abstellen und das
Messer überprüfen. Ein unsachgemäß installiertes Messer kann zu Verletzungen führen.
• Ziehen Sie den Anschlagstift (2) heraus und schieben Sie den unteren Teil der Stange (1) ganz
nach unten, bis der Anschlagstift (2) in das Loch (3) in der Stange einrastet. Dies geht leichter,
wenn Sie den unteren Teil der Stange (4) leicht in beide Richtungen drehen. Der Stift (2) sitzt fest,
wenn er vollständig in der Bohrung steckt. - Ziehen Sie abschließend den Knopf (4) fest an.
