4. Montage

4.1 Montage Allgemein

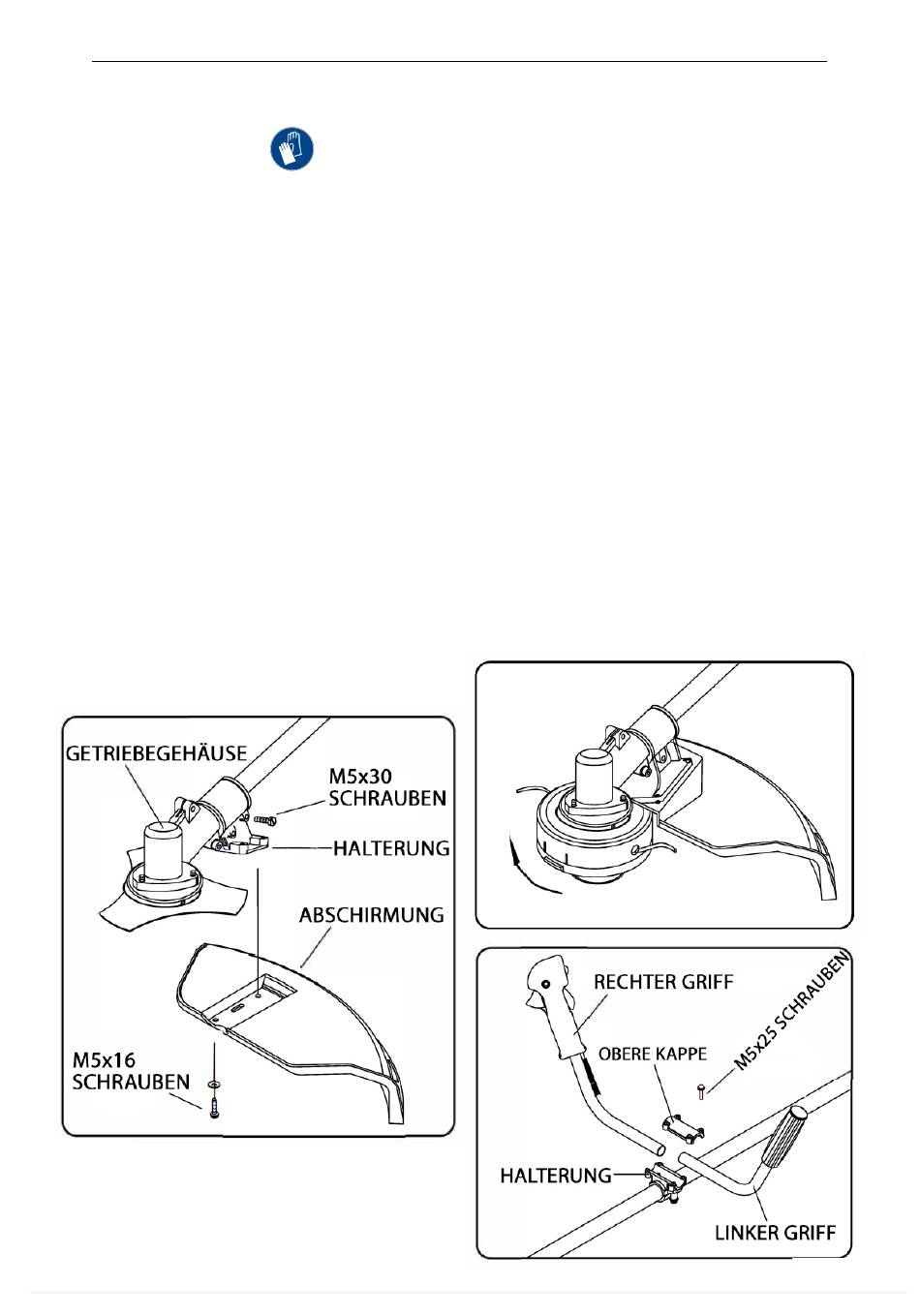

Installation vom Schneidschutz (Abb. 1)
Montieren Sie die Schutzabdeckung mit dem Schutzabdeckungsbügel und den mitgelieferten
•
Schrauben an der Welle.
• Ziehen Sie die Schrauben fest, nachdem Sie den Halter der Sicherheitsabdeckung an der
entsprechenden Position eingestellt haben.
Installation vom Fadenkopf (Abb. 2)
Bohrung in der Adapterplatte auf die Bohrung in der Welle ausrichten und Sicherungswerkzeug
•
montieren. Messerkopf auf die Welle schrauben (im Uhrzeigersinn), bis er festsitzt. Entfernen Sie
das Sicherungswerkzeug.
Installation des Griffs (Abb. 3)
Bringen Sie den Griff in die Halterung ein, positionieren Sie ihn in entsprechender Position und
•
ziehen Sie die vier Schrauben M5X25 fest.
Abb. 1
Abb. 2
Abb. 3
