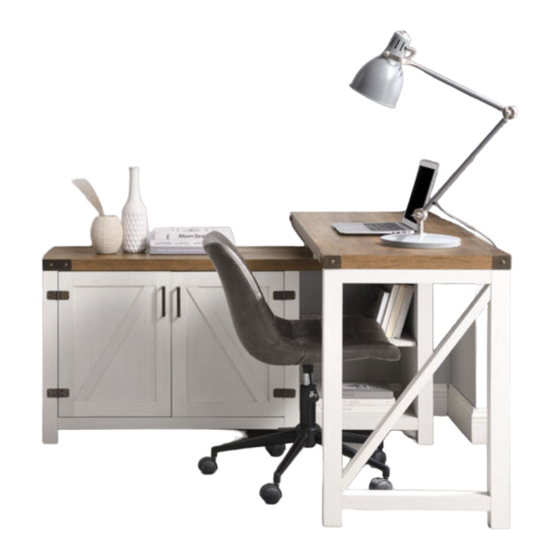

Walker Edison BDHO52CD Montageanleitung
  1. Anleitungen
  2. Marken
  3. Walker Edison Anleitungen
  4. Möbel
  5. BDHO52CD
  6. Montageanleitung

Walker Edison BDHO52CD Montageanleitung

Vorschau ausblenden

Werbung

Quicklinks

Diese Anleitung herunterladen
BDHO52CD
Ítem N.°:
BDHO52CD
TM
©
Copyright
2021 by Walker Edison Furniture Co., LLC. All rights reserved.
BDHO52CD
Artikel# :
BDHO52CD
Revised 09/03/2022 (R)
P.1

Werbung

loading

Verwandte Anleitungen für Walker Edison BDHO52CD

Inhaltszusammenfassung für Walker Edison BDHO52CD

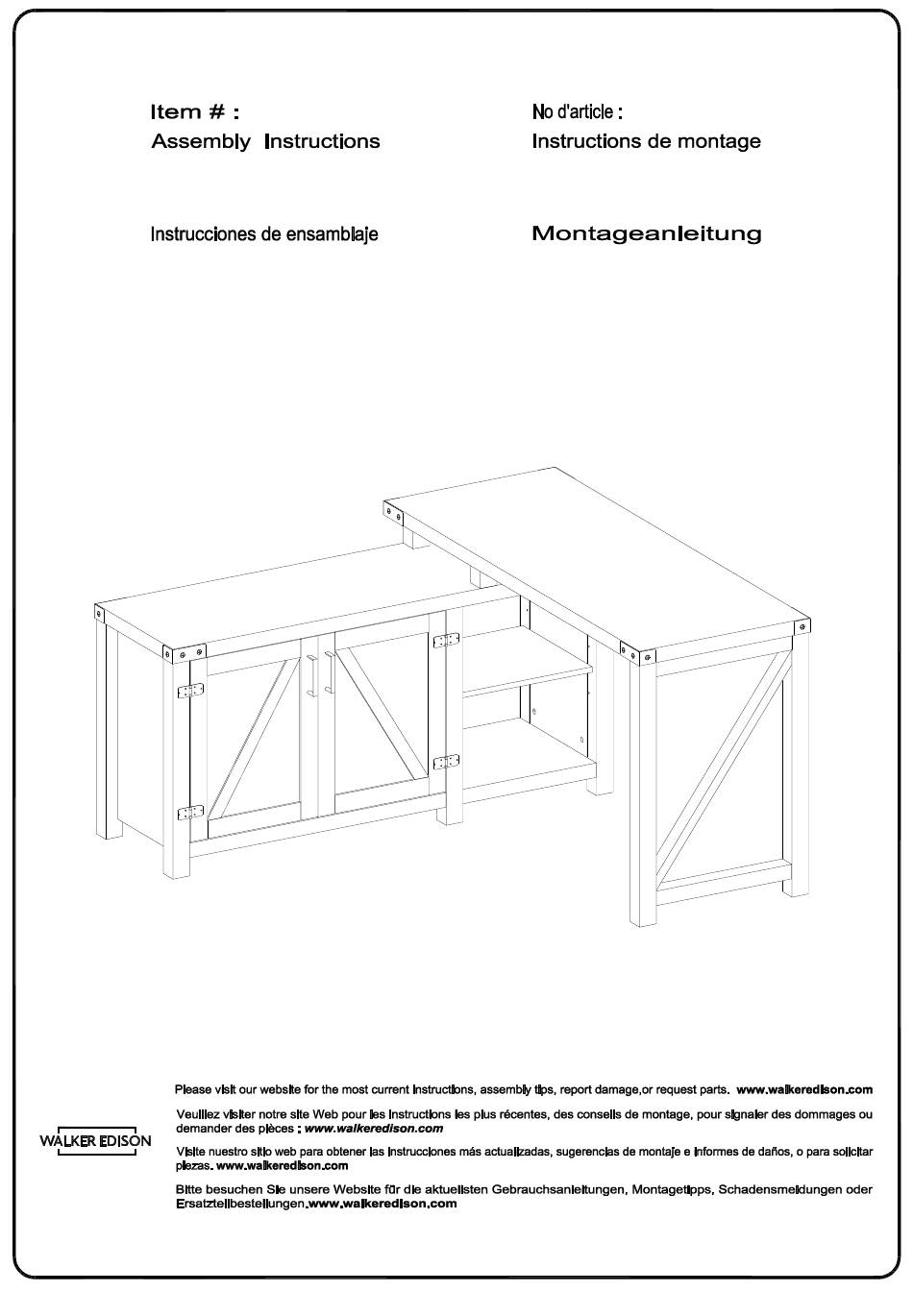

  • Seite 1 BDHO52CD BDHO52CD Ítem N.°: Artikel# : BDHO52CD BDHO52CD Revised 09/03/2022 (R) © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved.
  • Seite 2 A Phillips head screwdriver is required for the assembly of this product . VII. Power tools should not be used to assemble this product. VIII. Drill may be needed for securing product to wall. (EN) © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved.
  • Seite 3 Un tournevis cruciforme est requis pour le montage de ce produit. Des outils électriques ne doivent pas être utilisés pour monter ce produit. VII. Une perceuse peut être nécessaire pour fixer le produit au mur. VIII. (FR) © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved.
  • Seite 4 No se deberán usar herramientas eléctricas en el ensamblaje de este producto. VII. Es probable que se necesite un taladro para asegurar el producto a la pared. VIII. (ESP) © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved.

  • Seite 5: Allgemeine Montagerichtlinien

    Zur Montage dieses Produkts wird ein Phillips Schlitzschraubenzieher benötigt. Es dürfen keine Elektrowerkzeuge zur Montage dieses Produkts verwendet werden. VII. Möglicherweise wird ein Bohrer benötigt, um das Produkt an der Wand zu befestigen. VIII. (DE) © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved.

  • Seite 6: Lista De Piezas

    Lista de piezas © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved.
  • Seite 7 Cerradura de leva Zylindermutter Ø30mm Sticker Autocollant Pegatina Aufkleber Ø6x50mm Screw Tornillo Schraube Hex key Clé hexagonale Llave hexagonal Inbusschlüssel M6x50mm Bolt Boulon Perno Bolzen Ø6x12mm Bolt Boulon Perno Bolzen © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved.
  • Seite 8 Plastic wedge Cale en plastique Cuña de plástico Kunststoffkeil Ø4x22mm Handle Bolt Boulon de poignée Perno de la manija Griffbolzen Handle Poignée Mango Griff Bolt Boulon Perno Bolzen © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved.
  • Seite 9 Las cantidades de materiales antes mencionadas son necesarias para el ensamblaje apropiado.Se podrían incluir algunas piezas de materiales adicionales. Für die ordnungsgemäße Montage sind die oben aufgeführten Mengen der jeweiligen Beschlägen erforderlich.Möglicherweise sind zusätzliche Beschläge enthalten. © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved.
  • Seite 10 Four Assembly Options Option A Option B © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.10...
  • Seite 11 Four Assembly Options Option C Option D © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.11...
  • Seite 12 Asegure el perno de leva (C) en la parte (1) con un destornillador de cabeza Philips como se muestra en el diagrama. (DE) Befestigen Sie die Nockenschraube (C) in das Teil (1) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.12...
  • Seite 13 Stecken Sie den Holzdübel (A) in das Teil (2). Befestigen Sie die L-förmige Halterung (K) an das Teil (2) mit dem Bolzen (J) durch den Sechskantschlüssel (G) gemäß der Abbildung. © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.13...
  • Seite 14 Stecken Sie den Holzdübel (A) in das Teil (16) ein, dann befestigen Sie die Nockenschraube (C) ins Teil (3) mit dem Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.14...
  • Seite 15 Inserte la clavija de madera (A,B) en la parte (12) según el diagrama. (DE) Stecken Sie den Holzdübel (A,B) in das Teil (12) gemäß der Abbildung ein. © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.15...
  • Seite 16 Inserte la clavija de madera (A) en la parte (13) según el diagrama. (DE) Stecken Sie den Holzdübel (A) in das Teil (13) gemäß der Abbildung ein. © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.16...
  • Seite 17 Inserte la clavija de madera (A) en la parte (10,11) según el diagrama. (DE) Stecken Sie den Holzdübel (A) in das Teil (10,11) gemäß der Abbildung ein. © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.17...
  • Seite 18 Stecken Sie den Holzdübel (A) in das Teil (8,9) ein, dann befestigen Sie die Nockenschraube (C) ins Teil (8,9) mit dem Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.18...
  • Seite 19 Stecken Sie den Holzdübel (A) in das Teil (4,5,6,7) ein, dann befestigen Sie die Nockenschraube (C) in das Teil (4,5,6,7) mit dem Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.19...
  • Seite 20 Befestigen Sie das Teil (8,9) an das Teil (11), und sichern Sie das Teil (8,9) an das Teil (11) mit der Zylindermutter (D) durch den Kopfschraubendreher von Philips gemäß der Abbildung. © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.20...
  • Seite 21 Befestigen Sie das Teil (4,5,6,7) an das Teil (10), und sichern Sie dann das Teil (4,5,6,7) an das Teil (10) mit der Zylindermutter (D) durch den Kopfschraubendreher von Philips gemäß der Abbildung. © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.21...
  • Seite 22 Befestigen Sie das Teil (4,5) an das Teil (12), und sichern Sie das Teil (4,5) an das Teil (12) mit der Zylindermutter (D) durch den Kopfschraubendreher von Philips gemäß der Abbildung. © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.22...
  • Seite 23 Befestigen Sie das Teil (8,9) an das Teil (12), und sichern Sie das Teil (8,9) an das Teil (12) mit der Zylindermutter (D) durch den Kopfschraubendreher von Philips gemäß der Abbildung. © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.23...
  • Seite 24 Befestigen Sie das Teil (8,9) an das Teil (13), und sichern Sie das Teil (8,9) an das Teil (13) mit der Zylindermutter (D) durch den Kopfschraubendreher von Philips gemäß der Abbildung. © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.24...
  • Seite 25 Befestigen Sie das Teil (6,7) an das Teil (13), und sichern Sie das Teil (6,7) an das Teil (13) mit der Zylindermutter (D) durch den Kopfschraubendreher von Philips gemäß der Abbildung. © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.25...
  • Seite 26 Use el perno (H,J) para fijar la parte (2) a la parte (1) con la llave hexagonal (G) según el diagrama. (DE) Befestigen Sie das Teil (2) ans Teil (1) mit dem Bolzen (H,J ) durch den Sechskantschlüssel (G) gemäß der Abbildung. © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.26...
  • Seite 27 Use el tornillo (N) para fijar la bisagra (M) a la parte (18,19) con un destornillador de cabeza Philips según el diagrama. (DE) Befestigen Sie das Scharnier (M) an das Teil (18,19) durch den Kreuzschlitzschraubendreher von Philips mit der Schraube (N) gemäß der Abbildung. © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.27...
  • Seite 28 Befestigen Sie den Bolzen (T) in das Teil (18,19) durch den Kreuzschlitzschraubendreher von Philips, dann befestigen Sie den Griff (S) an das Teil (18,19) mit dem Griffbolzen (R) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.28...
  • Seite 29 Befestigen Sie das Teil (16) an das Teil (3) mit der Schraube (F) durch den Sechskantschlüssel (G) , dann befestigen Sie den Türstopper (U) in das Teil (3) mit der Schraube(V) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.29...
  • Seite 30 Place part (17) as per diagram. (FR) Placez la pièce (17) conformément au schéma. (ESP) Ponga la parte (17) según el diagrama. (DE) Setzen Sie das Teil (17) gemäß der Abbildung ein. © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.30...
  • Seite 31 Befestigen Sie das Teil (3) an das Teil (10,11), und sichern Sie das Teil (3) an das Teil (10,11) mit der Zylindermutter (D) durch den Kopfschraubendreher von Philips gemäß der Abbildung. © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.31...
  • Seite 32 Use el tornillo (P) para fijar la cuña de plástico (Q) a la parte (17), con un destornillador de cabeza Philips según el diagrama. (DE) Befestigen Sie den Kunststoffkeil (Q) ans Teil (17) mit der Schraube (P) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.32...
  • Seite 33 Regal nicht verkanten. Setzen Sie das Teil (14,15) in die Baueinheit gemäß der Abbildung ein. Neigen Sie das verstellbare Regal (14,15) und legen Sie es auf die Regalstützstifte. © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.33...
  • Seite 34 Use el tornillo (N) para fijar la bisagra (M) a la parte (4,8) con un destornillador de cabeza Philips según el diagrama. (DE) Befestigen Sie das Scharnier (M) an das Teil (4,8) durch den Kreuzschlitzschraubendreher von Philips mit der Schraube (N) gemäß der Abbildung. © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.34...
  • Seite 35 Befestigen Sie das Teil (1) an das Teil (16), und sichern Sie das Teil (1) an das Teil (16) mit der Zylindermutter (D) durch den Kopfschraubendreher von Philips gemäß der Abbildung. © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.35...
  • Seite 36 Placez l'autocollant (E) pour couvrir les trous conformément au schéma. (ESP) Coloque la pegatina (E) que cubre los agujeros según el diagrama. (DE) Platzieren Sie den Aufkleber (E) auf die Bohrungen gemäß der Abbildung. © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.36...
  • Seite 37 Step 26A Option A Final Assembly © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.37...
  • Seite 38 Befestigen Sie das Teil (1) an das Teil (16), und sichern Sie das Teil (1) an das Teil (16) mit der Zylindermutter (D) durch den Kopfschraubendreher von Philips gemäß der Abbildung. © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.38...
  • Seite 39 Placez l'autocollant (E) pour couvrir les trous conformément au schéma. (ESP) Coloque la pegatina (E) que cubre los agujeros según el diagrama. (DE) Platzieren Sie den Aufkleber (E) auf die Bohrungen gemäß der Abbildung. © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.39...
  • Seite 40 Step 26B Option B Final Assembly © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.40...
  • Seite 41 Befestigen Sie das Teil (16) an das Teil (3) mit der Schraube (F) durch den Sechskantschlüssel (G), dann befestigen Sie den Türstopper (U) in das Teil (3) mit der Schraube(V) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.41...
  • Seite 42 Place part (17) as per diagram. (FR) Placez la pièce (17) conformément au schéma. (ESP) Ponga la parte (17) según el diagrama. (DE) Setzen Sie das Teil (17) gemäß der Abbildung ein. © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.42...
  • Seite 43 Befestigen Sie das Teil (3) an das Teil (10,11), und sichern Sie das Teil (3) an das Teil (10,11) mit der Zylindermutter (D) durch den Kopfschraubendreher von Philips gemäß der Abbildung. © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.43...
  • Seite 44 Use el tornillo (P) para fijar la cuña de plástico (Q) a la parte(17), con un destornillador de cabeza Philips según el diagrama. (DE) Befestigen Sie den Kunststoffkeil (Q) ans Teil (17) mit der Schraube (P) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.44...
  • Seite 45 Regal nicht verkanten. Setzen Sie das Teil (14,15) in die Baueinheit gemäß der Abbildung ein. Neigen Sie das verstellbare Regal (14,15) und legen Sie es auf die Regalstützstifte. © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.45...
  • Seite 46 Use el tornillo (N) para fijar la bisagra (M) a la parte (5,9) con un destornillador de cabeza Philips según el diagrama. (DE) Befestigen Sie das Scharnier (M) an das Teil (5,9) durch den Kreuzschlitzschraubendreher von Philips mit der Schraube (N) gemäß der Abbildung. © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.46...
  • Seite 47 Befestigen Sie das Teil (1) an das Teil (16), und sichern Sie das Teil (1) an das Teil (16) mit der Zylindermutter (D) durch den Kopfschraubendreher von Philips gemäß der Abbildung. © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.47...
  • Seite 48 Placez l'autocollant (E) pour couvrir les trous conformément au schéma. (ESP) Coloque la pegatina (E) que cubre los agujeros según el diagrama. (DE) Platzieren Sie den Aufkleber (E) auf die Bohrungen gemäß der Abbildung. © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.48...
  • Seite 49 Step 26C Option C Final Assembly © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.49...
  • Seite 50 Befestigen Sie das Teil (1) an das Teil (16), und sichern Sie das Teil (1) an das Teil (16) mit der Zylindermutter (D) durch den Kopfschraubendreher von Philips gemäß der Abbildung. © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.50...
  • Seite 51 Placez l'autocollant (E) pour couvrir les trous conformément au schéma. (ESP) Coloque la pegatina (E) que cubre los agujeros según el diagrama. (DE) Platzieren Sie den Aufkleber (E) auf die Bohrungen gemäß der Abbildung. © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.51...
  • Seite 52 Step 26D Option D Final Assembly © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.52...
