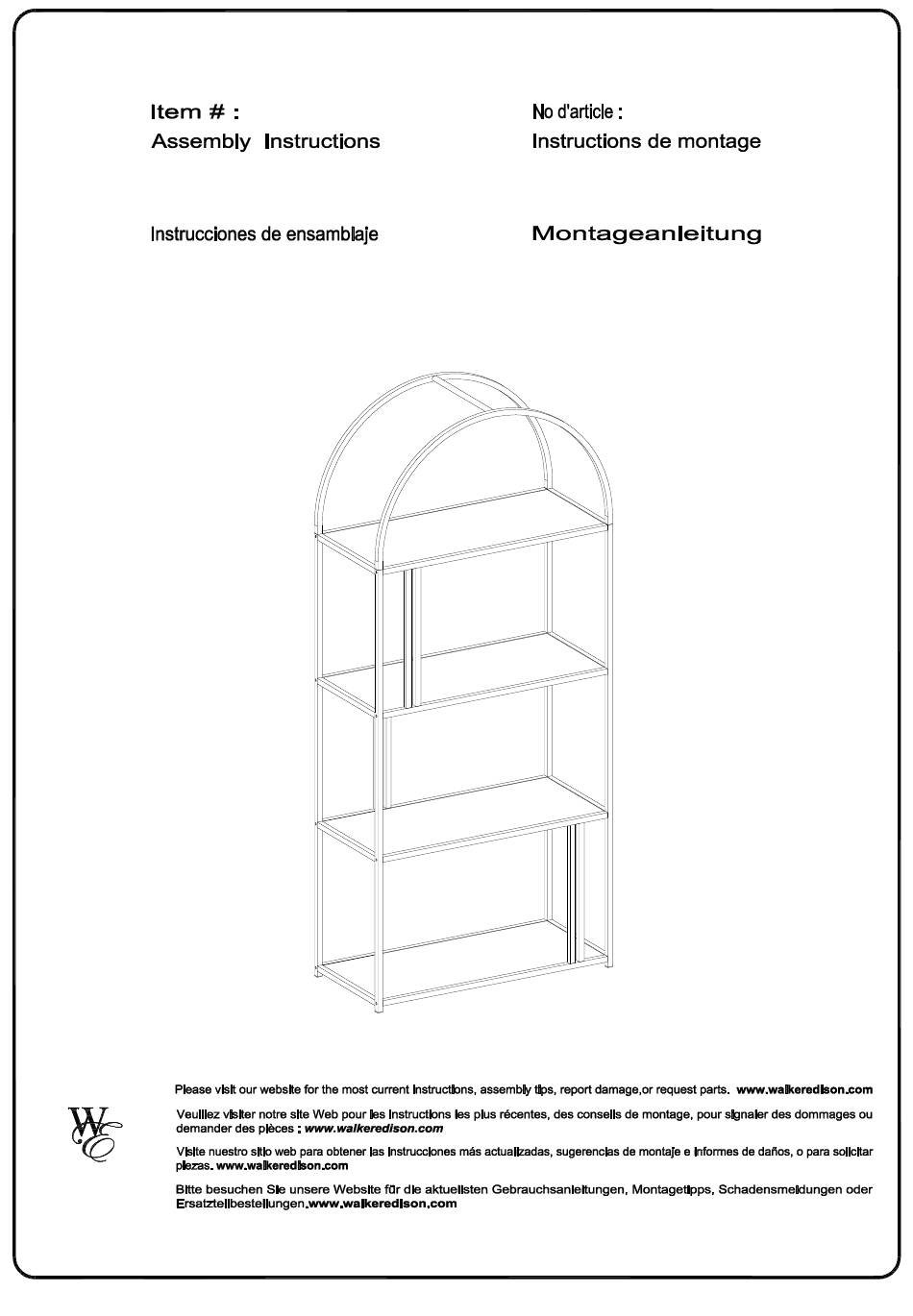

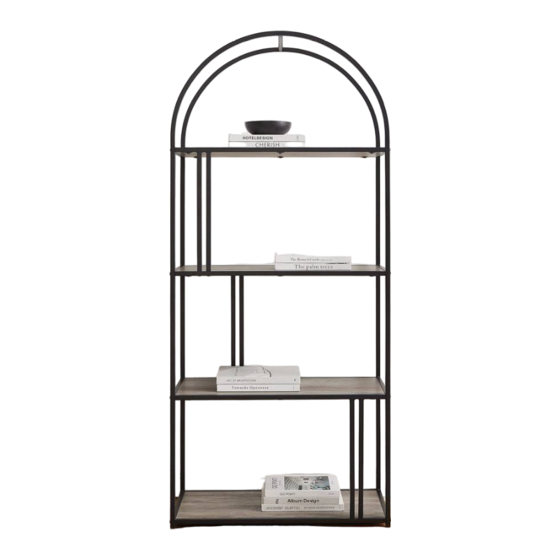

- Seite 1 BS68ARCH BS68ARCH Ítem N.°: Artikel# : BS68ARCH BS68ARCH Walker Edison ® Revised 17/11/2020 (I) © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved.
-
Seite 2: Instructions De Montage Générales
Die Haupthardware, die zum Zusammenbau dieses Produkts verwendet wird, sind: Schrauben und Muttern. Elektrowerkzeuge sollten nicht für die Montage dieses Produkts verwendet werden. Möglicherweise ist ein Bohrer zur Befestigung des Produkts an der Wand erforderlich. (DE) © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved. -
Seite 3: Lista De Piezas
Lista de piezas © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved. - Seite 4 Bolt Boulon Perno Bolzen Ø1/4''x25mm Bolt Boulon Perno Bolzen Hex Key Clé hexagonale Llave hexagonal Inbusschlüssel Ø16mm Flat washer Rondelle plate Arandela plana Unterlegscheibe Ø4x30mm Screw Tornillo Schraube © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved.
- Seite 5 Las cantidades de materiales antes mencionadas son necesarias para el ensamblaje apropiado.Se podrían incluir algunas piezas de materiales adicionales. Für die ordnungsgemäße Montage sind die oben aufgeführten Mengen der jeweiligen Beschlägen erforderlich.Möglicherweise sind zusätzliche Beschläge enthalten. © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved.
- Seite 6 Use el perno (A) para fijar las partes (5,8,9,10) a la parte (11) con la llave hexagonal (E) según el diagrama. (DE) Befestigen Sie die Teile (5,8,9,10) ans Teil (11) mit dem Bolzen (A) durch den Sechskantschlüssel (E) gemäß der Abbildung. © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved.
- Seite 7 Befestigen Sie die Teile(4,5,6,7) an das Teil (11) mit dem Bolzen (A), befestigen Sie die L-förmige Halterung (H) und das Teil (5) an die Teile (11) mit dem Bolzen (C), durch den Sechskantschlüssel (E) gemäß Abbildung ein. © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved.
- Seite 8 Befestigen Sie die Teile (6) ans Teil (4), das Teil (9) ans Teil(7), und das Teil (10) ans Teil(8) mit dem Bolzen (B) durch den Sechskantschlüssel (E) gemäß der Abbildung. © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved.
- Seite 9 Use el perno (B) para fijar la parte (12) a las partes (5,6,7,8,9,10) con la llave hexagonal (E) según el diagrama. (DE) Befestigen Sie das Teil (12) ans die Teile (5,6,7,8,9,10) mit dem Bolzen (B) durch den Sechskantschlüssel (E) gemäß der Abbildung . © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved.
- Seite 10 Use el perno (B) para fijar la parte (12) a las partes (5,6,7,8,9,10) con la llave hexagonal (E) según el diagrama. (DE) Befestigen Sie das Teil (12) ans die Teile (5,6,7,8,9,10) mit dem Bolzen (B) durch den Sechskantschlüssel (E) gemäß der Abbildung . © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved. P.10...
- Seite 11 Fixez le boulon (D) à la pièce(2) conformément au schéma. (ESP) Fije el perno (D) a la parte(2) según el diagrama. (DE) Befestigen Sie den Bolzen(D) an das Teil(2) gemäß der Abbildung. © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved. P.11...
- Seite 12 Inserte le perno (D) de la parte (2) en la parte (1) según el diagrama. (DE) Befestigen Sie dem Bolzen (D) auf dem Teil (2) in das Teil (1) gemäß der Abbildung ein. © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved. P.12...
- Seite 13 Use el perno (B) para fijar la parte (3) a la parte (2) con la llave hexagonal (E) según el diagrama. (DE) Befestigen Sie das Teil (3) ans das Teil (2) mit dem Bolzen (B) durch den Sechskantschlüssel (E) gemäß der Abbildung . © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved. P.13...
- Seite 14 Alinee y inserte las partes(1,3) en los agujeros de la parte (12) según el diagrama. (DE) Richten und stecken Sie die Teile(1,3) in die Bohrung vom Teil (12) gemäß der Abbildung. © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved. P.14...
- Seite 15 (E) según el diagrama. (DE) Befestigen Sie das Teil (12) ins die Teile (1,3) und (4,5) mit dem Bolzen (B) durch den Sechskantschlüssel (E) gemäß der Abbildung . © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved. P.15...
- Seite 16 Befestigen Sie die Unterlegscheibe (F), die L-förmige Halterung (H) und die Mutter (J) an der Wand mit der Schraube (G) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved. P.16...
-
Seite 17: Final Assembly
