3.0 Bedienfeld
4.0 Bedienung
1.
Verbinden Sie das Gerät mit dem Lichtsensor.
2.
Drücken Sie die Ein/Austaste, um das Luxmeter einzuschalten.
3.
Entfernen Sie die Abdeckung des Lichtsensors und halten Sie den Sensor horizontal zu der
Lichtquelle.
4.
Wählen Sie die gewünschte Einheit, Lux oder Fc.
5.
Lesen Sie den angezeigten Wert der Lichtintensität vom Display ab.
Wenn auf dem Display „OL" angezeigt wird, befindet sich der Messwert außerhalb des
Messbereiches. Bitte wählen Sie in diesem Fall einen höheren Messbereich.
6.
Durch Drücken der RANGE Taste wählen Sie zwischen den verschiedenen Messbereichen
(z.B.400.0/4000 Lux).
7.
Durch Drücken der UNITS Taste wechseln Sie zwischen den Messmodulen Lux und
Footcandle (1 fc = 10,76 lux).
8.
Drücken Sie die HOLD Taste, um den aktuellen Wert im Display einzufrieren. Drücken Sie
die Taste erneut um mit der Messung fortzufahren.
9.
Um den Spitzenwert aufzunehmen drücken Sie die PEAK Taste. Nun können Sie durch
kurzes drücken der PEAK Taste die Minimum und Maximum Spitzenwerte aufnehmen.
10.
Maximal und Minimalwerte können durch Drücken der MAX/MIN Taste aufgerufen werden.
Drücken Sie die REL Taste, um die Anzeige auf „0" zu stellen. Nun zieht das Gerät den
11.
aktuellen Messwert vom Endwert ab.
12.
Um die Hintergrundbeleuchtung EIN und AUS zu schalten drücken Sie LOAD Taste.
13.
Wenn Sie Ihre Messung beendet haben, bringen Sie die Abdeckung des Lichtsensors
wieder an und schalten Sie das Gerät ab.

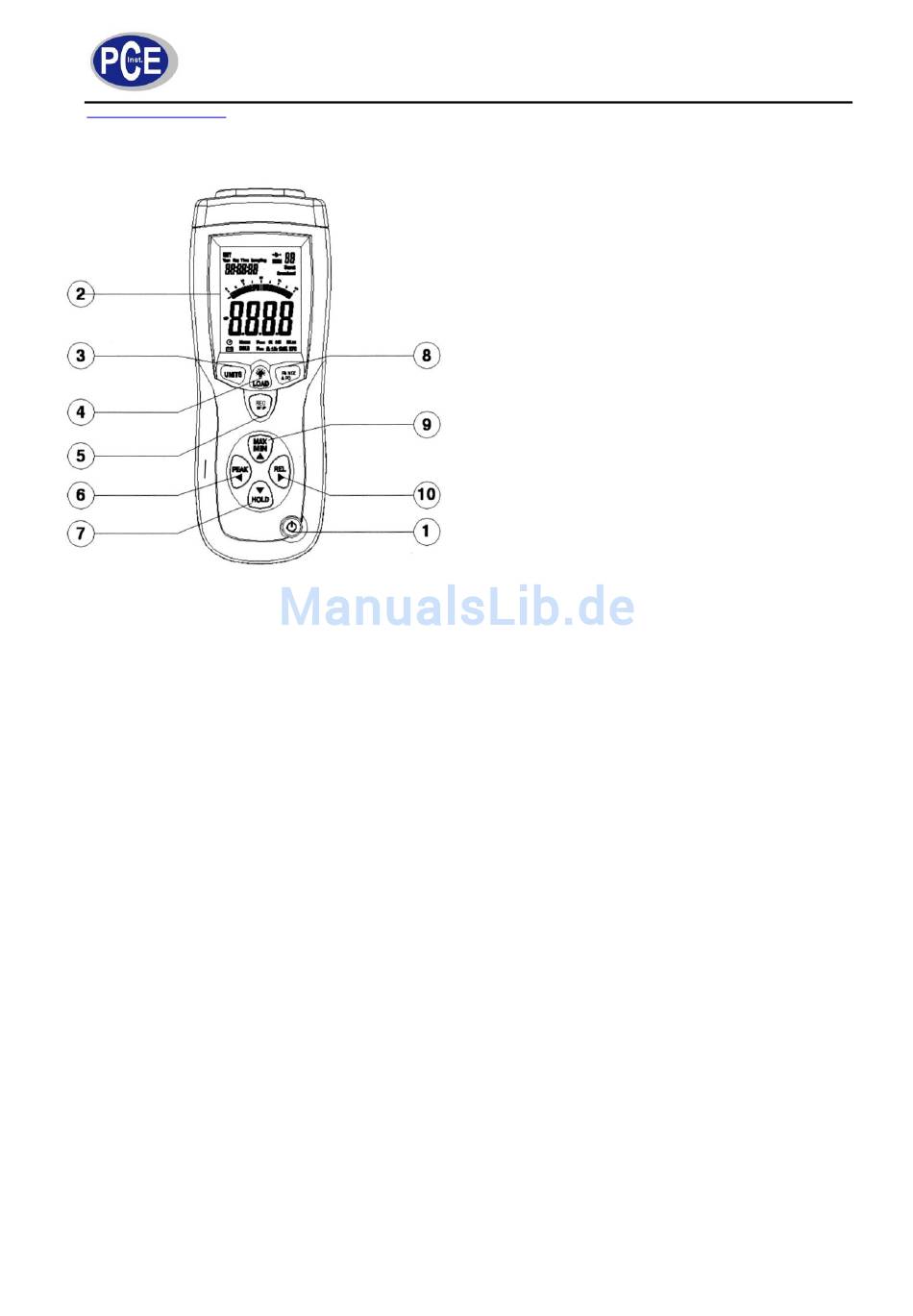

BETRIEBSANLEITUNG
1. Ein/Ausschalter
2. Display: 3¾-stellige Anzeige
3 UNITS Taste: Durch Drücken dieser Taste
wechseln Sie in den Messmodus für Footcandle
(1 fc = 10,76 lux)
4. Hintergrundbeleuchtung: Ein- Ausschalten.
5 REC/SET Taste
6 PEAK Taste: Durch Drücken dieser Taste
aktivieren Sie die Spitzenwert anzeige.
7 HOLD Taste: Durch Drücken dieser Taste wird
der aktuelle Wert im Display eingefroren.
8 RANGE Taste: Durch Drücken dieser Taste
wählen Sie zwischen den verschiedenen
Messbereichen (z.B.400.0/4000 Lux).
9 MAX/MIN Taste: Durch Drücken dieser Taste
können Sie den Maximal und Minimal Wert
aufrufen.
10 REL Taste: Durch Drücken dieser Taste
wechseln Sie in den Modus zum relativen
Ablesen. (Nullen)
3
