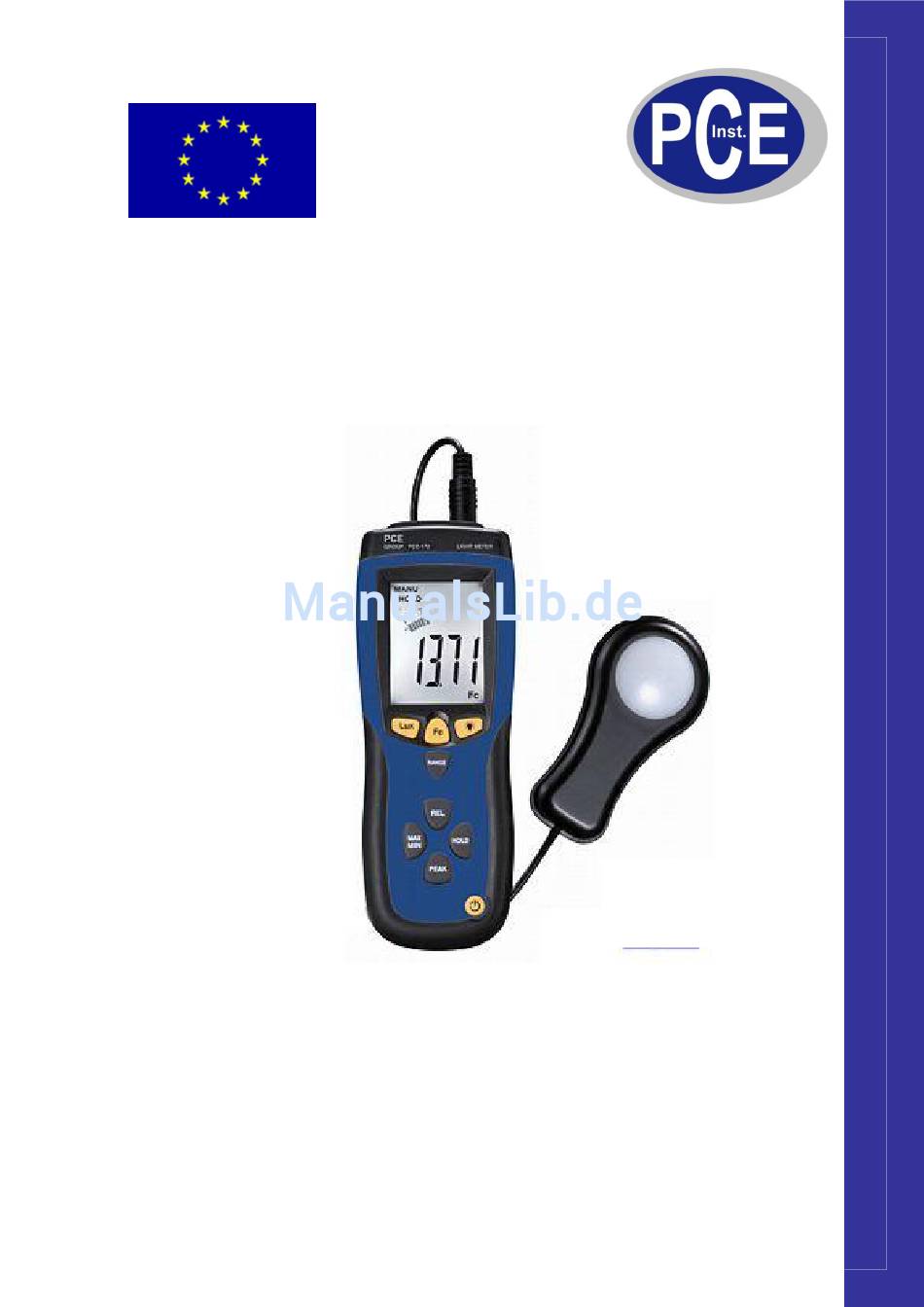

- Seite 1 PCE Deutschland GmbH Im Langel 4 Deutschland D-59872 Meschede Tel: 029 03 976 99-50 Fax: 029 03 976 99-29 info@warensortiment.de www.warensortiment.de BEDIENUNGSANLEITUNG Lichtstärkemessgerät PCE-174 PCE Deutschland GmbH: ba-luxmessgeraet-pce-174...
-
Seite 2: Technische Daten
Sicherheit: IEC- 1010- 1; EN 61010- 1 EMV: EN 50081- 1; EN 50082- 1 entspr. DIN 5031 ; DIN 5032 Lieferumfang 1 x Lux-Messgerät PCE-174, 1 x Lichtsensor, 1 x Software, 1 x USB - Kabel, 1 x Batterie, 1 x Gerätetasche, Bedienungsanleitung... -
Seite 3: Bedienung

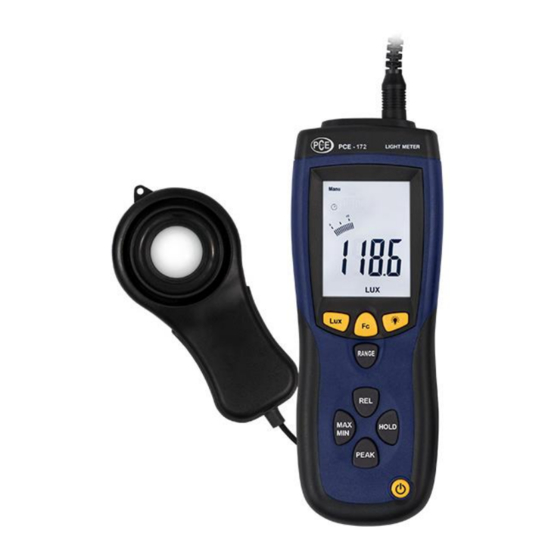

BETRIEBSANLEITUNG www.warensortiment.de 3.0 Bedienfeld 1. Ein/Ausschalter 2. Display: 3¾-stellige Anzeige 3 UNITS Taste: Durch Drücken dieser Taste wechseln Sie in den Messmodus für Footcandle (1 fc = 10,76 lux) 4. Hintergrundbeleuchtung: Ein- Ausschalten. 5 REC/SET Taste 6 PEAK Taste: Durch Drücken dieser Taste aktivieren Sie die Spitzenwert anzeige. - Seite 4 BETRIEBSANLEITUNG ____________________________________________________________________________________________________________________ www.warensortiment.de 5.0 Uhrzeit und Samplingrate einstellen Drücken Sie die REC und UNITS Taste gleichzeitig. Die erste Stelle der Uhrzeit beginnt zu blinken. Durch Drücken der PEAK oder REL Taste können die entsprechenden Stellen angewählt werden (Stunde, Minuten, Sekunden, Samplingrate, Monat, Tag, Woche, Jahr).
- Seite 5 BETRIEBSANLEITUNG www.warensortiment.de Bereich der Beleuchtungsort Arbeitsart/ Arbeitsraum Beleuchtungsstärke Schulbereich Durchführung von Experimenten 700 - 1500 lux Schreiben an der Tafel 700 - 1500 lux Ausführen grafischer Zeichnungen 700 - 1500 lux Flure 150 - 300 lux Klassenzimmer allgemein 150 - 300 lux Leseraum 700 - 1500 lux Mensa...
- Seite 6 BETRIEBSANLEITUNG ____________________________________________________________________________________________________________________ www.warensortiment.de 12.0 Spektral Empfindlichkeit Charakteristik Der Lichtsensor des Gerätes erfüllt die C.I.E (International Commission on Illumination) Spektralkurve wie unten gezeigt: Software Installation der Software: Legen Sie die Software CD ins Laufwerk und machen Sie einen Doppelklick auf Setup. Das Fenster zur Installation erscheint.
- Seite 7 BETRIEBSANLEITUNG www.warensortiment.de Nachdem Sie wissen welcher COM Port vom PC für das Messgerät vorgesehen ist wählen Sie den COM Port in der Software des Messgerätes. Hier können Sie die Echtzeitaufnahme unter Eingabe der Messrate (z.B. Messung jede sek.) einstellen. Auslesung des Datenloggers...
- Seite 8 BETRIEBSANLEITUNG ____________________________________________________________________________________________________________________ www.warensortiment.de Auslesung der einzelnen Messwerte Für Rückfragen, sprechen Sie uns bitte an: PCE Deutschland GmbH Eine Übersicht unserer Messtechnik finden Sie hier: http://www.warensortiment.de/messtechnik.htm Eine Übersicht unserer Messgeräte finden Sie hier: http://www.warensortiment.de/messtechnik/messgeraete.htm Eine Übersicht unserer Waagen finden Sie hier: http://www.warensortiment.de/messtechnik/messgeraete/waagen.htm Zur Umsetzung der ElektroG (Rücknahme und Entsorgung von Elektro- und Elektronikaltgeräten) nehmen wir unsere Geräte zurück.
