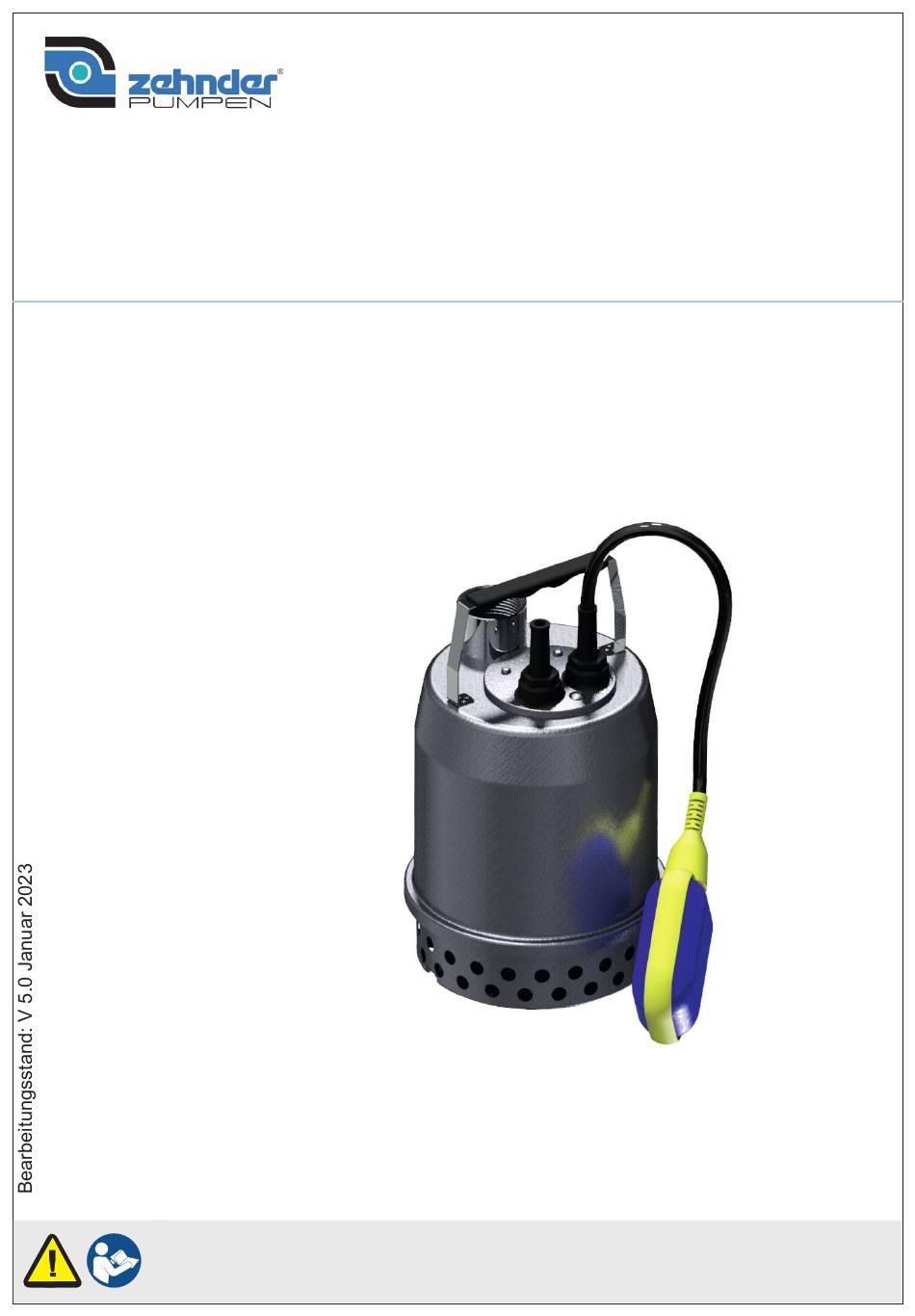

- Seite 1 DRAIN INOX 50 GEBRAUCHSANLEITUNG Für eine sichere und sachgerechte Anwendung, die Gebrauchsanleitung und weitere produktbegleitende Unterlagen aufmerksam lesen. Die Gebrauchsanleitung ist dem Endnutzer zu übergeben und bis zur Produktentsorgung aufzubewahren.
- Seite 2 Drain Inox 50 Deutsch Sie haben ein hochwertiges Produkt erworben und wir beglückwünschen Sie zu Ihrer Entscheidung. Das Produkt wurde vor der Auslieferung im Rahmen der Qualitätskontrol- len auf den ordnungsgemäßen Zustand geprüft. Damit Sie lange Freude an dem Produkt haben, lesen und beachten Sie diese Gebrauchsanleitung.
-
Seite 3: Inhaltsverzeichnis
Drain Inox 50 Deutsch Inhaltsverzeichnis Allgemeines ......................4 1.1 Einleitung......................4 1.2 Gewährleistung ....................4 Sicherheit....................... 5 2.1 Symbole in dieser Gebrauchsanleitung............5 2.2 Bestimmungsgemäße Verwendung ..............6 2.3 Auswahl und Qualifikation von Personen ............7 2.4 Persönliche Schutzausrüstung ................. 7 2.5 Grundsätzliches Gefährdungspotenzial ............ -
Seite 4: Allgemeines
Deutsch 1 Allgemeines 1.1 Einleitung Diese Gebrauchsanleitung ist gültig für die Tauchpumpe Drain Inox 50. Diese Gebrauchs- anleitung ermöglicht den sicheren Umgang mit der Unterwassermotorpumpe. Die Ge- brauchsanleitung ist Bestandteil des Produkts und muss in unmittelbarer Nähe der Anla- ge, für das Personal jederzeit zugänglich, aufbewahrt werden. -
Seite 5: Sicherheit
Drain Inox 50 Deutsch 2 Sicherheit Diese Gebrauchsanleitung enthält grundlegende Hinweise, die bei Aufstellung, Betrieb und Wartung zu beachten sind. Daher ist diese Gebrauchsanleitung unbedingt vor Mon- tage und Inbetriebnahme vom Monteur sowie dem zuständigen Fachpersonal/Betreiber zu lesen und muss ständig am Einsatzort der Anlage verfügbar sein. Es sind nicht nur die unter diesem Hauptpunkt Sicherheit aufgeführten, allgemeinen Sicherheitshinweise zu... -
Seite 6: Bestimmungsgemäße Verwendung
Drain Inox 50 Deutsch 2.2 Bestimmungsgemäße Verwendung Bei der Tauchpumpe INOX handelt es sich um eine Unterwassermotorpumpe mit einem robusten Wechselstrommotor. Die Abdichtung des Pumpengehäuses zum Motor erfolgt mit einer doppelten Gleitringdichtung. Der elektrische Anschluss erfolgt mittels des 10 m langen Anschlusskabels für 230 V - 50 Hz Wechselstrom. -
Seite 7: Auswahl Und Qualifikation Von Personen
Drain Inox 50 Deutsch 2.3 Auswahl und Qualifikation von Personen Sämtliche Tätigkeiten an der Anlage sind durch Fachkräfte durchzuführen, falls die Tätig- keiten in dieser Gebrauchsanleitung nicht ausdrücklich für andere Personen (Eigentümer, Nutzer) ausgewiesen sind. Fachkräfte sind Personen, die durch ihre Ausbildung und Erfahrung die einschlägigen Bestimmungen gültiger Normen und Unfallverhütungsvorschriften kennen. -
Seite 8: Grundsätzliches Gefährdungspotenzial
Drain Inox 50 Deutsch 2.5 Grundsätzliches Gefährdungspotenzial Führen heiße oder kalte Maschinenteile zu Gefahren, müssen diese Teile bauseitig gegen Berührung gesichert sein. Berührungsschutz für sich bewegende Teile (z. B. Kupplung) darf bei sich in Betrieb be- findlicher Anlage nicht entfernt werden. -
Seite 9: Gefahren Bei Nichtbeachtung Der Sicherheitshinweise
Drain Inox 50 Deutsch 2.7 Gefahren bei Nichtbeachtung der Sicherheitshinweise Die Nichtbeachtung der Sicherheitshinweise kann sowohl eine Gefährdung für Perso- nen als auch für Umwelt und Maschine zur Folge haben. Die Nichtbeachtung der Si- cherheitshinweise kann zum Verlust jeglicher Schadensersatzansprüche führen. -
Seite 10: Transport Und Lagerung
Drain Inox 50 Deutsch 3 Transport und Lagerung 3.1 Transport Beim Transport ist darauf zu achten, dass die Anlage nicht angestoßen und nicht fallen- gelassen wird. 3.2 Zwischenlagerung / Konservierung Bei der Außerbetriebnahme ist das Wasser aus der Unterwassermotorpumpe vollständig zu entleeren. -
Seite 11: Produktbeschreibung
Die Pumpe darf nur im eingetauchten Zustand betrieben werden! Die Pumpe vor Sand und Steinen schützen (bei Nichtbeachtung kann die Pumpen- hydraulik blockieren) 4.1 Lieferumfang Tauchpumpe Drain Inox 50 • Unterwasserpumpe mit Schwimmerschalter; Artikel-Nr.: 19490 - optional Flachsaugadapter; Artikel-Nr. 19061 - optional Schalthebel;... -
Seite 12: Montage
Drain Inox 50 Deutsch 5 Montage 5.1 Vorbereitungen Überprüfen Sie, ob die Anlage laut Angaben der Verpackung für das Stromnetz (230 V/50 Hz) geeignet ist. Stellen Sie sicher, dass alle Sicherheitsvorschriften einge- halten werden. Überprüfen Sie, ob das Fördermedium den in Abschnitt 2.2 aufgeführten Medien entspricht.. -
Seite 13: Elektrischer Anschluss
Drain Inox 50 Deutsch Sicherheitsvorschriften Die Pumpe darf nicht mit einem beschädigten Kabel in Betrieb genommen werden Die Benutzung der Pumpe an Schwimmbecken und Gartentei- chen ist nur zulässig, wenn dort die Anlagen nach DIN VDE 0100 Teil 702 errichtet sind. Es darf bei Betrieb der Pumpe nicht im Becken gebadet werden Verlängerungskabel müssen mindestens den gleichen Kabel-... -
Seite 14: Erstinbetriebnahme Und Betrieb
Drain Inox 50 Deutsch 6 Erstinbetriebnahme und Betrieb Vor der Inbetriebnahme ist zu beachten, dass bei Schäden und Betriebsstörun- gen, die durch unsachgemäße Behandlung hervorgerufen werden, kein Ge- währleistungsanspruch besteht. Im Besonderen ist zu prüfen ob Spannung und Frequenz von Stromnetz und Aggregat übereinstimmen (siehe Typenschild). -
Seite 15: Anlage An Den Benutzer Übergeben
Steckdose ziehen. 7 Wartung und Instandhaltung Die Tauchpumpe Drain Inox 50 ist wartungsfrei. Das Vereisen der Pumpe ist in jedem Fall zu vermeiden. Es ist dafür zu sorgen, dass die Pumpe nicht einfrieren kann, ansonsten aus der Flüssigkeit nehmen, entleeren und an einen frostsicheren Ort bringen. Vor Reini- gungsarbeiten muss die Pumpe vom Versorgungsnetz abgetrennt werden. -
Seite 16: Erkennen Und Beheben Von Störungen
Drain Inox 50 Deutsch 8 Erkennen und Beheben von Störungen Störung Ursache Behebung Motor dreht nicht • Netzspannung fehlt • Spannungsversorgung überprüfen • fehlerhafter Anschluss • Anschluss korrigieren • defektes Stromkabel • Kabel austauschen (Kundendienst) • Laufrad blockiert • Laufrad reinigen •... -
Seite 17: Technische Daten
Drain Inox 50 Deutsch 9 Technische Daten Drain Inox 50 Mantelgekühlter Motortyp Kurzschlussläufermotor Motorleistung P 450 W Spannungsversorgung 1~ 230 V Drehzahl 2800 min max. zul. Nennstrom 2,0 A Fördergut-Temperatur +35 ° C kurzfristig +75 °C Thermoschutz eingebaut max. Fördermenge 9,0 m³/h... -
Seite 18: Typenschild
Drain Inox 50 Deutsch Kennlinie 9.1 Typenschild An der Anlage ist ein Typenschild angebracht, das alle wichtigen technischen Angaben enthält. -
Seite 19: Umwelthinweise
Drain Inox 50 Deutsch 10 Umwelthinweise Die Kartonverpackung ist recycelbar und der Altpapierverwertung zuzuführen. Die Styro- porpolster bitte zur Entsorgung durch das duale System bereitstellen (gelber Sack). Elektrische und elektronische Altgeräte enthalten vielfach Materialien, die wiederverwen- det werden können. Sie enthalten aber auch schädliche Stoff e, die für die Funktion und Sicherheit des Gerätes notwendig waren. - Seite 20 Drain Inox 50 Deutsch...
