- Seite 1 Mehrstufige Kreiselpumpe Multi-stage zentrifugal pump MP/MPD/HMP 350 MP/MPD/HMP 450 Betriebsanleitung User Manual...
-
Seite 2: Inhaltsverzeichnis
9. Störungen, Ursache und Beseitigung ................8 Anlage: Ersatzteilliste und Explosionszeichnung .............. 16 Konformitätserklärung Hiermit erklären wir, die ZEHNDER Pumpen GmbH Zwönitzer Straße 19 08344 Grünhain-Beierfeld, dass die Pumpen /Hauswasserwerke MP/HMP/MPD folgenden einschlägigen Bestimmungen in der jeweils gültigen Fassung entsprechen:... -
Seite 3: Allgemeines
Anlage und/oder eine netzunabhängige Alarmanlage eingeplant werden. Auch nach dem Kauf stehen wir Ihnen als Hersteller zur Beratung gern zur Verfügung. Bei Defekten oder Schadensfällen wenden Sie sich bitte an Ihren Händler. Hersteller: ZEHNDER Pumpen GmbH Zwönitzer Straße 19 08344 Grünhain-Beierfeld MPD 350 Baugrößen:... -
Seite 4: Einsatzbereich
1.4 Einsatzbereich Die Pumpen MP sind zum Fördern von (sauberem) Wasser aus Brunnen, Bächen und Behältern, zur Bewässerung von Gärten sowie zur Druckerhöhung geeignet. Sand und andere schmirgelnde Feststoffe führen zu starkem Verschleiß, hieraus entstehende Schäden sind von der Gewährleis- tung ausgeschlossen. -
Seite 5: Sicherheitsbewusstes Arbeiten
Im Einzelnen kann Nichtbeachtung beispielsweise folgende Gefährdungen nach sich ziehen: - Versagen wichtiger Funktionen der Maschine/Anlage - Versagen vorgeschriebener Methoden zur Wartung und Instandhaltung - Gefährdung von Personen durch elektrische, mechanische und chemische Einwirkungen - Gefährdung der Umwelt durch Leckage von gefährlichen Stoffen 2.4 Sicherheitsbewusstes Arbeiten Die in dieser Betriebsanleitung aufgeführten Sicherheitshinweise, die bestehenden nationalen Vorschriften zur Unfallverhütung sowie eventuelle interne Arbeits-, Betriebs- und Sicherheitsvorschriften des Betreibers sind zu beachten. -
Seite 6: Beschreibung
3. Beschreibung 3.1 Beschreibung Pumpe MP Die Pumpen MP sind mit einem robusten Wechselstrommotor ausgestattet. Alternativ kann die Pumpe MP 450 auch mit einem robusten Drehstrommotor ausgestattet werden. Die Abdichtung des Pumpengehäuses zum Motor erfolgt mit einer Gleitringdichtung. Zum Lieferumfang der Hauswasserautomaten MPD gehört ein elektronischer Druckschalter mit Trockenlaufschutz. -
Seite 7: Aufstellung Und Inbetriebnahme
4. Aufstellung und Inbetriebnahme Die Pumpe muss horizontal aufgestellt werden. Vor der Inbetriebnahme müssen sowohl die Saugleitung als auch die Druckleitung angeschlossen werden. Hierbei ist auf die ausreichende Bemessung der Leitungen zu achten: Für die Druckleitung mindestens Für die Saugleitung. Zur Vermeidung von Reibungsverlusten wird empfohlen, den Durchmesser der Saugleitung in der gleichen, oder einer größeren Nennweite als den Saugstutzen auszuführen. -
Seite 8: Gewährleistung
6. Gewährleistung Als Hersteller übernehmen wir für alle Pumpen der Baureihen MP/MPD/HMP eine Gewährleistung von 24 Monaten ab Kaufdatum. Als Nachweis gilt Ihr Kaufbeleg. Innerhalb dieser Gewährleistungszeit beseitigen wir nach unserer Wahl durch Reparatur oder durch Austausch der Pumpe unentgeltlich alle Mängel, die auf Material- oder Herstellerfehler zurückzuführen sind. -
Seite 9: Declaration Of Conformity
9. Fault, possible reason and recovery Appendix Spare part list Spare parts drawing Declaration of Conformity We the following ZEHNDER Pumpen GmbH Zwönitzer Straße 19 08344 Grünhain-Beierfeld, declare that the pump Series MP/MPD/HMP conform the following specifications: - EEC-low voltage specifications 2014/35/EU - EMV-Specifications 2014/30/EU... -
Seite 10: General
As the manufacturer we will be after the buying at your disposal for near information. In cause of defects or damages please contact your retail trader. Manufacturer: ZEHNDER Pumpen GmbH Zwönitzer Straße 19 08344 Grünhain-Beierfeld MP 155... -
Seite 11: Safety
2. Safety (from: “VDMA-Standard publication 24 292”) These instructions for use contain general information, which should be noted when setting up, using and servicing the equipment. Installers and / or users must read and understand in detail these instructions prior to installation and servicing. These instructions must always be available at the site of the installation. -
Seite 12: Non-Manufacturer Modification And Spare Part Production
2.7 Non-manufacturer modification and spare part production Modifications or alterations of the machine are only permitted after consultation with the manufacturer. Original spare parts and accessories authorized by the manufacturer ensure safety. The use of other parts can invalidate any liability of the manufacturer for consequential damage. -
Seite 13: Description Booster Unit Hwx

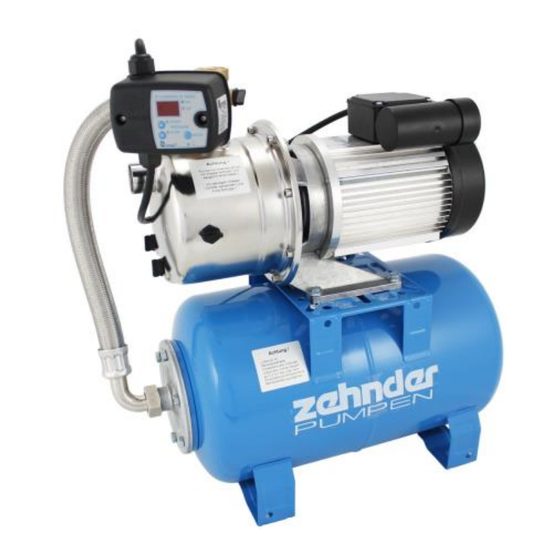

3.3 Description booster unit HMP All booster units are equipped with a 20l diaphragm pressure vessel. The diaphragm pressure vessels are available in 3 variants, painted steel, powder-coated steel and made of stainless steel. The pumps are equipped with the electronic pressure switch ZP Control 01 Basic, which automatically switches the device on and off and secondly, protects the pump from running dry, so that the system can be used as a automatically working domestic water station. -
Seite 14: Installation And Commencement Of Operation
We explicitly mention that spare parts and accessories which are not delivered and checked by Zehnder are not permitted. The built in and use of such products may negatively affect the constructive set properties under these circumstances. For damages which arise by using of non-original spare parts and accessories, Zehnder will refuse any liability and warranty. -
Seite 15: Disposal
Cleat of the end shield demolished Before sending back a pump or a booster- kit, check the above mentioned items, please. Back sending to the manufacturer Carriage paid with original wrapping: Zehnder- Pumpen GmbH Zwönitzer Str. 19 D - 08344 Grünhain-Beierfeld... -
Seite 16: Anlage: Ersatzteilliste Und Explosionszeichnung
Ersatzteilliste MP 350 / HMP 350 /MPD 350 Spare Parts List MP 350 / HMP 350 / MPD 350... - Seite 17 Ersatzteilliste MP 350 / HMP 350 / MPD 350 Spare Parts List MP 350 / HMP 350 / MPD 350 Pos. Menge Benennung Artikel-Nr. Motoraufnahmeflansch 16993 Dichtungsträger MP 11590 Läufer EBP 685/2-203 17000 Rillenkugellager, einreihig, beidseitig abgedeckt 13151 Sicherungsringe für Wellen...
- Seite 18 Ersatzteilliste MP 450 / HMP 450 / MPD 450 Spare Parts List MP 450 / HMP 450 / MPD 450 Pos. 7+8 nicht gezeichnet (gehören zur 1. Stufe) Pos.19+20 nicht gezeichnet (Befestigung für Handgriff, nicht bei HMP) Pos. 22+23 nicht gezeichnet (Stopfen für Pumpengehäuse) Pos.25 nicht gezeichnet (Befestigung für Hydraulikpaket) Pos.
- Seite 19 Ersatzteilliste MP 450 /HMP 450 /MPD 450 Spare Parts List MP 450 / HMP 450 / MPD 450 Pos. Menge Benennung Artikel-Nr. Motor EBS 80K2 1,3 kW Wechselstrom 11599 Motor EBS 80K2 1,3 kW Drehstrom 11600 Kabel H07/ RN-F 1,72m 10971 Pumpengehäuse HAE/HWX, kompl.
