Anschließen; Externe Steuerung Der Raumtemperatur, Wahlmöglichkeit; Einjustieren Nach Erfolgter Installation - Ait Rfv Split Montageanweisung

DE

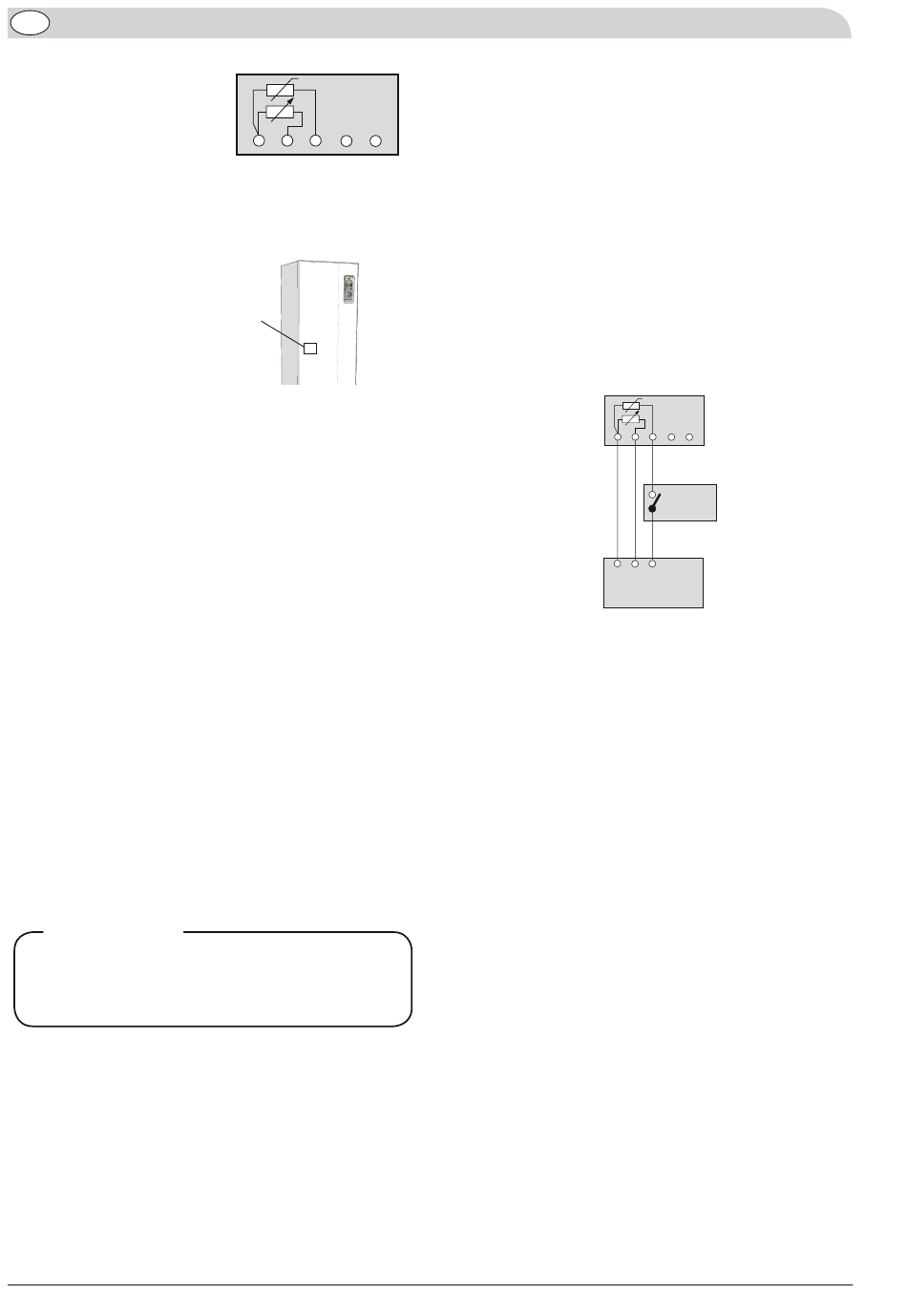

Anschließen
Positionen am RFV SPLIT:
F :
6 Erde (PE)
G :
1 Einstellen (Soll-Wert)
H : 2 Raumtemp (Ist-Wert)
Anschluss RFV SPLIT wie folgt: (Siehe entsprechen-
de Montage- und Bedienungsanweisung für die
Klemmpositionen.)
ACVM 270
F -> Klemme X4, 2*
G -> Klemme X4, 1*
H -> Klemme X4, 3*

Einjustieren nach erfolgter Installation

Der Raumfühler bewirkt in erster Hand die Korrektur der
Raumtemperatursenkung, die auf andere Umstände als
das Ändern der Außentemperatur zurück-zuführen ist, z.B.
Rundsteuerung.
Der Raumfühler korrigiert die Heizkurve und somit wird
die Vorlauftemperatur geändert. Voraussetzung für
ein genaues Schalten des Raumfühlers ist die korrekte
Einstellung der Heizkurve sowie der Parallelverschiebung,
so wie sie vom jeweiligen Haustyp gefordert werden.
Ändert sich die Raumtemperatur, registriert der
Raumfühler diese Veränderung und steuert den Reg-
ler des Heizgerätes zur entsprechenden Änderung der
Vorlauftemperatur.
Vorhandene Radiatorventile sollten in den Räumen völlig
geöffnet werden, die vom Raumfühler kontrolliert werden.
Aktivierung
RFV SPLIT muss im Menü aktiviert werden.
SPLIT Inneneinheit mit integriertem Speicher: Menü 9.3.6
ACHTUNG!
Eingriffe hinter fest verschraubte Luken
dürfen nur im Beisein eines kompetenten
Installateurs geschehen.
*
Klemme X1/X4 befindet sich auf der EBV-Karte (2/AA22)
SPLIT Inneneinheit mit integriertem Speicher / SPLIT
im
Inneneinheit ohne integriertem Speicher
6
6 1 2
F G H
X4
.
RFV SPLIT
Externe Steuerung der Raumtempe-
ratur, Wahlmöglichkeit
Die Raumtemperatur kann zwischen zwei voreinge-stellten
Werten verändert werden. Wird der Raum-fühleranschluss
mit einer potentialfreien, externen Freigabe komplettiert
– z.B. Telefonschaltung oder Zeituhr – so können voreing-
estellte Werte verwendet werden. Schließt sich die externe
Freigabe, ist der Raumfühler angeschlossen und beeinflusst
die Vor-lauftemperatur.
Beispiel: Die Grundeinstellung gestattet eine gewisse
Vorlauftemperatur. Der Raumfühler ist jedoch auf eine
niedrigere Temperatur eingestellt worden. Wird die externe
Freigabe geschlossen, gilt die niedrigere Raumtemperatur,
bis die externe Freigabe wieder geöffnet wird.
Raumfühler RFV SPLIT
6
F
Alle vorgenannten Wärmepumpen und Elektro-Heizkessel werden auf Klemme
14/X1/X4 jeder respektiven Steuerplatine angeschlossen. Beachten Sie, dass
der Anschluss an SPLIT All-in-one gemäß dem Abschnitt "Anbindung externer
Anschlüsse" in der Montage- und Wartungsanleitung des Produkts stattfinden
muss.
Rumsgivare, RG 10
1 2
G H
Externt telefonmodem
Externes Telefonmodem
erhålls ej av Nibe
Potentialfreier
potentialfri
kontakt
Kontakt
