MAV 1350-1
RFV SPLIT
231891

Einsatzbereich

Der Raumfühler RFV SPLIT ist in Verbindung mit SPLIT
Inneneinheit mit integriertem Speicher / SPLIT Inneneinheit
ohne integriertem Speicher.
Dieser Raumfühler kann die Temperatur der Radiatoren,
der Fußbodenwärme oder Gebläsekonvektoren kor-
rigieren, falls sich die Innentemperatur durch
Sonneneinstrahlung, Inbetriebnahme einer anderen
Wärmequelle oder durch erhöhte Aktivitäten im Hause
verändert.
Der Raumfühler kann auch schneller die Temperatur kor-
rigieren, wenn sich beispielsweise durch Rundsteuerung
elektrischer Strom erneut einschaltet.
Damit der Raumfühler zuverlässig arbeiten kann, muss
dessen Platzierung mit Umsorge gewählt werden. Siehe
Abschnitt „Montage und Installation".

Montage und Installation

Es ist wichtig, dass der Raumfühler nicht durch an-
dere Wärmequellen beeinflusst wird, weder durch
Lampen, Fernsehgerät oder andere wärmestrahlende
Einrichtungsgegenstände. Ferner ist zu beachten, dass der
Raumfühler nicht durch Gardinen verdeckt wird.
Die Montage soll an neutralem Platz geschehen, wo
die gewünschte Innentemperatur leicht einzustel-
len ist. Hierzu eignet sich bestens eine freie Flurwand,
wo der Raumfühler in ca. 1,5 m Höhe über dem
Fußboden anzubringen ist. Um korrekt arbeiten zu kön-
nen, darf der Raumfühler weder in Nischen, in oder
hinter Regalen oder Gardinen oder Ähnlichem instal-
liert werden. Zu berücksichtigen wäre auch eventuelle
Zugluft von der Haustür und selbstverständlich ist direkte
Sonnenbestrahlung zu vermeiden.
Das Kabelführungsrohr muss in unmittelbarer Nähe des
Raumfühlers gedichtet werden, um Luftzug im Rohr zu
vermeiden, welcher den Fühler beeinflussen könnte.
MONTAGEANWEISUNG
RFV SPLIT

Einstellen

Der Raumfühler RFV SPLIT misst die Innentemperatur, um
die Temperatur des Heiz- oder Kühlsystem regeln zu kön-
nen. Sind die Radiatoren in dem Raum, in welchem der
Raumfühler montiert wird, mit Thermostatventilen ver-
sehen, müssen diese völlig geöffnet werden, damit der
Raumfühler korrekt arbeiten kann.
Die Radiatorventile in Räumlichkeiten wie z. B. Schlaf-
zimmern, in denen eine etwas niedrigere Raumtemperatur
gewünscht wird, sind dagegen auf die gewünschte Temp-
eratur einzustellen.
Die gewünschte Innentemperatur wird mittels Dreh-
potentio meter des Raumfühlers eingestellt.
Dessen Skala ist von „1" – „9" graduiert, auf
der die Zahl „5" einer Temperatur von 21° C ent-
spricht (haus typrelevante Einstellung der Heizkurve
und Parallelverschiebung vorausgesetzt). Die ein-
gestellte Temperatur kann im Display aller obenge-
nannten Heizgeräte abgelesen werden. Als maximale
Innentemperatur können 30° C eingestellt werden, wäh-
rend 15° C als Tiefstwert möglich ist.*
Ändert sich die Innentemperatur, wird dieses vom
Raumfühler registriert und die Vorlauftemperatur zu
den Radiatoren so geändert, dass die gewünschte
Innentemperatur wieder erreicht wird.
Anlass zu einem kräftigen Temperatursturz kann
langfristiges Entlüften sein, oder während gewisser
Jahreszeiten das Abschalten der Stromzufuhr, sogenann-
te Rundsteuerung. Diese dient der Einsparung bzw. der
Umverteilung elektrischer Energie in Sperrzeiten. Das hat
zur Folge, dass die Heizpatrone in unseren Heizgeräten
nicht eingeschaltet werden darf, um die gewünschte
Raumtemperatur zu halten. Unter normalen Verhältnissen
ändert sich die Raum-temperatur nicht so sehr, als dass
man es in der Wohnung/im Hause spürt.

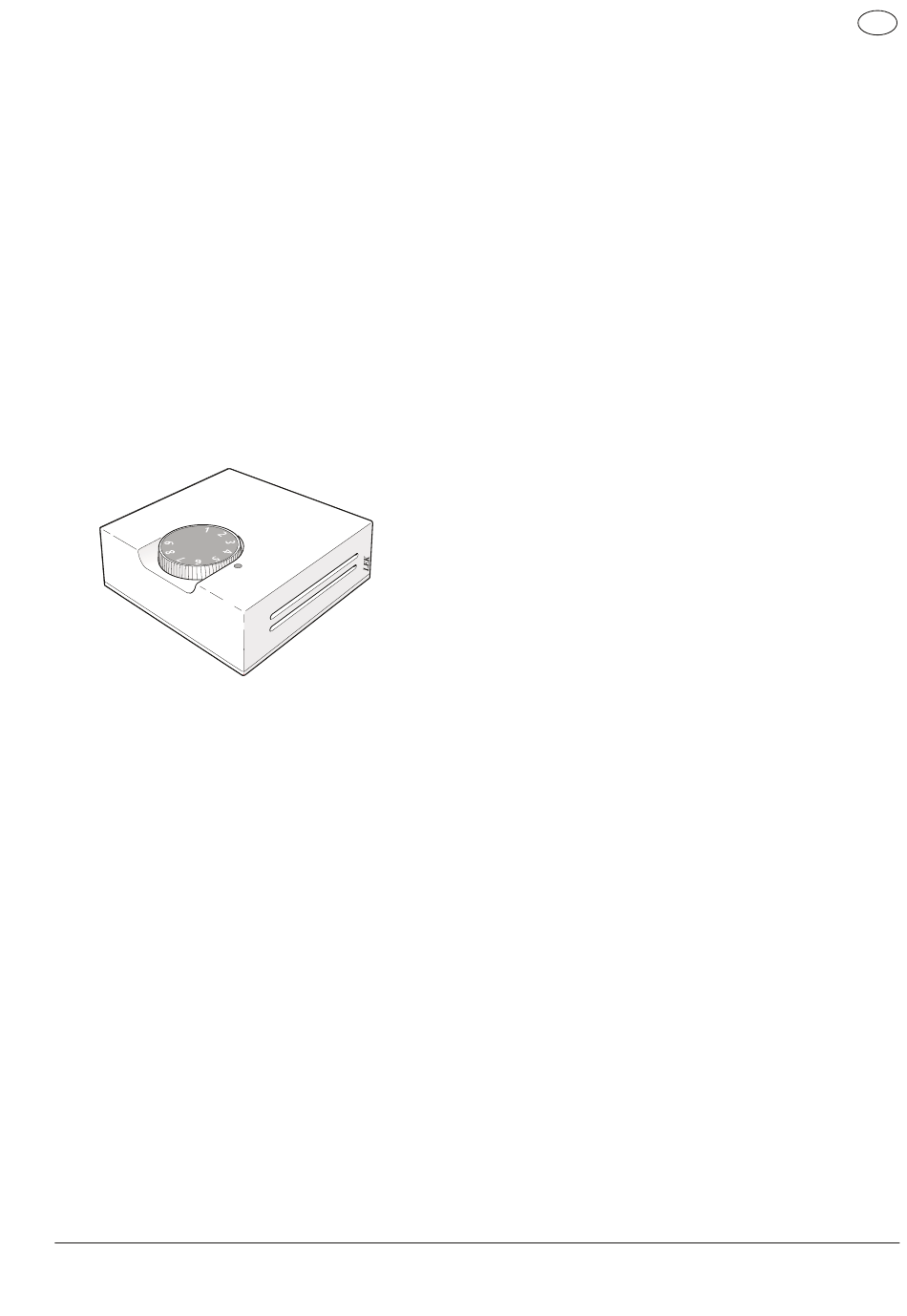

Mechanische Ausführung
Der Raumfühler RFV SPLIT ist für Wandmontage vorgese-
hen. Entweder wird er versenkt in einer Wandschaltdose
montiert, oder aber direkt an der Wand. Sein Kabel ist
entweder unter Putz oder auf der Wand zu verlegen. Es
sollte ein Dreileiter sein, dessen Abschirmung an Erde (PE)
anzuschließen ist.
Das Kunststoffgehäuse enthält außer Anschlussklemmen
auch Komponenten zum Messen und Einstellen der
Raumtemperatur, die über ein Drehpotentiometer auf das
gewünschte Niveau eingestellt werden kann.
Der Temperaturfühler ist ein NTC-Widerstand.
* 10 °C für SPLIT Inneneinheit mit integriertem
Speicher / SPLIT Inneneinheit ohne integriertem Speicher.
