AIT RFV SPLIT Montageanweisung

MAV 1351-1
RFV SPLIT
231891
Användningsområde
Rumsgivare RFV SPLIT används tillsammans med SPLIT
innemodul med integrerad tank / SPLIT innemodul utan
integrerad tank.
Rumsgivaren kan korrigera temperaturen till radiatorer,
golvslingor eller fläktkonvektorer beroende på ökad inom-
hustemperatur i samband med solinstrålning, uppvärm-
ning med annan värmekälla eller ökad inomhusaktivitet.
Rumsgivaren kan också snabbare korrigera temperaturen i
samband med återkoppling av bortkopplad eleffekt, exem-
pelvis rundstyrning.
För att rumsgivaren ska kunna arbeta riktigt måste den
placeras med omsorg, se avsnitt "Montering och instal-
lation".
Montering och installation
Det är viktigt att rumsgivaren ej störs av andra värmekällor,
exempelvis lampor, TV eller andra varma föremål. Det är
inte heller bra om gardiner skymmer givaren.
Montering sker på neutral plats där inställd temperatur
önskas. Lämplig plats är exempelvis en fri innervägg i hall
ca 1,5 m över golv. Givaren får dock inte hindras att mäta
korrekt innetemperatur, exempelvis genom placering i
nisch, mellan hyllor, bakom gardin, ovanför eller nära vär-
mekälla, eller liknande. Tag även hänsyn till eventuellt drag
från ytterdörr. Enheten får ej heller påverkas av solinstrål-
ning.
Ledningsröret ska tätas intill givaren för att förhindra luft-
drag i röret som skulle kunna påverka givaren.
MONTERINGSANVISNING
RFV SPLIT
Inställning
Denna rumsgivare mäter temperaturen i bostaden och reg-
lerar värmen till värme-/kylsystemet.
Finns termostatventiler på radiatorer i samma rum som
rumsgivaren skall dessa öppnas helt för att rumsgivaren
skall arbeta korrekt.
Radiatorventiler i utrymmen som till exempel sovrum, där
något lägre temperatur önskas, ställes däremot in för den
önskade temperaturen.
Önskad temperatur kan ställas in med ratten på rumsgiva-
renheten. Skalan är graderad 1 – 9, där siffran 5 motsvarar
ca 21 °C (förutsatt hustyprelevant inställning av värme-
kurvan och parallellförskjutningen). Avläsning av inställd
temperatur kan göras i apparatens sifferfönster. Max rums-
temperaturinställning är 30 °C och lägsta inställning är ca
15 °C.*
Om rumstemperaturen ändras kommer rumsgivaren att
känna detta och kompensera framledningstemperaturen
till värme-/kylsystemet för att behålla önskad temperatur i
rummet.
Anledningen till sänkt temperatur kan vara kraftig utväd-
ring eller bortkoppling av elenergi under vissa perioder, så
kallad rundstyrning. Rundstyrning är till för att spara och
omfördela elenergi under perioder då elförbrukningen är
hög och innebär att elpatronen i värmeanläggningen ej får
den energi som behövs för att hålla en viss rumstempera-
tur. Under normala förhållande ändras rumstemperaturen
inte så mycket.

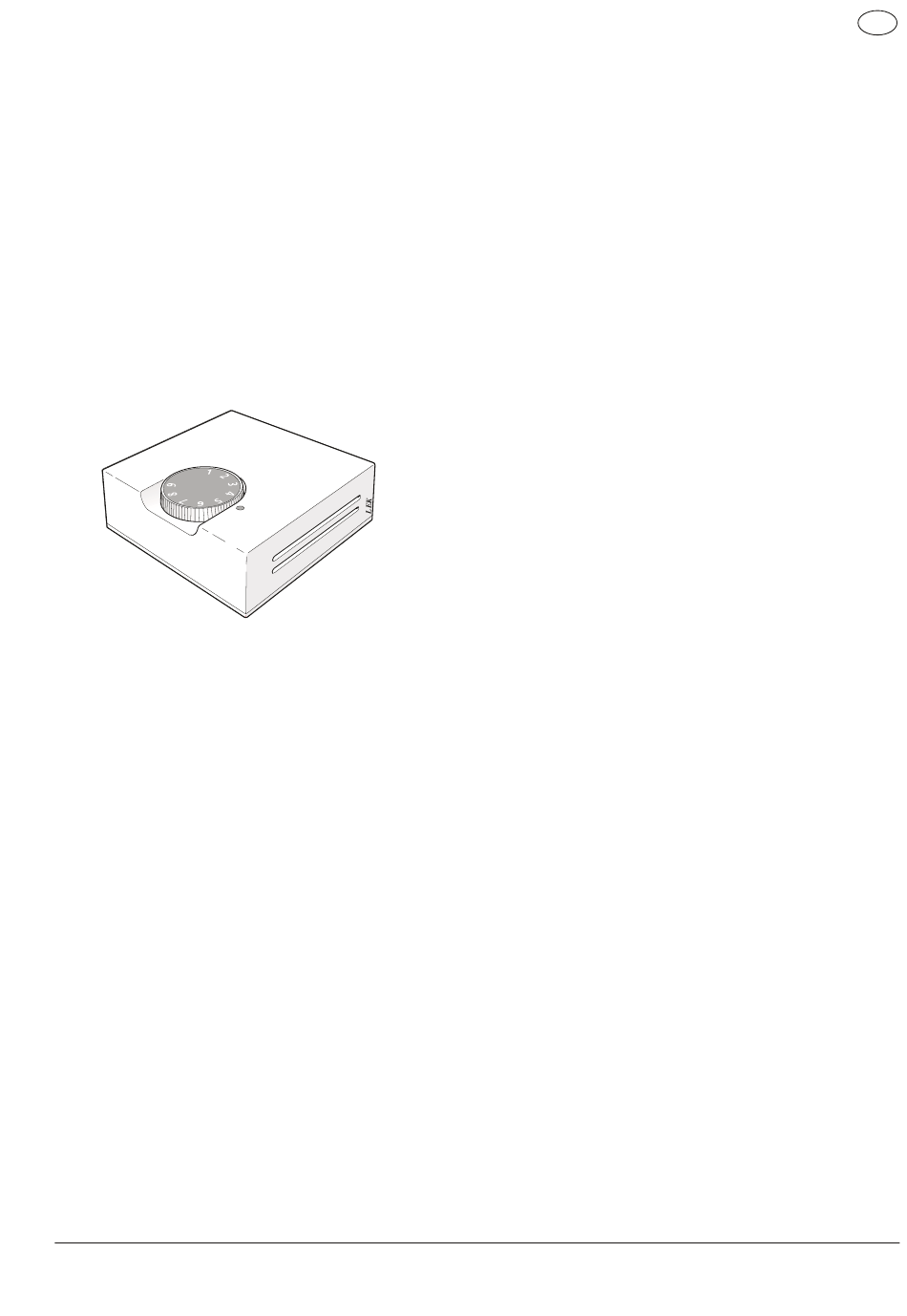

Mekaniskt utförande
Rumsgivaren RFV SPLIT är avsedd för väggmontage.
Monteringen sker på infälld kopplingsdosa eller direkt på
vägg. Anslutningskabeln kan vara infälld eller utanpålig-
gande. Det bör vara en skärmad tre-ledare, där skärmen
ansluts till signaljord.
Kapslingen är tillverkad av plast och består av en bottendel
med anslutningsplintar samt komponenter för inställning
och mätning av rumstemperaturen samt en ratt för injuste-
ring av önskad temperatur.
Det temperaturkännande elementet utgörs av ett NTC-
motstånd.
* 10 °C för SPLIT innemodul med integrerad tank /
SPLIT innemodul utan integrerad tank.
