10. Porta di ingresso del gas
L'interfaccia del gas è con la connessione di uscita del pneumatico valvola collegata,
e dopo che la connessione è stata completata, viene rilevato se aThere è una perdita
di gas fenomeno (come mostrato nella sezione 3.2 Valvola pressione aria installato e
gestito).
CAUTION

3.2 Istruzioni per l'installazione

Affinché l'unità funzioni correttamente, deve essere installata correttamente. Segui la
procedura indicato di seguito per una corretta installazione:
1. Leggere attentamente le norme di sicurezza riportate in questo manuale.
2. Verificare al ricevimento dell'unità che non vi siano parti difettose o danneggiate durante
trasporto.
3. Collocare l'unità in un'area adeguatamente ventilata e assicurarsi che l'aria le prese
d'aria non sono ostruite.
4. Collegare il cavo di alimentazione ad una presa posta il più vicino possibile all'area di
lavoro, in modo che l'unità possa essere spenta rapidamente in caso di emergenza.
5. La tua macchina è dotata di una presa da 16 amp, prima dell'uso controlla che la terra
verde/gialla sia collegato alla presa di terra della spina in dotazione.
6. Assicurarsi che l'interruttore di rete e gli eventuali fusibili abbiano un valore che ± 15% il
massima corrente assorbita dall'unità. Tutti i fusibili dovrebbero essere del tipo ad azione
lenta.
7. Eventuali prolunghe del cavo di alimentazione devono avere la stessa sezione del cavo
di alimentazione cavo di alimentazione. I cavi di prolunga, tuttavia, devono essere utilizzati
solo in caso di assoluta necessario. È importante notare che qualsiasi prolunga dei cavi di
rete o dei cavi della torcia sarà potrebbe influenzare le prestazioni di taglio di questa
attrezzatura di taglio, a causa del fatto che il la resistenza del cavo ridurrà l'ingresso di
tensione, che è determinato dalla lunghezza del cavo. Si consiglia la lunghezza fornita dei
cavi principali e dei cavi torcia.
8. Fissare la pinza di massa al pezzo da tagliare, se la superficie del pezzo da tagliare è
verniciato, arrugginito o ricoperto di materiale isolante, pulire la superficie in modo che
si può ottenere un contatto soddisfacente tra il pezzo e la pinza di massa.
9. Assicurarsi che la torcia sia stata assemblata con i componenti corretti e che il la punta
di taglio è adatta alla corrente di taglio.
10. Collegare l'aria al regolatore e regolare il regolatore per erogare 5-6 bar 90 litri/min.
11. Accendere l'unità utilizzando l'interruttore principale situato sul lato posteriore.
12.Mettere a contatto la punta di rame della torcia con il pezzo da lavorare, premere il
pulsante della forcella fino all'operazione di taglio. l'inizio dell'arco e sollevare la torcia
di taglio di circa 1 mm sopra il pezzo da lavorare, ed eseguire.
99
Loose welding terminal connections can cause
overheating and result in the male plug being
fused in the bayonet terminal.
ATTENZIONE
Non puntare il getto della torcia verso corpi estranei.
CAUTION
E v i t a r e u n ' i l l u m i n a z i o n e n o n n e c e s s a r i a d e l l ' a r c o p i l o t a p e r e v i t a r e u n ' e c c e s s i v a
c o n s u m o d e l l ' e l e t t r o d o e d e l l ' u g e l l o .
ATTENZIONE
Durante il taglio la velocità del movimento della torcia deve essere in accordo con lo spessore
del pezzo da tagliare. Una velocità eccessiva provoca un ritorno dell'incandescenza verso la
torcia che accorcia la vita delle parti della torcia più soggette ad usura. Le incrostazioni
metalliche sull'ugello devono essere rimosse il prima possibile.

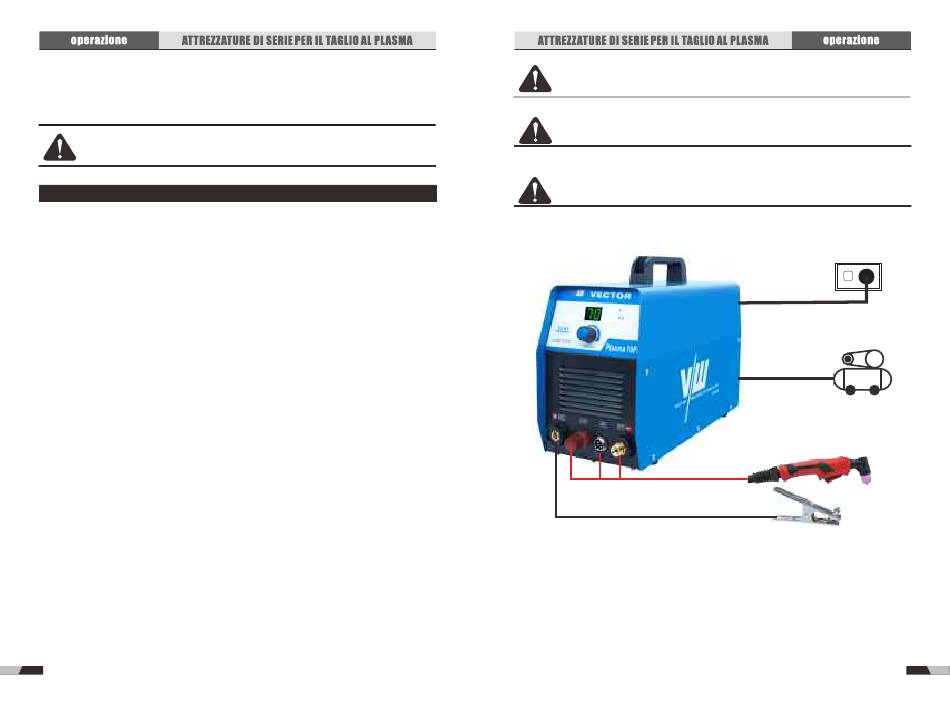

Torcia al plasma
Morsetto di terra
Plasma 40D, Plasma 60D non ha
PILOTfunzione, le altre connessioni sono le stesse
Installazione e funzionamento del regolatore dell'aria
1. Serrare saldamente e sigillare il foro per l'aria in rame sul terminale di entrata e di uscita
da gomma ad alta pressione tubo .
2.Serrare e sigillare il misuratore con un tubo di gomma della faccia del misuratore.
3.Fissare il ripiano di collegamento con la vite come posizione del regolatore.
4.Abbassare la vite di plastica e fissare il regolatore sullo scaffale.
Alimentazione
elettrica
Compressore
d'aria
100
