Descripción Plasma 70PD
Peso 7kg
Dimensiones(Largo x Ancho x Altura) 425x152x291
Enfriamiento Enfriado por ventilador
Fuente de alimentación
Tipo de soldador
del inversor de proceso múltiple
Estándares Europeos EN 60974-1 / IEC 60974-1
3 x 400 Volt ±15%
Tensión de red
Grid frequency
50/60Hz
20-70 A
Rango de corriente de esqueje
Corriente de entrada efectiva 10.1A
Corriente de entrada máxima 22.6A
Requisito de generador 15KVA
70A@ 60%108V
Ciclo de servicio, 40 °C, 10 min
54A@ 100%102V
Voltaje de circuito abierto
330V DC
Clase de protección IP23
Clase de aislamiento
H
Espesor de corte (500 mm / min)
15mm
Máxima capacidad de corte
20mm
NOTA
Nota 1: Debe usar la corriente de entrada efectiva para determinar el tamaño del cable
y los requisitos de suministro.
Nota 2: Requisitos del Generador en el ciclo de trabajo de salida máximo.
Nota 3: Se recomiendan los fusibles de arranque del motor o los interruptores térmicos
para esta aplicación. Verifique los requisitos locales según la situación al respecto.
Debido a las variaciones que pueden ocurrir en los productos fabricados, el rendimiento
reclamado, los voltajes, las clasificaciones, todas las capacidades, medidas, dimensiones
y pesos indicados son solo los valores aproximados. Las capacidades y calificaciones
alcanzables en uso y operación dependerán de la correcta instalación, operación,
aplicación, mantenimiento y servicio.
53
EQUIPOS SERIE DE CORTE POR PLASMA
Plasma 100PD
14kg
594x225x348
Enfriado por ventilador
Fuente de alimentación
del inversor de proceso múltiple
EN 60974-1 / IEC 60974-1
3 x 400 Volt ±15%
50/60Hz
20-100A
17 A
21.9A
15KVA
100A@ 60%120V
77.5A@ 100%111V
330V DC
IP23
H
30mm
50mm
EQUIPOS SERIE DE CORTE POR PLASMA

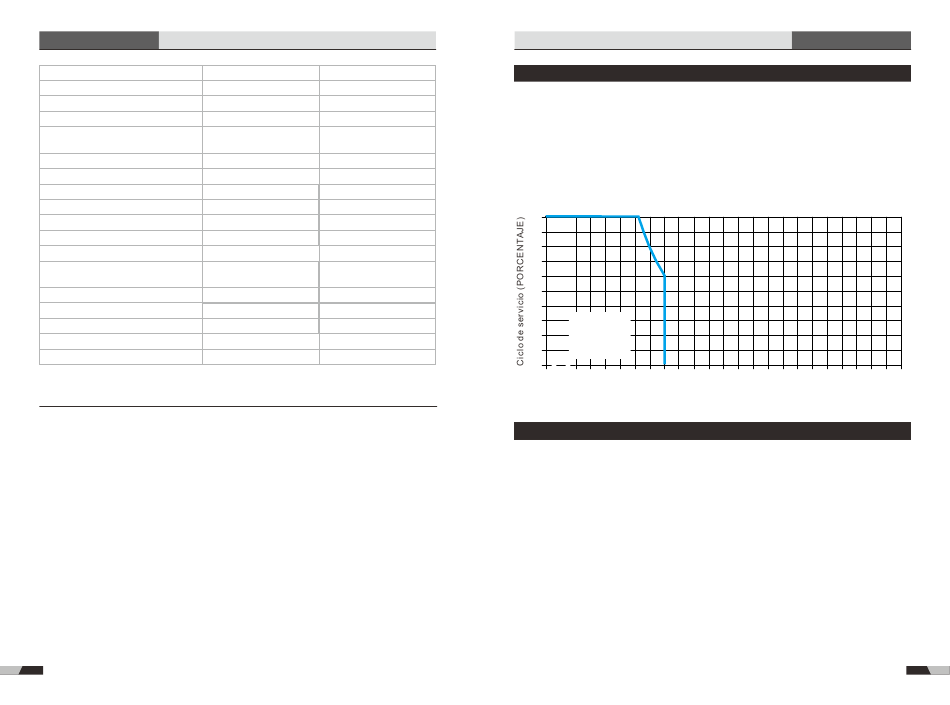

2.3 C iclo de servicio

El ciclo de servicio nominal de la fuente de alimentación de soldadura es una expresión
del tiempo en que se puede operar a su salida de corriente de soldadura nominal sin
exceder los límites de temperatura del aislamiento de las partes componentes. Para
explicar el período del ciclo de servicio de 10 minutos, se usa el siguiente ejemplo.
Supongamos que la Fuente de Potencia de Soldadura está diseñada para operar 60% del
ciclo de servicio, 100 amperios bajo 120 voltios. Esto significa que se ha sido diseñado y
construido para proporcionar el amperaje nominal (100 A) durante 4 minutos, por ejemplo,
el tiempo de soldadura por arco, de cada período de 10 minutos (60% de 10 minutos es 4
minutos). Durante los otros 6 minutos del período de 10 minutos, la fuente de alimentación
de soldadura debe estar inactiva y dispuesto para enfriamiento. El corte térmico funcionará
si se excede el ciclo de servicio.
100
90
80
70
60
50
40
30
Región de
Operación
20
Segura
1 0
0
0 125
100
25 50 75
Corriente de
2.4 Ítems empaquetados
Plasma 40D
◆ Antorcha de plasma de 4m PT-31
◆ Abrazadera a tierra de 300 amperios
con cable de 3m
◆ Manguera de gas de 1.8m 8x13.5
◆ Regulador de aire
◆ Manual de operación
Plasma 70PD
◆ Antorcha de plasma de 4m AG-60
◆ Abrazadera a tierra de 300 amperios
con cable de 3m
◆ Manguera de gas de 1.8m 8x13.5
◆ Regulador de aire
◆ Manual de operación
Sumario
2 0 0 2 25 2 5 0 3 00
150 175 275
esqueje (AMPS)
Plasma 60D
◆ Antorcha de plasma de 4m AG-60
◆ Abrazadera a tierra de 300 amperios
con cable de 3m
◆ Manguera de gas de 1.8m 8x13.5
◆ Regulador de aire
◆ Manual de operación
Plasma 100PD
◆ Antorcha de plasma de 4m P-80A
◆ Abrazadera a tierra de 300 amperios
con cable de 3m
◆ Manguera de gas de 1.8m 8x13.5
◆ Regulador de aire
◆ Manual de operación
