le n° d'art. 060045). Le tuyau de raccordement dont on a besoin ici doit
avoir un diamètre de 38 mm. (Illustration 1)
Indications d'installation
Description de montage
Les croquis présentés aident à raccorder correctement les éléments de
chauffage à la piscine :
1) Pour installer le dispositif solaire on a besoin de deux tuyaux de pis-
cines (non inclus dans la livraison) : un pour le raccord entre le dispositif
de filtre et le tapis solaire et un pour le retour du tapis solaire vers la
piscine.
2) Placez le dispositif solaire de telle façon que le maximum de rayonne-
ment soit garanti (6 heures par jour au moins). Attention si vous allumez
le dispositif solaire durant la nuit, il est possible que vous refroidissiez
votre piscine avec le dispositif.
3) Avant d'installer le dispositif solaire, laissez le système re-posez une
heure au soleil. Puis raccordez les deux joints angulaires et les capu-
chons d'après le schéma de rac-cord.

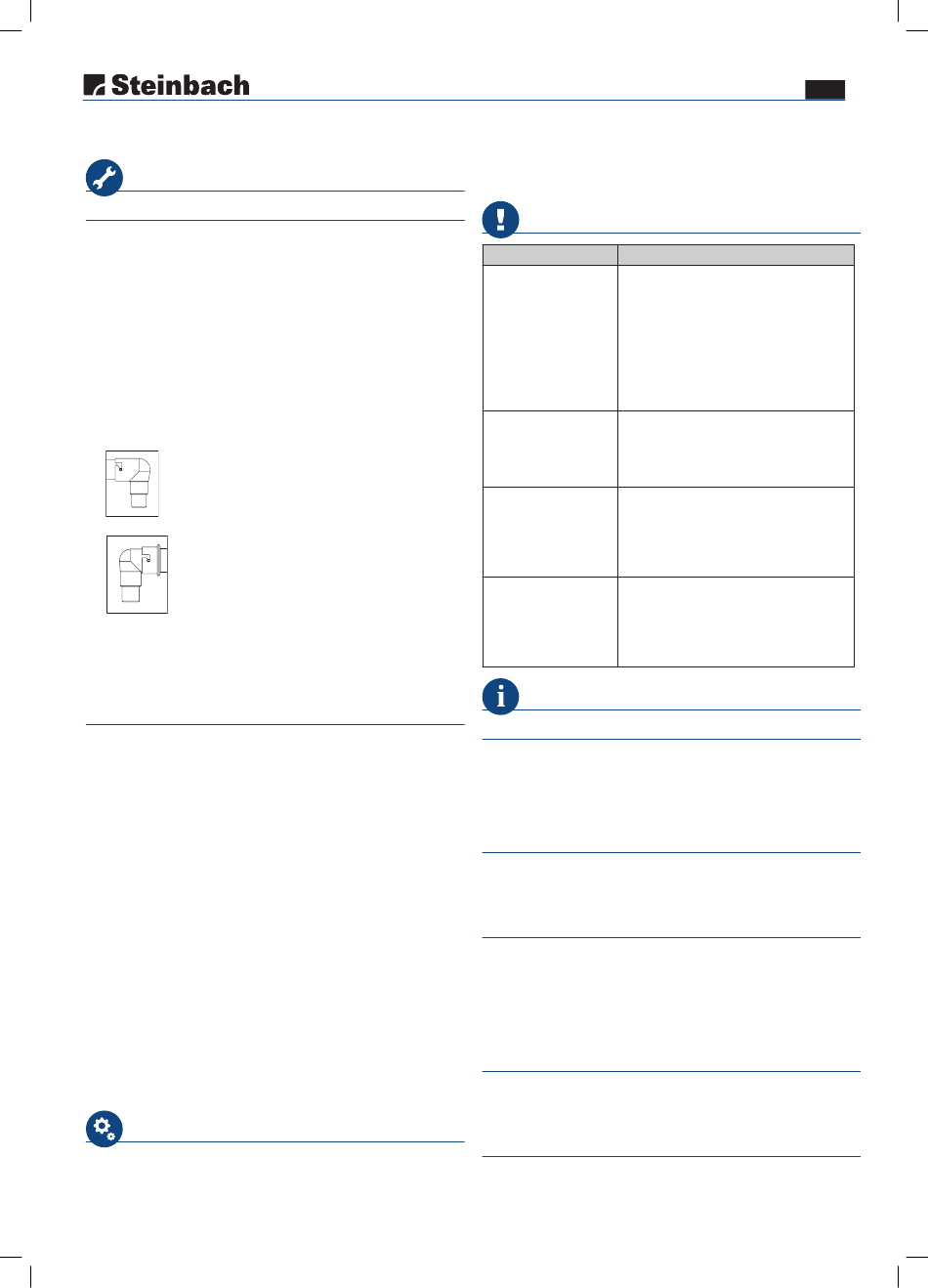

Grand angle :
raccorder avec la ba-gue
d'étanchéité, insérer l'extrémité
et tourner jusqu'à ce que ce soit
fixé.
Petit angle :
raccorder avec la bague d'étan-
chéité, insérer l'extrémité et tour-
ner jusqu'à ce que ce soit fixé.
4) Allumez la pompe. Si le tapis solaire devient tiède malgré le rayonne-
ment solaire, tout a été installé de façon adé-quate.
5) Si vous installez le dispositif solaire sur le sol, veillez à placer celui-ci
de façon à ce que les enfants ne puissent accéder à la piscine.
Possibilité de raccordement (illustration 2)
Lorsque vous raccordez le tuyau principal et le joint angulaire, vous
devez utiliser à chaque fois une bague d'étanchéité. Tournez le joint
angulaire jusqu'à ce qu'il soit fixé (voir images).
Montage du petit joint angulaire : (illustration 3)
Montage du grand joint angulaire : (illustration 4)
1) Procédez pour les capuchons de la même manière que pour les joints
angulaires.
2) Le schéma de raccordement doit être absolument suivi, car dans un
cas contraire cela peut entraîner un dysfonctionnement ou des dégâts
sur les panneaux solaires, ce qui n'est pas pris en charge par la garantie.
3) Avant d'installer le dispositif solaire, lisez attentivement les ins-truc-
tions.
Positionnez le tapis solaire dans un endroit exposé au soleil, tout en le
gardant à une distance minimale suffisante de la piscine.
Placez toujours le tapis solaire en direction du SUD. Assurez-vous que
des plantes ou d'autres obstacles n'empêchent pas le rayonne-ment
solaire. (Prenez en compte que le rayonnement du soleil change du
matin au soir).
Assurez-vous que tous les raccords de tuyau soient étanches et que les
tuyaux ne soient pas pliés ou fortement coudés. Si les tuyaux ne sont
pas étanches, vérifiez que les bagues d'étanchéité soient cor-rectement
fixées au niveau de toutes les parties et que les raccor-dements soient
bien vissés. Ne serrez pas trop les colliers de ser-rage des tuyaux (15kg
de couple).
Première utilisation
Quand le dispositif solaire est construit et que les tuyaux sont rac-cordés
à la pompe à filtre et à la piscine, ouvrez l'arrivée d'eau et assurez-vous
que l'eau coule par le tuyau. Allumez ensuite le sys-tème de filtre. Des
bulles vont sortir de l'embout dans la piscine. Ce-ci provient du fait que
049120_049121_049122_049123_049125_049126_049127_049128_v2303
l'air est poussé hors du tapis solaire. Si cela devait durer plus de 2 à 3
minutes, vérifiez l'étanchéité de votre ins-tallation.
Remarque : couvrez votre piscine la nuit pour éviter des pertes de
chaleur.
Résolution de problèmes
Problèmes
La piscine ne se
réchauffe pas.
Pas de formation de
bulles au début après
avoir raccordé l'appa-
reil à la pompe.
Des bulles sortent de
la conduite retour de la
piscine une fois que la
pompe est allumée.
Fuite d'eau.
Informations importantes
Données techniques
■ Pression maximale 1 bar à 20 °C
■ Débit d'eau min. 2000 l/h; max. 10.000 l/h
I
ndication : Le raccordement de plusieurs éléments demande un kit
bypass supplémentaire (non inclus dans la livraison).
Maintenance du produit
Le tapis solaire ne devrait pas être exposé au froid. Avant les pre-miers
frimas, ou à la fin de la saison où vous utilisez la piscine, le tapis solaire
doit être conservé dans un lieu protégé du froid.
Pendant l'hiver
Videz le tapis solaire de son eau en fermant les conduits. Pendant l'hiver,
gardez l'appareil dans un lieu protégé du froid. Enlevez les conduites de
retour de la piscine.
Veillez à ce qu'il n'y ait pas d'eau à l'intérieur de l'appareil car celle-ci
peut geler. De l'eau gelée se dilate et peut ainsi endommager les cham-
bres solaires.
Nettoyage
Pour procéder au nettoyage de l'appareil, veillez à utiliser des produits
d'entretien usuels. N'utilisez en aucun cas des produits de nettoyage à
base de solvants ou abrasifs, voire des éponges, brosses dures, etc.
Stockage
Une fois le nettoyage terminé, il convient de sécher le produit convenab-
lement. Stockez ensuite le produit dans un endroit sec et à l'abri du gel.
Cause/solution
■ Assurez-vous que l'eau coule par les
tuyaux.
■ Y a-t-il eu suffisamment de soleil ?
■ Utilisez le plus de soleil possible et aug-
mentez la durée de fonctionnement de la
pompe à filtre.
■ Couvrez votre piscine durant la nuit pour
éviter de perdre de la chaleur.
■ Plusieurs tapis solaires peuvent être
nécessaires.
■ Contrôlez le système de filtre et assure-
zvous que l'eau coule depuis la piscine
par la pompe à filtre, puis par le tapis so-
laire et enfin de nouveau par le tuyau de
raccord vers la piscine.
■ Vérifiez que les tuyaux de raccordement
ne soient pas abîmés.
■ Contrôlez les colliers de serrage des
tuyaux, qui doivent être suffisamment
serrés.
■ Vérifiez les joints dans le système de
conduit.
■ Contrôlez les colliers de serrage de tuyau
qui doivent être suffisamment serrés.
■ Vérifiez que les tuyaux de raccord ne
soient pas déchirés.
fr
9
