Installationsanweisung
Aufbau-Anleitung
Die angeführten Skizzen helfen, die Heizelemente richtig an Ihr Pool
anzuschließen:
1. Zum Installieren der Solaranlage benötigt man zwei Schwimmbad-
schläuche (nicht im Lieferumfang enthalten): einen zum Verbinden
zwischen Filteranlage und der Solarmatte und einen von der So-
larmatte retour zum Pool.
2. Platzieren Sie die Solaranlage so, dass eine maximale Sonnenein-
strahlung gewährleistet ist (mind. 6 Stunden pro Tag). Achtung:
Wenn Sie die Filteranlage in der Nacht einschalten kann es passie-
ren, dass Sie Ihr Pool mit der Solaranlage abkühlen.
3. Bevor Sie die Solaranlage installieren, lassen Sie die Anlage eine
Stunde in der Sonne liegen. Dann schließen Sie die zwei Winkelver-
bindungen und die Endkappen laut Anschlussschema an.

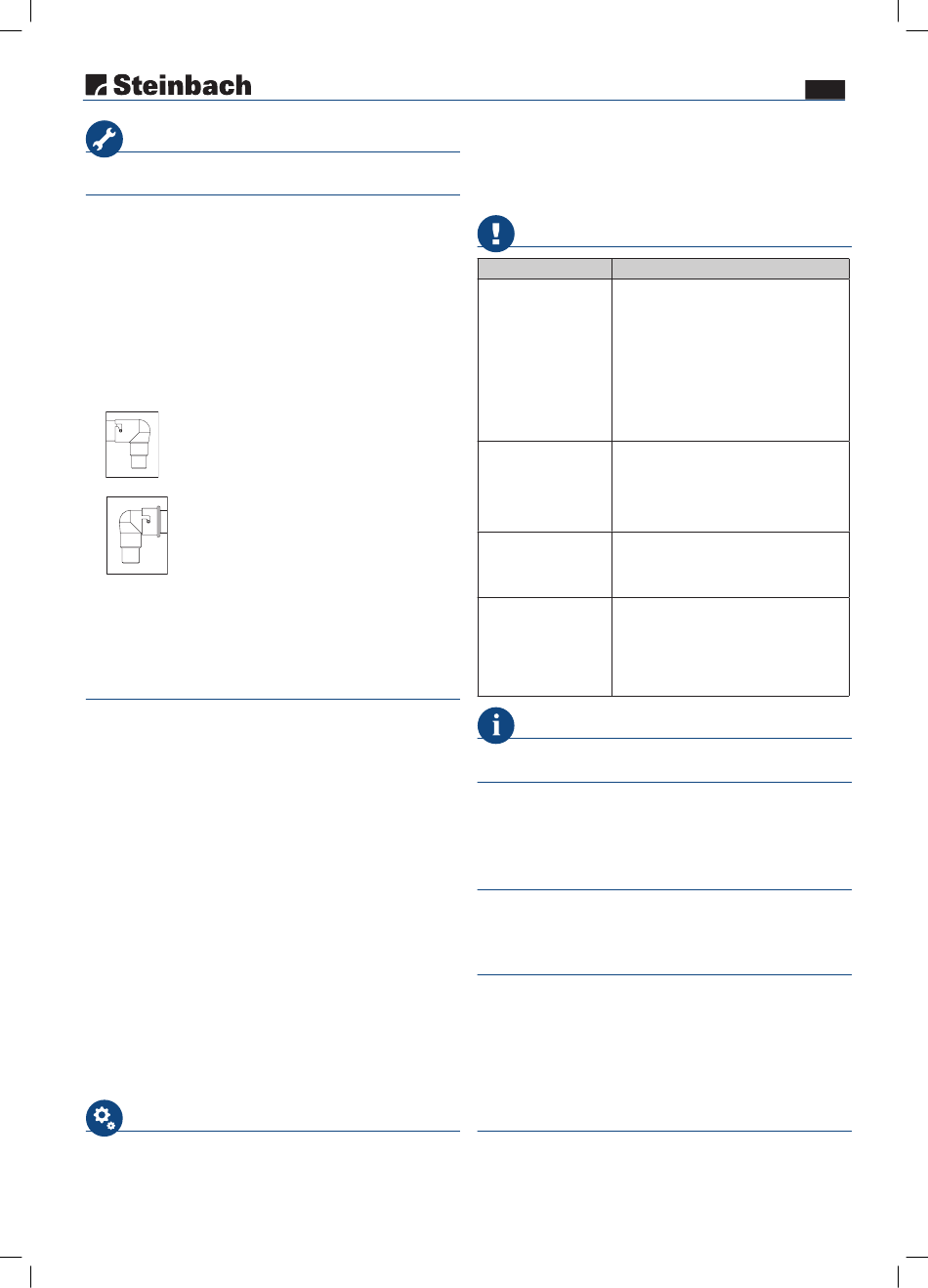

Grosser Winkel:
mit dem Dichtungsring
verbinden, das Ende
einführen und drehen
bis es hält.
Kleiner Winkel:
mit dem Dichtungsring
verbinden, das Ende
einführen und drehen
bis es hält.
4. Schalten Sie die Pumpe ein. Wenn die Solarmatte, nun trotz Sonne-
neinstrahlung kühl wird, wurde alles sachgemäß installiert.
5. Wenn Sie die Solaranlage am Boden installieren achten Sie darauf,
diese so zu platzieren, dass Kinder keine Möglichkeit haben in den
Pool zu gelangen.
Anschlussmöglichkeiten (Abbildung 2)
Wenn Sie das Hauptrohr und die Winkel verbinden, müssen Sie jeweils
einen Dichtungsring verwenden. Drehen Sie die Winkelverbindung bis
sie richtig befestigt ist (siehe Bilder).
Montage der kleinen Winkelverbindung: (Abbildung 3)
Montage der großen Winkelverbindung: (Abbildung 4)
1. Bei den Endkappen gehen Sie gleich vor wie bei den Winkelverbin-
dungen.
2. Das Anschlussschema ist unbedingt einzuhalten weil sonst keine
Funktion gegeben ist, bzw. es zu Schäden an den Solarpanelen
kommen kann und diese nicht von der Garantie abgedeckt sind.
3. Bevor Sie die Solaranlage installieren, lesen Sie bitte aufmerksam
die Anleitung.
Positionieren Sie die Solarmatte an einem sonnigen Platz, halten Sie
jedoch einen ausreichenden Mindestabstand zum Pool ein.
Platzieren Sie die Solarmatte immer Richtung SÜDEN. Vergewissern
Sie sich, dass die Sonneneinstrahlung nicht durch Pflanzen oder
sonstige Hindernisse gestört wird. (Achten Sie darauf, dass sich
die Sonneneinstrahlung von morgens bis abends ändert).
Versichern Sie sich, dass alle Schlauchverbindungen dicht und die
Schläuche nicht geknickt oder stark abgewinkelt sind. Sollten die
Schläuche undicht sein, so überprüfen Sie ob bei allen Teilen die
Dichtungsringe richtig sitzen und die Anschlüsse fest verschraubt
sind. Ziehen Sie die Schlauchschellen nicht zu fest an (15kg Drehmo-
ment).
Erste Anwendungen
Wenn die Solaranlage aufgebaut und die Schläuche mit der Filterpumpe
und dem Pool verbunden sind, öffnen Sie den Wasserzufluss
und sorgen Sie dafür, dass Wasser durch den Schlauch fließt. Anschlie-
ßend
4
049120_049121_049122_049123_049125_049126_049127_049128_v2303
schalten Sie das Filtersystem ein. Luftblasen werden aus
der Einlaufdüse im Pool aufsteigen. Das kommt daher weil die Luft
aus der Solarmatte gedrückt wird. Sollte dies länger als 2 - 3 Minuten
dauern, überprüfen Sie Ihre Installation auf Dichtheit.
Hinweis: Decken Sie Ihr Pool in der Nacht ab um Wärmeverluste zu
vermeiden.
Problembehandlung
Probleme
Das Pool wird nicht
beheizt.
Kein anfängliches
Blubbern nachdem das
Gerät an die
Pumpe angeschlossen
wurde.
Luftblasen kommen
aus dem Pool-Rücklauf
nachdem die Pumpe
eingeschaltet wurde.
Auslaufendes Wasser.
Wichtige Hinweise
Technische Daten
■ Maximaldruck 1 bar bei 20 °C
■ Wasserdurchfluss mind. 2.000 l/h; max. 10.000 l/h
Hinweis: Das Verbinden von mehreren Elementen erfordert einen
zusätzlichen Bypass-Kit (nicht im Lieferumfang enthalten).
Produkt Pflege
Die Solarmatte sollte nicht der kalten Witterung ausgesetzt werden.
Vor dem ersten Frost, oder am Ende der Poolsaison muss die
Solarmatte an einem frostsicheren Platz gelagert werden.
Überwinterung
Lassen Sie alles Wasser aus der Solarmatte ab indem Sie die Leitungen
abschließen. Überwintern Sie das Gerät an einem frostsicheren
Platz. Entfernen Sie die Pool-Rücklaufleitungen.
Stellen Sie sicher, dass sich kein Wasser im Inneren des Gerätes
befindet da dieses gefrieren kann. Gefrorenes Wasser dehnt sich
aus und kann so die Solar-Kammern beschädigen.

Reinigung

Verwenden Sie zur Reinigung handelsübliche Pflegemittel. Verwenden
Sie keine lösungsmittelhaltige sowie scheuernde Reinigungsmittel, bzw.
harte Schwämme, Bürsten etc.
Ursache/Lösung
■ Gehen Sie sicher, dass Wasser durch
die Schläuche fließt.
■ War es sonnig genug?
■ Nutzen Sie die maximal mögliche Son-
neneinstrahlung und erhöhen Sie die
Laufzeit der Filterpumpe.
■ Decken Sie Ihr Pool über Nacht ab um
Wärmeverluste zu vermeiden.
■ Möglicherweise sind mehrere Solarmat-
ten nötig
■ Kontrollieren Sie das Filtersystem und
gehen Sie sicher, dass Wasser vom Pool
durch die Filterpumpe, dann durch die
Solarmatte und anschließend durch den
Verbindungsschlauch zurück zum Pool
fließt.
■ Überprüfen Sie die Verbindungsschläu-
che auf etwaige Beschädigungen.
■ Kontrollieren Sie, ob die Schlauchklem-
men fest genug angezogen worden sind.
■ Überprüfen Sie die Dichtungen im Lei-
tungssystem.
■ Kontrollieren Sie ob die Schlauchklem-
men fest genug angezogen worden sind.
■ Überprüfen Sie die Verbindungsschläu-
che auf Risse.
