Installations-, Gebrauchs- und Wartungshandbuch DualSun FLASH

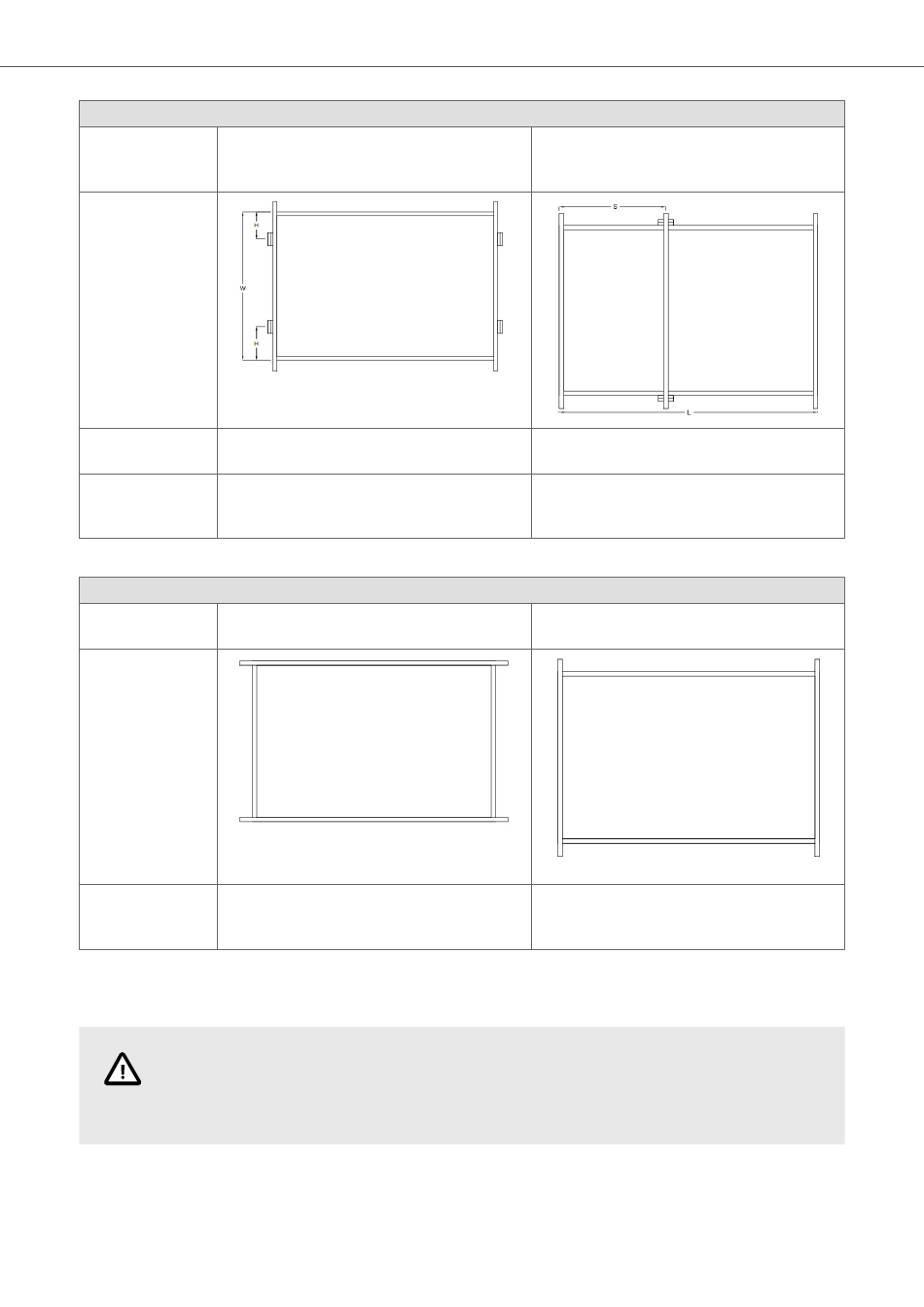

Installations- 4 Steigbügel an der kurzen Seite
methode
Einrichtung
Position der 0 < H < 1/4*W
Steigbügel
Maximal zuge- 1600 Pa positiv, 1600 Pa negativ
lassene Belas-
tung
Installations- Schienenmontage an der Längsseite
methode
Einrichtung
Maximal zuge- 5400 Pa positiv, 2400 Pa negativ
lassene Belas-
tung
ACHTUNG
Verbinden Sie die Schienen des Verlegesystems nicht mit den hydraulischen Anschlüssen,
deren Bereiche im Plan oben abgegrenzt sind.
Bedienfelder: DSxxxM6-144BB-01
Bedienfelder: DSxxxM6-144BB-01
22
Schienenmontage an der kurzen Seite
mit Bügelverstärkung an der langen Sei-
te
( 1/2*L-80 ) < S < (1/2*L-30 )
5400 Pa positiv, 2400 Pa negativ
Schienenmontage an der kurzen Seite
1600 Pa positiv, 1600 Pa negativ
