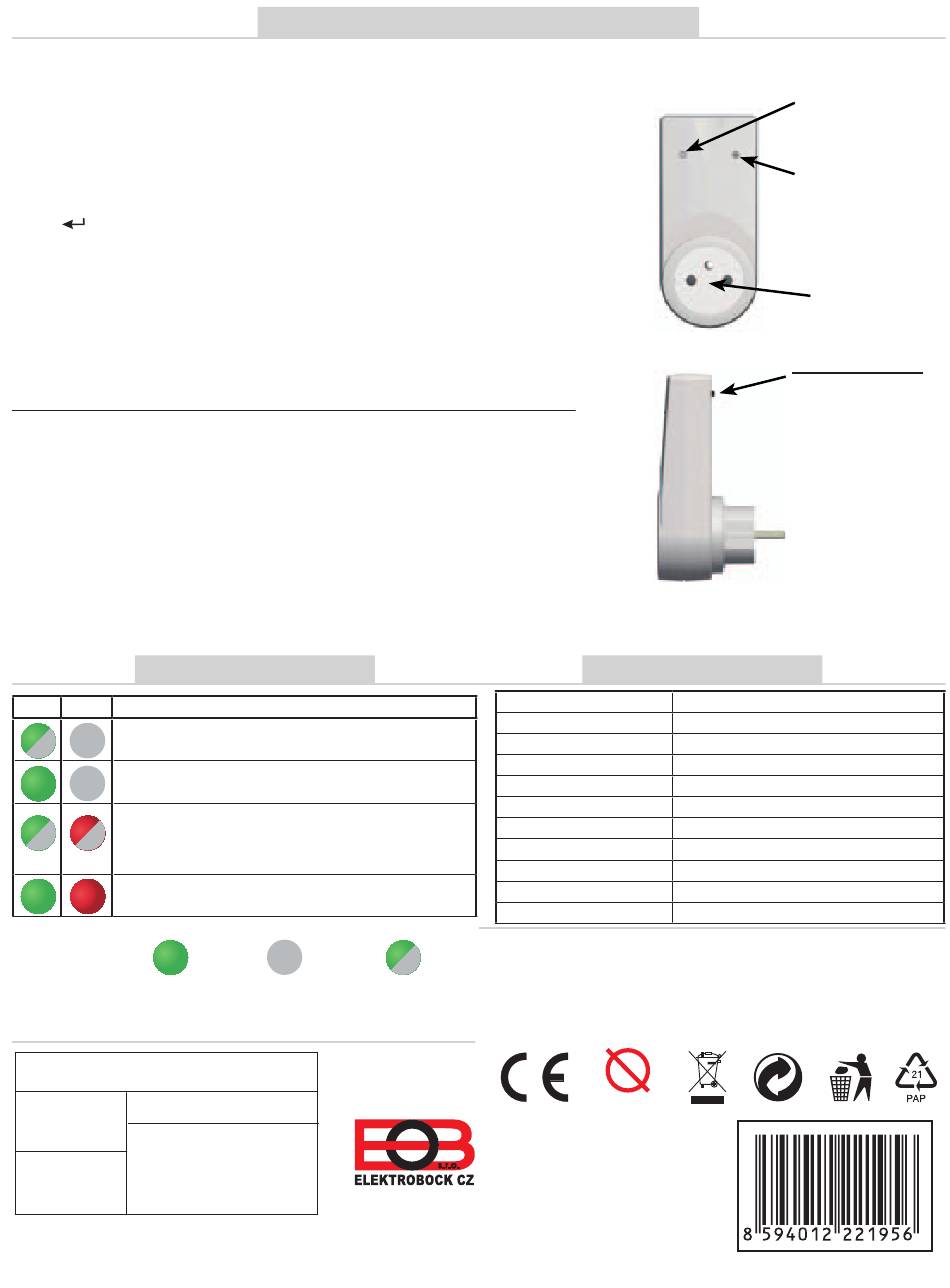

PH-WS03 dient zum Ein- und Ausschalten der elektrischen Verbraucher in der Verbindung mit
der Zentraleinheit PH-CJ37 (Plus).
1. Wir schließen den Empfänger ans Stromnetz 230 V/50 Hz an.
2. Auf dem Empfänger blinkt eine grüne Diode, wodurch der Empfänger
zur weiteren Einstellung vorbereitet ist.
3. Stellen Sie in der Zentraleinheit PH-CJ37 das Zeitprogramm ein
(siehe die Gebrauchsanleitung zu PH-CJ37)
4. Wählen Sie in der Zentraleinheit das ACTIV-Regime und durch die
i
Taste wählen Sie die WS-Elemente.
(siehe die Gebrauchsanleitung zu PH-CJ37)
5. Wir drücken kurz für ca 1,5 s die FUNKTIONSTASTE (siehe Abb. 2)–
grüne und rote Diode blinken abwechselnd.
6. Auf der Zentraleinheit PH-CJ37 drücken Sie die Taste „Test" im
Regime ACTIV.
7. Beim richtigen Erlernen vom Code blinkt grüne und rote Diode
gleichzeitig.
Zeitweilige Zustandsänderung durch den Schlüsselanhänger PH-WS10:
Der Empfänger kann auch durch den Schlüsselanhänger PH-WS10 gesteuert
werden. Der PH-WS10 muß in der Zentralsteuereinheit im Regime ACTIV für
den gegebenen Empfänger aktiviert werden. Durch einen Schlüsselanhänger
können max. 2 Empfänger gesteuert werden!
Der Schlüsselanhänger PH-WS10 ist nicht Bestandteil der Verpackung.
Die Montage können nur Personen mit entsprechender Qualifikation durchführen!
Die Montage darf nur im spannungslosen Zustand durchgeführt werden!
INDIKATIONSDIODEN
LED 1 LED 2
Speicher ist leer, Code wurde nicht erlernt
Code wurde erlernt
BLINKEN ABWECHSELND=Modus für Erlernen vom Code
BLINKEN GLEICHZEITIG= Code wurde erlernt
BLINKEN GLEICHZEITIG FÜR LANGE ZEIT= Code
wurde gelöscht
Relais wurde eingeschaltet
ERKLÄRUNGEN:
LEUCHTET
GARANTIESCHEIN
(für das Produkt wird eine Garantiefrist von 2 Jahren gewährt)
Produktnummer:
Verkaufsdatum:
Stempel der Verkaufsstelle:
überprüft von:
Bei den Ansprüchen in und nach der Garantiezeit schicken
Sie bitte das Produkt auf die Adresse des Herstellers.
MONTAGE UND INBETRIEBNAHME
FUNKTION
LEUCHTET
BLINKT
NICHT
MADE IN CZECH REPUBLIC
Abb. 1
Abb. 2
TECHNISCHE DATEN
Einspeisung
Nennstrom
Leistungsaufnahme
Kommunikationstyp
Frequenz
Empfindlichkeit
Reichweite
Ausgang
Schutzart
Arbeitstemperatur
Abmessungen (LxBxH) 130 mm x 57 mm x 78 mm
KONFORMITÄTSERKLÄRUNG
Hiermit erklärt ELEKTROBOCK CZ s.r.o., dass der Funkanlagentyp
PH-WS03 der Richtlinie 2014/53/EU entspricht. Der vollständige
Text der EU-Konformitätserklärung ist unter der folgenden
Internetadresse verfügbar: www.elbock.cz
Pb
LEAD FREE
Im Einklang mit RoHS
ELEKTROBOCK CZ s.r.o.
Blanenská 1763
Kuřim 664 34
Tel.: +420 541 230 216
www.elbock.cz
Grüne Diode
(LED1)
Rote Diode
(LED2)
Kindersperre
Funktionstaste
KURZES DRÜCKEN -
Erlernen vom Code.
LANGES DRÜCKEN
(ca 5 s) -RESET
(der Code wird vom
Speicher gelöscht –
grüne und rote Diode
blinken gleichzeitig).
230 V/ 50 Hz
