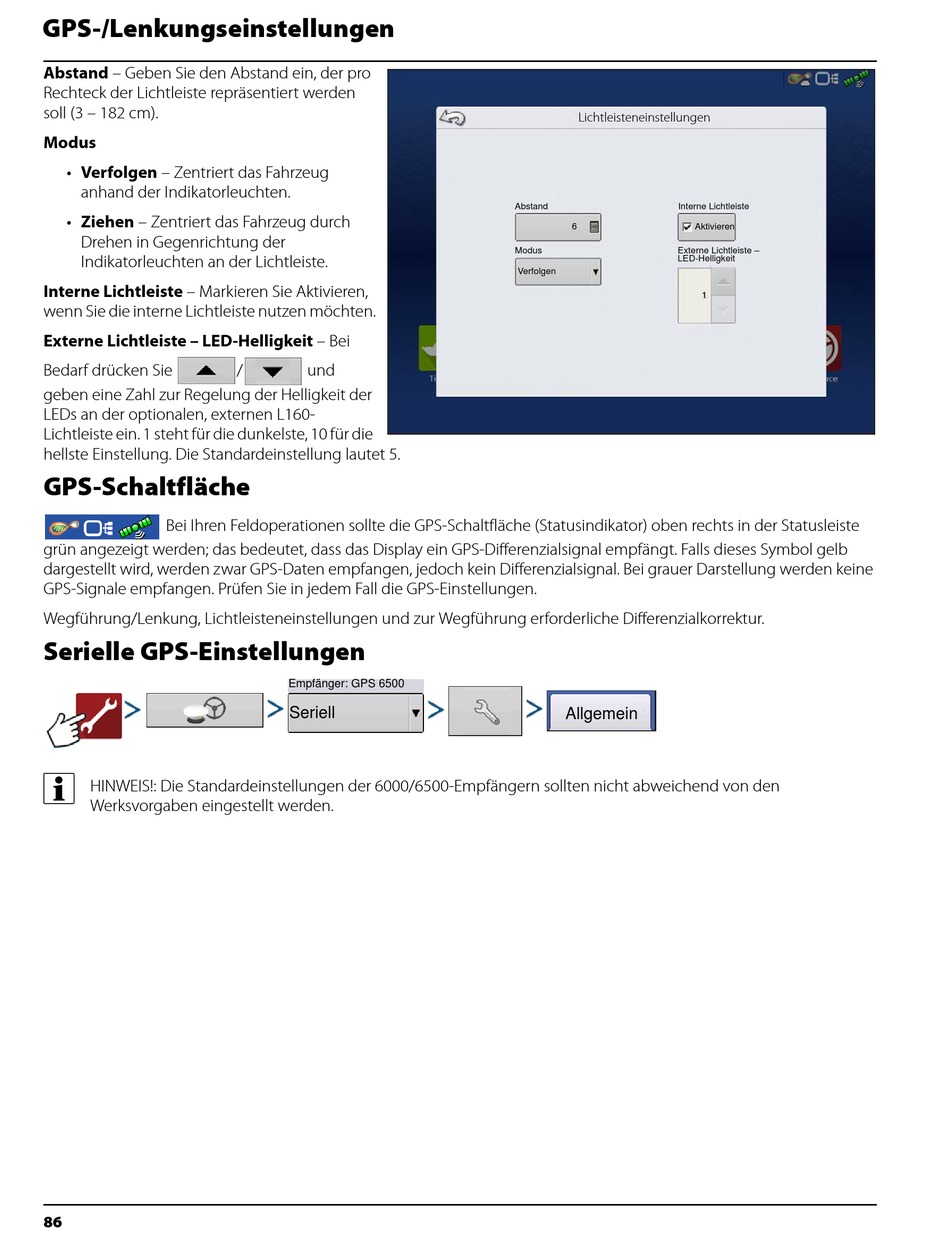

GPS-/Lenkungseinstellungen
Abstand – Geben Sie den Abstand ein, der pro
Rechteck der Lichtleiste repräsentiert werden
soll (3 – 182 cm).
Modus
• Verfolgen – Zentriert das Fahrzeug
anhand der Indikatorleuchten.
• Ziehen – Zentriert das Fahrzeug durch
Drehen in Gegenrichtung der
Indikatorleuchten an der Lichtleiste.
Interne Lichtleiste – Markieren Sie Aktivieren,
wenn Sie die interne Lichtleiste nutzen möchten.
Externe Lichtleiste – LED-Helligkeit – Bei
Bedarf drücken Sie
geben eine Zahl zur Regelung der Helligkeit der
LEDs an der optionalen, externen L160-
Lichtleiste ein. 1 steht für die dunkelste, 10 für die
hellste Einstellung. Die Standardeinstellung lautet 5.
GPS-Schaltfläche
Bei Ihren Feldoperationen sollte die GPS-Schaltfläche (Statusindikator) oben rechts in der Statusleiste
grün angezeigt werden; das bedeutet, dass das Display ein GPS-Differenzialsignal empfängt. Falls dieses Symbol gelb
dargestellt wird, werden zwar GPS-Daten empfangen, jedoch kein Differenzialsignal. Bei grauer Darstellung werden keine
GPS-Signale empfangen. Prüfen Sie in jedem Fall die GPS-Einstellungen.
Wegführung/Lenkung, Lichtleisteneinstellungen und zur Wegführung erforderliche Differenzialkorrektur.

Serielle GPS-Einstellungen

÷
HINWEIS!: Die Standardeinstellungen der 6000/6500-Empfängern sollten nicht abweichend von den
Werksvorgaben eingestellt werden.
86
/
und
Empfänger: GPS 6500
Seriell
Lichtleisteneinstellungen
Abstand
Interne Lichtleiste
6
Aktivieren
Modus
Externe Lichtleiste –
LED-Helligkeit
Verfolgen
Allgemein
1
