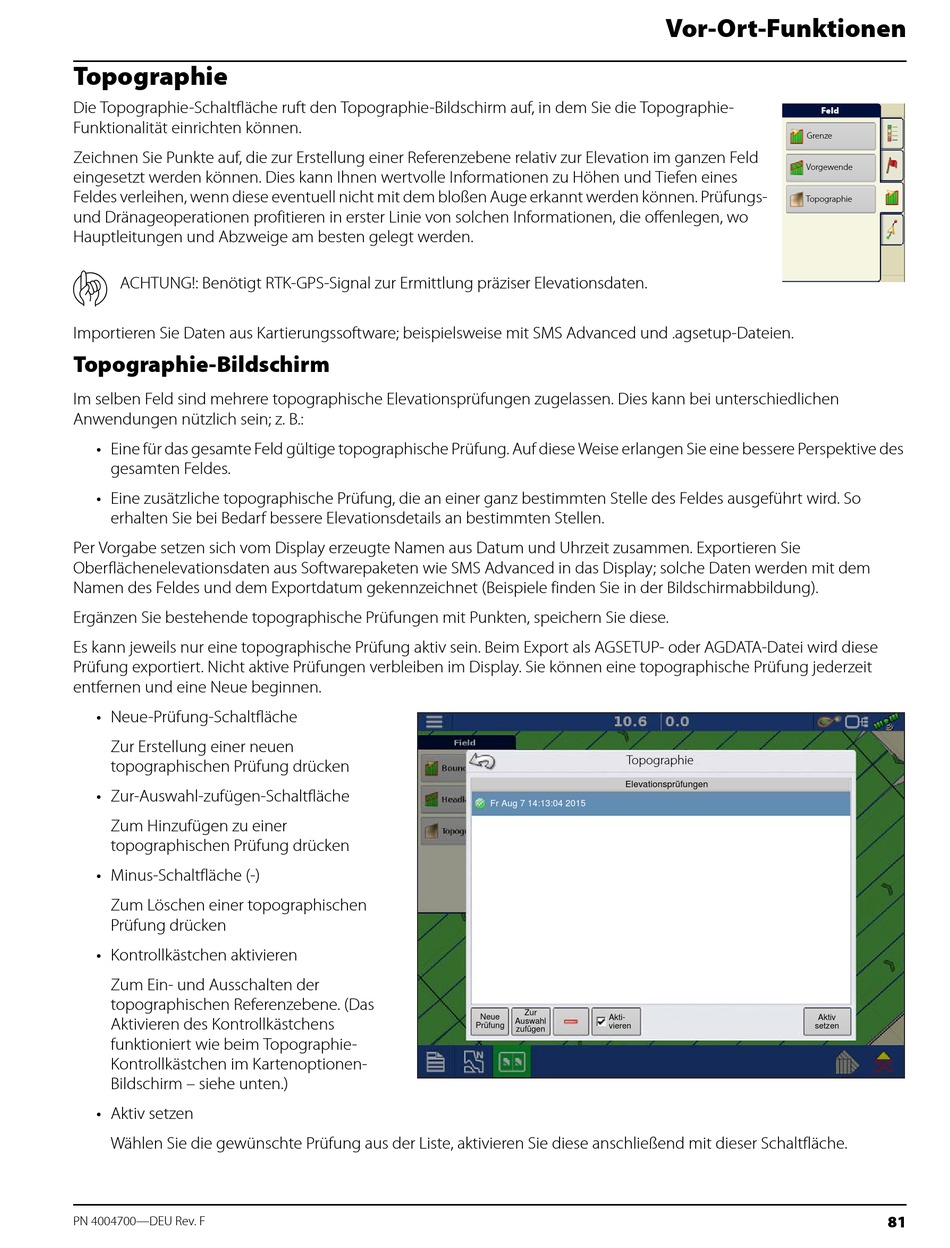

Topographie
Die Topographie-Schaltfläche ruft den Topographie-Bildschirm auf, in dem Sie die Topographie-
Funktionalität einrichten können.
Zeichnen Sie Punkte auf, die zur Erstellung einer Referenzebene relativ zur Elevation im ganzen Feld
eingesetzt werden können. Dies kann Ihnen wertvolle Informationen zu Höhen und Tiefen eines
Feldes verleihen, wenn diese eventuell nicht mit dem bloßen Auge erkannt werden können. Prüfungs-
und Dränageoperationen profitieren in erster Linie von solchen Informationen, die offenlegen, wo
Hauptleitungen und Abzweige am besten gelegt werden.
μ
ACHTUNG!: Benötigt RTK-GPS-Signal zur Ermittlung präziser Elevationsdaten.
Importieren Sie Daten aus Kartierungssoftware; beispielsweise mit SMS Advanced und .agsetup-Dateien.
Topographie-Bildschirm
Im selben Feld sind mehrere topographische Elevationsprüfungen zugelassen. Dies kann bei unterschiedlichen
Anwendungen nützlich sein; z. B.:
• Eine für das gesamte Feld gültige topographische Prüfung. Auf diese Weise erlangen Sie eine bessere Perspektive des
gesamten Feldes.
• Eine zusätzliche topographische Prüfung, die an einer ganz bestimmten Stelle des Feldes ausgeführt wird. So
erhalten Sie bei Bedarf bessere Elevationsdetails an bestimmten Stellen.
Per Vorgabe setzen sich vom Display erzeugte Namen aus Datum und Uhrzeit zusammen. Exportieren Sie
Oberflächenelevationsdaten aus Softwarepaketen wie SMS Advanced in das Display; solche Daten werden mit dem
Namen des Feldes und dem Exportdatum gekennzeichnet (Beispiele finden Sie in der Bildschirmabbildung).
Ergänzen Sie bestehende topographische Prüfungen mit Punkten, speichern Sie diese.
Es kann jeweils nur eine topographische Prüfung aktiv sein. Beim Export als AGSETUP- oder AGDATA-Datei wird diese
Prüfung exportiert. Nicht aktive Prüfungen verbleiben im Display. Sie können eine topographische Prüfung jederzeit
entfernen und eine Neue beginnen.
• Neue-Prüfung-Schaltfläche
Zur Erstellung einer neuen
topographischen Prüfung drücken
• Zur-Auswahl-zufügen-Schaltfläche
Zum Hinzufügen zu einer
topographischen Prüfung drücken
• Minus-Schaltfläche (-)
Zum Löschen einer topographischen
Prüfung drücken
• Kontrollkästchen aktivieren
Zum Ein- und Ausschalten der
topographischen Referenzebene. (Das
Aktivieren des Kontrollkästchens
funktioniert wie beim Topographie-
Kontrollkästchen im Kartenoptionen-
Bildschirm – siehe unten.)
• Aktiv setzen
Wählen Sie die gewünschte Prüfung aus der Liste, aktivieren Sie diese anschließend mit dieser Schaltfläche.
PN 4004700—DEU Rev. F
Topographie
Elevationsprüfungen
Fr Aug 7 14:13:04 2015
Zur
Neue
Akti-
Auswahl
Prüfung
vieren
zufügen
Vor-Ort-Funktionen
Feld
Grenze
Vorgewende
Topographie
Aktiv
setzen
81
