Inhaltszusammenfassung für Nitrox CobaNitrox NB-90U

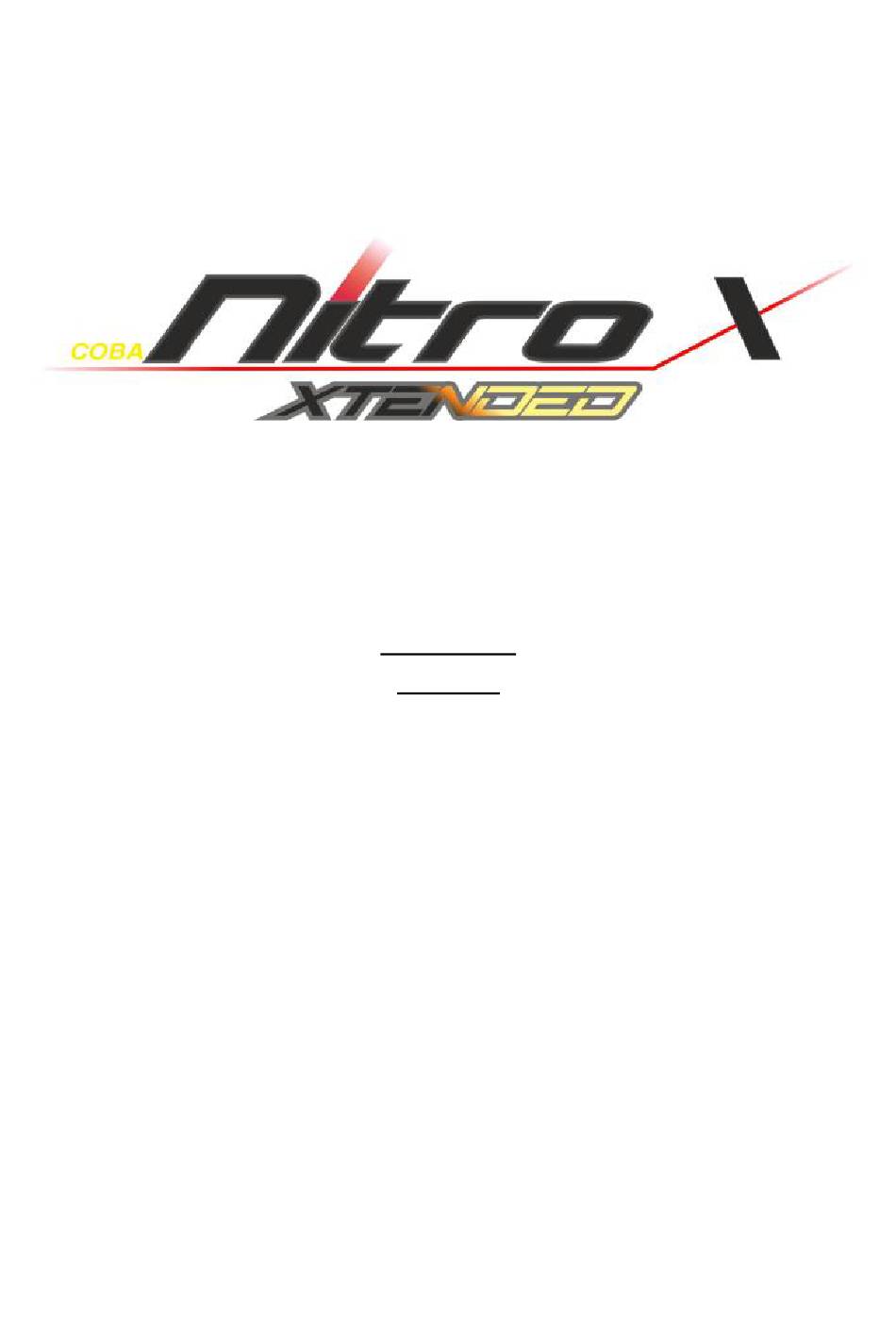

- Seite 1 Handbuch Manual CobaNitrox NB-90U Art. 88882040 Modell: LS-PAB90-BC10 Universal Notebook Adapter...
-
Seite 2: Inhaltsverzeichnis
Wichtige grundlegende Informationen Lieferumfang Produktinformationen Symbole und Signalwörter Sicherheit Bestimmungsgemäße Verwendung des Gerätes 2.1.1 Einsatzbereich und lokale Anforderungen 2.1.2 Entsorgung Generelle Hinweise Gefahren und Schutzmaßnahmen Technische Daten Elektrischer Anschluss Effizienz Ausgangsspannung Schutzmechanismen Umgebungsbedingungen Betriebsstunden Maße Inbetriebnahme Fehlersuche Instandhaltung Entsorgung... - Seite 3 Garantiebestimmungen Kontaktinformation Übersicht der verfügbaren und gelieferten Tips General Information Scope of delivery Product information Safety 10.1 Intended use 10.1.1 Application area and local requirements 10.1.2 Disposal 10.2 General notice 10.3 Danger and protection Technical data 11.1 Electric installation 11.2 Efficiency 11.3 Output voltage...
- Seite 4 Implementing Maintenance Disposal Warranty terms Contact information Included and available tips...
-
Seite 5: Wichtige Grundlegende Informationen
- Antistatik Design für störungsfreien Betrieb - Flammenhemmendes Schutzgehäuse - Überhitzungsschutz, Überspannungsschutz, Überstromschutz, Kurzschlussschutz, Überladeschutz - Input AC 100-240V~, 50-60Hz - Output Adapter DC 9,5-22V= 5A Max. 90W Charger DC 12,6V=, 16,6V= 3A (nur mit optionalen Adaptern) USB DC 5V= 1A Max. 5W CobaNitrox NB-90U... -
Seite 6: Symbole Und Signalwörter
Informationen aufmerksam. Sicherheit Bestimmungsgemäße Verwendung des Gerätes 2.1.1 Einsatzbereich und lokale Anforderungen Dieses Gerät ist ausschließlich für den Betrieb von Notebooks innerhalb geschlossener Räume vorgesehen. Benutzen oder lagern Sie das Gerät nicht in feuchten Räumen oder in CobaNitrox NB-90U... -
Seite 7: Entsorgung
Sie das Gerät weitergeben. Folgen Sie den Anweisungen und Warnungen vor dem Gebrauch des Gerätes. Die Nichtbeachtung dieser Anleitung kann zu schweren Verletzungen oder Schäden führen. Für Schäden, die aufgrund der Nichtbeachtung dieser Anleitung entstehen, übernehmen wir keine Haftung. CobaNitrox NB-90U... -
Seite 8: Gefahren Und Schutzmaßnahmen
Achten sie auf eine ausreichende Wärmeabfuhr des Gerätes (Kann zu Überhitzung und Brand führen). Überlassen Sie die Wartung und/ oder Reinigung des Gerätes ausschließlich dem autorisiertem Fachpersonal. Technische Daten 3.1 Elektrischer Anschluss Das Gerät verfügt über einen Weitbereichseingang und ist damit CobaNitrox NB-90U... -
Seite 9: Effizienz
USB 5V= DC, max 2,1A 3.4 Schutzmechanismen Überspannungsschutz, Überstromschutz, Überlastschutz, Kurzschlussschutz, Über-Temperaturschutz. 3.5 Umgebungsbedingungen Temperatur Betrieb 0 bis +40 °C Lagerung -20 bis +70 °C Feuchtigkeit Betrieb 20% bis 80% Lagerung 10% bis 90% 3.6 Betriebsstunden MTBF > 50.000 Std. CobaNitrox NB-90U... -
Seite 10: Maße
3. Wählen Sie den, zu Ihrem Notebook, passenden Tip aus. Entnehmen Sie der Beschriftung Ihres Notebooks die notwendige Spannung. Wählen Sie nun einen passenden Tip Ihres Notebook- herstellers mit der richtigen Spannung. Vergleichen Sie dazu die Tabelle auf Seite 20. CobaNitrox NB-90U... - Seite 11 5. Stecken Sie den Tip auf das Kabel des Adapters. Der Tip regelt die Leistung des Adapters gemäß den Spezifikationen des Tips. Im Display des Notebookadapters wird die ausgehende Spannung angezeigt. Vergewissern Sie sich nochmals, den für Ihr Notebook passenden CobaNitrox NB-90U...
- Seite 12 Beachten Sie, dass der Adapter im Standby-Modus Strom verbraucht und Wärme erzeugt. Wird diese Wärme nicht abgeführt besteht Brandgefahr. Wenn Sie sich ein neues Notebook kaufen, können Sie den Notebook- adapter weiterhin nutzen. Sie müssen lediglich den Tip auswechseln. CobaNitrox NB-90U...
-
Seite 13: Fehlersuche
Abhilfe Fehlermeldung Ursache(n) Das Notebook Akku tiefentladen Lassen Sie das startet nicht Note- book ausgeschaltet (zugeklappt) und schließen Sie es zum Laden, wie in diesem Handbuch beschrieben, an das Stromnetz an. Akku defekt Akku vom Fachhändler tauschen lassen. CobaNitrox NB-90U... - Seite 14 Überprüfen Sie ob angeschlossen das Netzkabel mit dem Adapter und mit der Steckdose verbunden ist. Tausche Sie das defekte Netzkabel gegen ein Netzkabel defekt. gleichwertiges, zugelassenes Netzkabel aus. Netzsteckdose Lassen Sie die defekt. Steckdose von einem Fachmann überprüfen. CobaNitrox NB-90U...
- Seite 15 Stecker bedingt. steht Differiert der Ersetzen Sie den angezeigte Wert um Notebookadapter. mehr als +/- 0,5V ist Notebookadapter defekt. Beim Prüfen der Netzsteckdose besteht die Möglichkeit eines elektrischen Schlags. Überlassen Sie Arbeiten am Stromnetz immer nur ausgebildetem Fachpersonal. CobaNitrox NB-90U...
-
Seite 16: Instandhaltung
Ihre Gemeinde-/ Stadtverwaltung oder fragen Sie Ihren Fachhändler. Die anfallenden Verpackungsreste von Pappe und Kunststoffen, entsorgen Sie bitte über die entsprechenden Sammelbehälter Ihres Hausmülls. Garantiebestimmungen Wir gewähren auf unser Produkt eine Garantie von 24 Monaten ab Kaufdatum bei sachgemäßem Gebrauch. CobaNitrox NB-90U... -
Seite 17: General Information
Fällen, nur für die Wiederherstellung von Daten aus einer regelmäßig, täglich erstellten Sicherungskopie. Im Übrigen wird eine Haftung ausgeschlossen. General information 9.1 Scope of delivery 1x Notebook adapter 90W 1x Power cord 230V~ 10x Tip 1x Manual English and German CobaNitrox NB-90U... - Seite 28 1.75A - 2.37A Asus Surface Pro4 ( 3PIN) Microsoft 4.5*3.0*11mm with pin 19.5V DELL Surface Pro5 ( 3PIN) Microsoft included Alle genannten Markennamen sind Eigentum der jeweiligen Firmen. All named brands are registered trademarks of their respective owners. CobaNitrox NB-90U...
