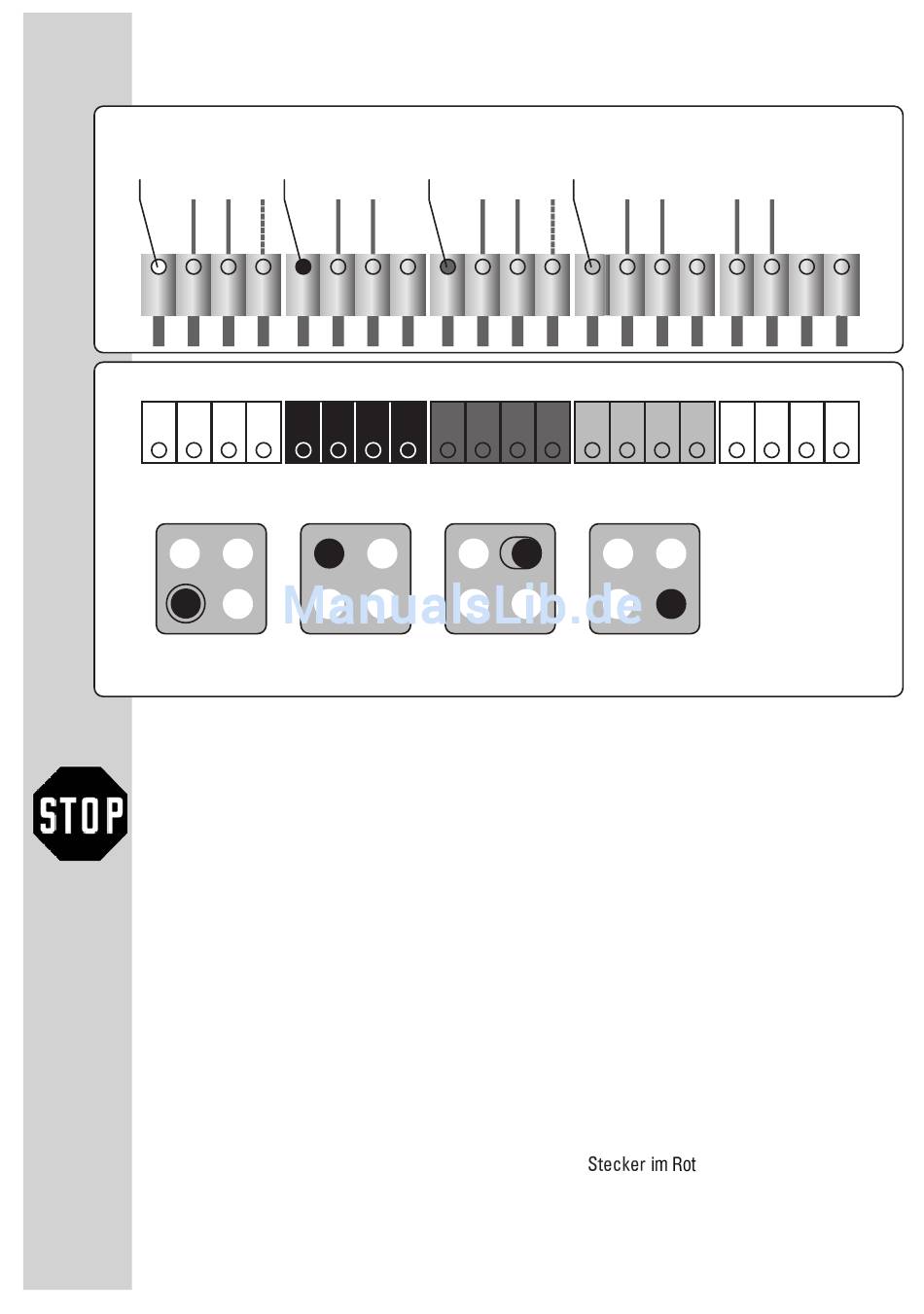

Anschluss Kochfeld / Kochmulde

Farbmarkierung Farbmarkierung
WEISS SCHWARZ
Farbe
WEISS
Kochzone vorne links Kochzone hinten links
Achtung!
Beachten Sie dabei unbedingt die Hinweise für den elektrischen Anschluss des Kochfeldes, die in
der Bedienungs- und Montageanleitung zum Kochfeld beschrieben sind!
Zunächst ist der Schutzleiter (grün-gelb) an die Erdungsschraube des Herdes anzuschließen.
Das Kochfeld hat für jede einzelne Kochzone bzw . Kochplatte einen Stecker mit vier Kontaktstiften.
Diese Stecker sind durch Farbpunkte gekennzeichnet:
• WEISS:
• SCHWARZ:
• GRÜN:
• HELLBLAU:
Bei einigen Kochfeld-Typen findet man noch einen fünften Stecker ohne Farbkennzeichnung.
Dieser Stecker dient zum Anschluss der Restwärme-Anzeige. Bei einer Restwärmeanzeige wird dem
Benutzer durch eine rote Leuchte im Kochfeld angezeigt, welche Kochzone noch heiß ist, auch wenn
sie bereits ausgeschaltet ist.
Steckerleiste Kochfeld
Farbmarkierung
GRÜN
Buchsenleiste Herd
Farbe Farbe
SCHWARZ GRÜN
Kochzone hinten rechts

Herd Vorderseite (Front)

Kochzone vorne links, mit Zuschaltung
Kochzone hinten links, ohne Zuschaltung
Kochzone hinten rechts, mit Zuschaltung
Kochzone vorne rechts, ohne Zuschaltung
Elektro-Einbauherd EH-C 51.2
Stecker ROT
Farbmarkierung
„Restwärme-Anzeige"
HELLBLAU
Farbe
HELLBLAU
Kochzone vorne rechts Restwärmeanzeige
im Rot
in rot.
Farbe
ROT
