8. Befestigen Sie die Montageplatte mit den mitgelieferten Schrauben an einer
senkrechten Fläche am gewählten Montageort. Verwenden Sie beim
Anbringen sämtliche Befestigungspunkte. Eine der Schrauben wird im
perforierten Teil der Montageplatte angebracht und ist erforderlich, um den
Manipulationsschalter auszulösen, falls versucht wird, das Geräte von der
Ober äche abzureißen.
9. Installieren Sie die Platine Ihrer KeyPad Fibra an die hierfür vorgesehenen
Halterungen an der Montageplatte.

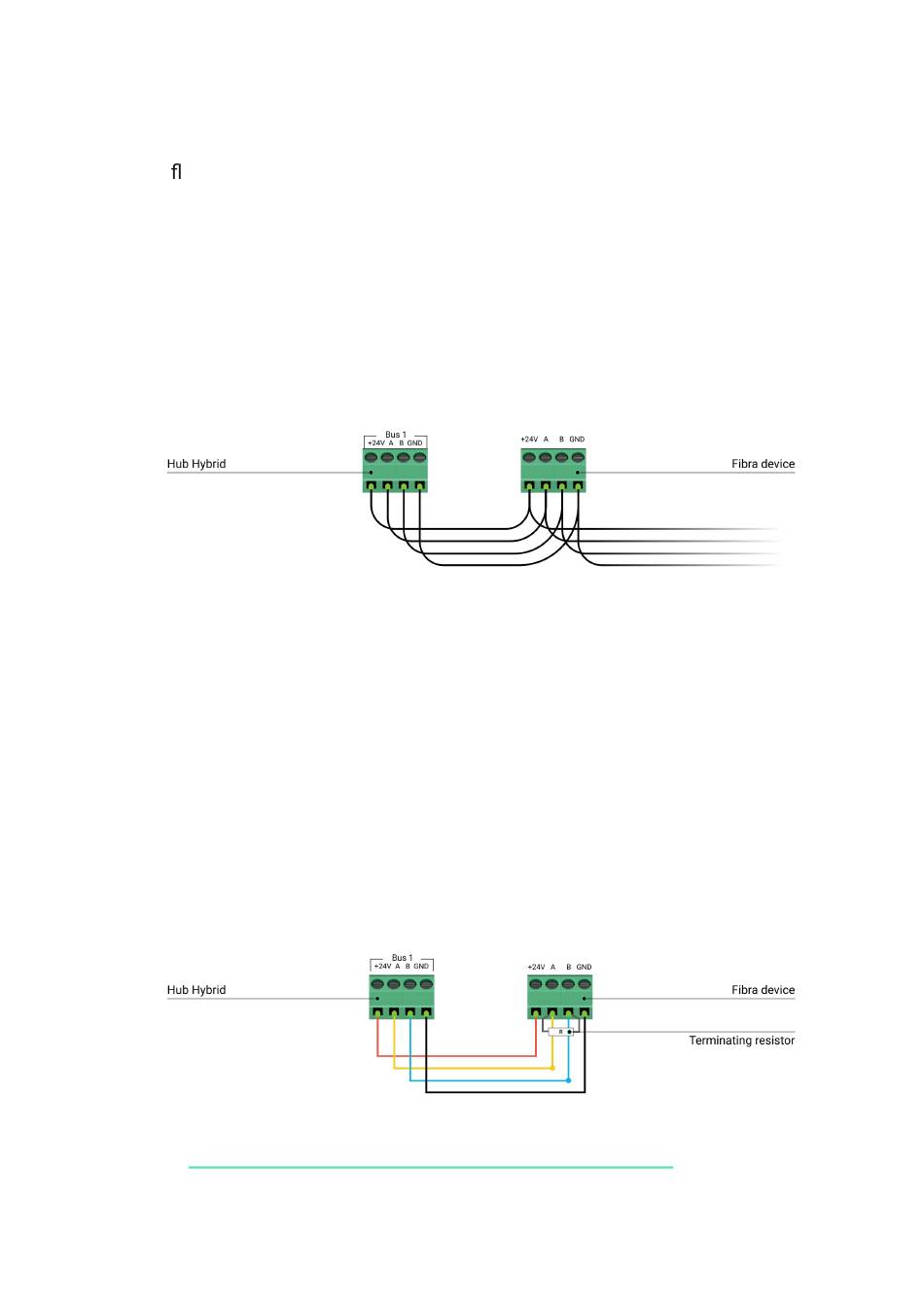

10. Schließen Sie die Drähte an die Klemmen gemäß dem untenstehenden
Schema an. Beachten Sie die Polarität und die Anschlussreihenfolge der
Drähte. Befestigen Sie das Kabel sicher an den Klemmen.
+24V — Stromversorgungsklemme von 24 V⎓.
А, B — Signalanschlüsse.
GND — Masse.
11. Wenn die Tastatur die letzte in der Verbindungslinie ist, installieren Sie im
Falle eines Anschlusses in der Linientopologie einen Abschlusswiderstand,
indem Sie diesen an die Signalklemmen des Geräts anschließen. Für die
Ringtopologie wird kein Abschlusswiderstand benötigt.
Mehr zu Topologien zum Anschluss der Ajax-Geräte
