KeyPad Fibra Benutzerhandbuch

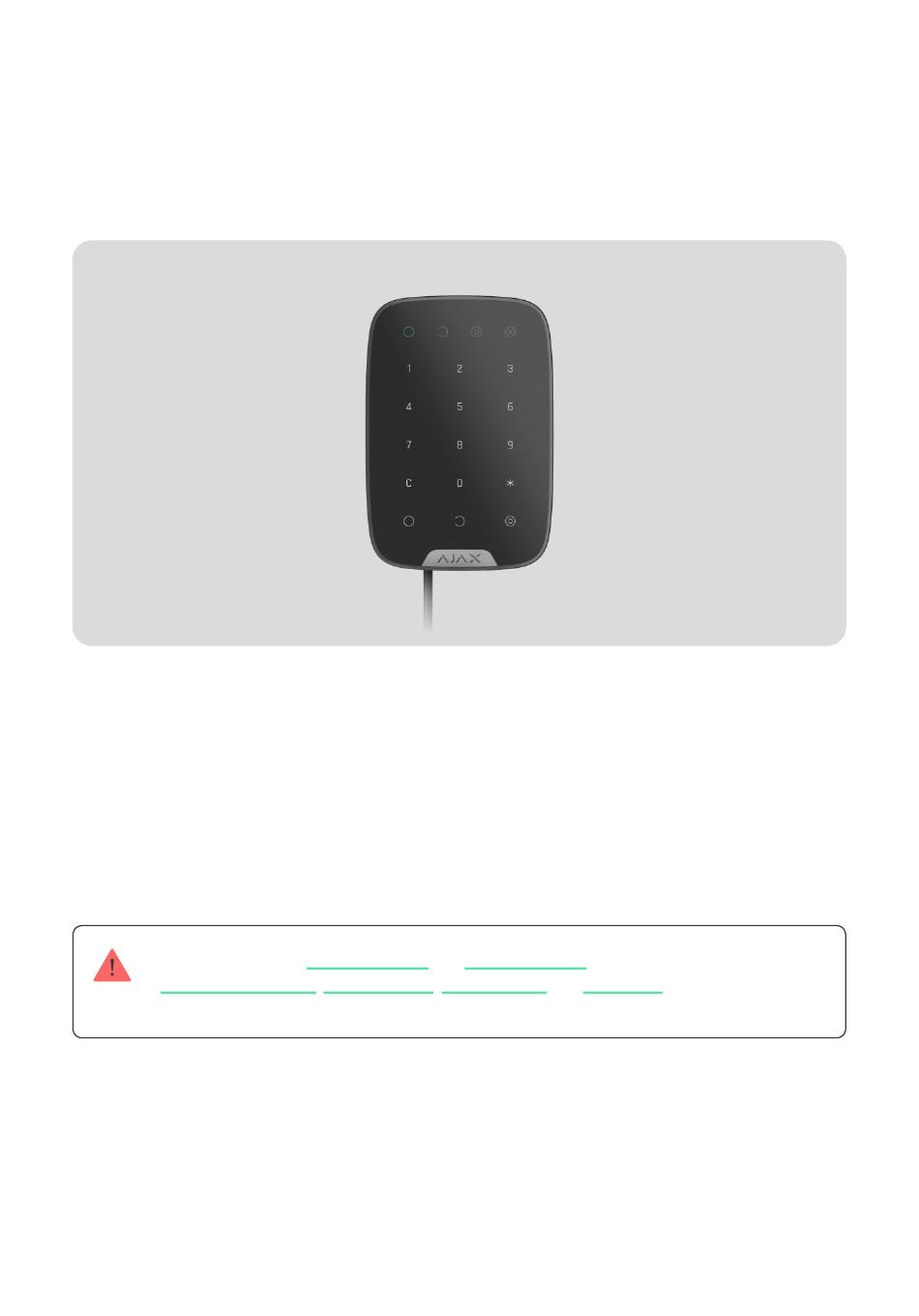

KeyPad Fibra ist eine kabelgebundene Touch-Tastatur des Ajax-
Sicherheitssystems. Das Gerät ermöglicht die Steuerung der Sicherheitsmodi
und des Nachtmodus. Es unterstützt die Eingabe eines Bedrohungscode und ist
vor Erraten des Zugangscodes geschützt. Wenn das Gerät aktiviert ist,
informiert die LED-Anzeige über den Sicherheitsmodus.
Die Tastatur ist mit
andere Hub-Zentrale Funk-Repeater ocBridge Plus
Integration in andere Sicherheitssysteme ist auch nicht vorgesehen.
KeyPad Fibra arbeitet als Teil des Ajax-Sicherheitssystems und kommuniziert
mit der Hub-Zentrale über das sichere kabelgebundene Fibra-Protokoll. Die
Reichweite der kabelgebundenen Verbindung beträgt bei der Verwendung von
Twisted-Pair-Kabel U/UTP Kat.5 bis zu 2000 Meter.
KeyPad Fibra gehört zur Produktlinie der kabelgebundenen Fibra-Geräte. Solche
Geräte können nur von autorisierten Ajax-Partnern installiert, verkauft und
Aktualisiert April 13, 2023
Hub Hybrid (2G)
und
Hub Hybrid (4G)
,
,
kompatibel. Der Anschluss an
und
uartBridge
ist nicht möglich. Die
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für AJAX KeyPad Fibra
- Seite 1 Die Integration in andere Sicherheitssysteme ist auch nicht vorgesehen. KeyPad Fibra arbeitet als Teil des Ajax-Sicherheitssystems und kommuniziert mit der Hub-Zentrale über das sichere kabelgebundene Fibra-Protokoll. Die Reichweite der kabelgebundenen Verbindung beträgt bei der Verwendung von Twisted-Pair-Kabel U/UTP Kat.5 bis zu 2000 Meter.
- Seite 2 KeyPad Fibra kaufen Funktionselemente 1. LED-Anzeige – scharf geschaltet. 2. LED-Anzeige – unscharf geschaltet. 3. LED-Anzeige – Nachtmodus. 4. LED-Anzeige – Störung. 5. Berührungsemp ndliche Zifferntasten. 6. Zurücksetzen-Taste. 7. Funktionstaste. 8. Taste zum Scharfschalten. 9. Taste zum Unscharfschalten. 10. Taste zur Aktivierung des Nachtmodus 11.
-
Seite 3: Funktionsweise
17. Klemmen zum Anschluss des Geräts an die Hub-Zentrale. 18. Befestigungselemente zur Befestigung der Kabel mit Kabelbindern. Funktionsweise 00:00 00:02 KeyPad Fibra ist eine Touch-Tastatur zur Steuerung des Ajax- Sicherheitssystems. Das Gerät ermöglicht die Steuerung der Sicherheitsmodi des gesamten Objekts oder individueller Gruppen sowie die Aktivierung/Deaktivierung des Nachtmodus... -
Seite 4: Zugangscodes
Energiesparmodus aktiviert und das Display ausgeschaltet. Wenn die Tastatur in den Energiesparmodus wechselt, werden jegliche eingegebenen Befehle zurückgesetzt! Zugangscodes KeyPad Fibra unterstützt Codes mit 4 bis 6 Ziffern. Die Eingabe des Codes sollte durch Drücken einer der folgenden Tasten bestätigt werden: (Scharf schalten), (Unscharf schalten),... - Seite 5 Zugangscode für unregistrierte Benutzer – der Code eines Benutzers, der über kein Ajax-Konto verfügt. Der Code wird von einem Administrator oder PRO Anwender mit Berechtigung zur Systemeinrichtung in den Einstellungen der Hub-Zentralen festgelegt. Bei Verwendung werden Ereignisse im Namen der Person, der dieser Code zugewiesen ist, an die Ajax-Apps übermittelt.
-
Seite 6: Stummschalten Vernetzter Feueralarme
So richten Sie einen Bedrohungscode für einen Benutzer ohne Ajax- Konto ein Funktionstaste Die Tastatur KeyPad Fibra verfügt über die Funktionstaste. Es können drei verschiedene Modi für die Taste verwendet werden: Alarm – Modus der Paniktaste. Nach der Betätigung der Taste sendet das System einen Alarm an die Überwachungszentrale des Sicherheitsdienstes... -
Seite 7: Automatische Sperre Zum Schutz Vor Unbefugtem Zugriff
Verwendung von SpaceControl oder die Wiederherstellung des letzten Melders innerhalb der Sequenz (zum Beispiel durch das Schließen einer Tür mit installiertem DoorProtect Fibra) abgeschlossen werden. KeyPad Fibra kann im Rahmen einer zweistu gen Scharfschaltung nicht als letztes Gerät in der Sequenz fungieren. -
Seite 8: Fibra-Datenübertragungsprotokoll
Kommunikationssitzung mit Geräten, um Sabotage und Gerätevortäuschung (Spoo ng) zu verhindern. Das Protokoll sieht regelmäßige Abfragen der Melder in einer festgelegten Abfragefrequenz durch die Hub-Zentrale vor, um die Kommunikation zu überwachen und den Status der Systemgeräte in den Ajax- Apps anzuzeigen. Mehr erfahren Übermittlung von Ereignissen an die Leitstelle... -
Seite 9: Auswahl Des Installationsortes
Ajax-App in den jeweiligen Zuständen zu nden. Auswahl des Installationsortes Bei der Wahl eines Standortes für KeyPad Fibra sollten Sie die Faktoren berücksichtigen, die den korrekten Betrieb des Geräts beein ussen: Fibra-Signalstärke. Kabellänge zum Anschluss von KeyPad Fibra. - Seite 10 Der Fibra-Signalpegel ergibt sich aus der Anzahl der nicht zugestellten oder beschädigten Datenpakete in einem bestimmten Zeitraum. Die Signalstärke wird unter Geräte in der Ajax-App wie folgt angezeigt: Drei Balken – ausgezeichnete Signalstärke. Zwei Balken – gute Signalstärke. Ein Balken – geringe Signalstärke, ein stabiler Betrieb ist nicht gewährleistet.
- Seite 11 Planung des kabelgebundenen Fibra-Systems nden Sie in diesem Artikel Topologien Bislang werden zwei Topologien von Ajax-Sicherheitssystemen unterstützt: Linien– und Ringtopologie Der Anschluss von Geräten über eine Ringtopologie wird mit dem nächsten Update von OS Malevich implementiert. Ein Hardware-Update des Hub Hybrid ist dafür nicht erforderlich.
- Seite 12 Linie Ring belegt einen Busausgang der Hub-Zentrale belegt zwei Busausgänge der Hub-Zentrale bis zu 8 Linienverbindungen an einer Hub- bis zu 4 Ringverbindungen an einer Hub- Zentrale Zentrale verkabelte Verbindung von bis zu 2000 m verkabelte Verbindung von bis zu 500 m pro pro Linie Ring am Leitungsende ist ein...
-
Seite 13: Kabellänge Und Kabeltyp
Bei der Linientopologie unbedingt einen 120-Ohm-Abschlusswiderstand am Ende der Linie installieren (im Lieferumfang der Hub-Zentrale enthalten). Der Abschlusswiderstand wird an die Signalklemmen des letzten Melders der Linie angeschlossen. Ω-Abschlusswiderstand am Ende der Linie installieren (im Lieferumfang der Hub-Zentrale enthalten). Der Abschlusswiderstand wird an die Signalklemmen des letzten Melders der Linie angeschlossen. -
Seite 14: Vorbereitung Der Installation
Der maximale Strom, den Hub Hybrid insgesamt für alle Fibra-Leitungen liefern kann, beträgt 600 mA. Der Gesamtstromverbrauch der Geräte im System hängt von der Kabelart, der Kabellänge, der Art des angeschlossenen Geräts, der Qualität der Leiteranschlüsse sowie anderen Faktoren ab. Daher empfehlen wir, das Projekt nach der Auswahl der Geräte mit dem Rechner der Fibra-Stromversorgung zu überprüfen. -
Seite 15: Kabelführung
Versuchen Sie, jede Abweichung von dem geplanten Projekt des Sicherheitssystems zu vermeiden. Verstöße gegen die grundlegenden Installationsregeln und die Empfehlungen dieses Benutzerhandbuchs können zu einem fehlerhaften Betrieb sowie einem Verbindungsverlust von KeyPad Fibra führen. Überprüfen Sie vor der Installation alle Kabel auf Knicke und physische Beschädigungen. -
Seite 16: Installation Und Anschluss
Oxidation. Empfohlene Größen von Kabelschuhen: von 0,75 bis zu 1 mm². Installation und Anschluss Vergewissern Sie sich vor der Installation von KeyPad Fibra, dass Sie den optimalen Standort gewählt haben, der den Anforderungen dieses Benutzerhandbuchs entspricht. Um das Risiko von Manipulationsversuchen zu verringern, sollten Kabel so angebracht werden, dass sie nicht sichtbar und für Eindringlinge nicht zugänglich sind. - Seite 17 4. Trennen Sie die externe Stromversorgung und die Reservebatterie der Hub- Zentrale. 1 — externe Stromversorgung 2 — Reservebatterie 5. Führen Sie das Kabel in das Gehäuse der Hub-Zentrale ein. Schließen Sie die Drähte an die Linie der Hub-Zentrale an. +24V —...
- Seite 18 Teil der Montageplatte angebracht und ist erforderlich, um den Manipulationsschalter auszulösen, falls versucht wird, das Geräte von der Ober äche abzureißen. 9. Installieren Sie die Platine Ihrer KeyPad Fibra an die hierfür vorgesehenen Halterungen an der Montageplatte. 10. Schließen Sie die Drähte an die Klemmen gemäß dem untenstehenden Schema an.
-
Seite 19: Hinzufügen Zum System
Raum 3. Vergewissern Sie sich, dass die Hub-Zentrale eingeschaltet ist und über Ethernet und/oder das Mobilfunknetz Zugang zum Internet hat. Überprüfen Sie dies in der Ajax-App oder durch Kontrolle der LED auf der Hub-Platine: Sie sollte weiß oder grün leuchten. -
Seite 20: Keypad Fibra Hinzufügen
4. Überprüfen Sie den Status der Hub-Zentrale in der Ajax-App und stellen Sie sicher, dass die Hub-Zentrale unscharf geschaltet ist und keine Updates ausführt. 5. Stellen Sie sicher, dass die Tastatur physisch mit der Hub-Zentrale verbunden ist. KeyPad Fibra hinzufügen So fügen Sie die Tastatur manuell hinzu:... -
Seite 21: Funktionsprüfung
KeyPad Fibra kann nur mit einer einzigen Hub-Zentrale verbunden werden. Nach dem Verbinden mit einer neuen Hub-Zentrale stoppt die Tastatur den Austausch von Befehlen mit der alten Hub-Zentrale. KeyPad Fibra wird nicht automatisch aus der Liste der Geräte der alten Hub-Zentrale entfernt. Dies muss manuell über die Ajax-Apps erfolgen. - Seite 22 Die Symbole stellen einige der Gerätezustände dar. Diese werden in der Ajax- App unter Geräte angezeigt. Symbol Bedeutung Fibra-Signalstärke – zeigt die Signalstärke zwischen der Hub-Zentrale und der Tastatur an. Der empfohlene Wert liegt bei 2–3 Balken. Mehr erfahren KeyPad Fibra ist vorübergehend deaktiviert.
- Seite 23 Sie können ein Temperaturszenario einrichten, um Automatisierungsgeräte zu steuern Mehr erfahren Signalstärke zwischen der Hub-Zentrale und KeyPad Fibra. Der empfohlene Wert liegt bei zwei oder drei Balken. Fibra ist ein Protokoll zur Übertragung von Fibra-Signalstärke KeyPad Fibra Ereignissen und Alarmen.
-
Seite 24: Einstellungen
Verpackung zu nden. Gerät Nr. Schleifennummer (Zone) von KeyPad Fibra. Die Nummer der Fibra-Linie einer Hub-Zentrale, Bus Nr. an die KeyPad Fibra physikalisch angeschlossen ist. Einstellungen So ändern Sie die Einstellungen der Tastatur in der Ajax-App: 1. Öffnen Sie die Registerkarte Geräte... - Seite 25 2. Wählen Sie KeyPad Fibra aus der Liste aus. 3. Gehen Sie zu den Einstellungen, indem Sie auf das Zahnradsymbol klicken 4. Nehmen Sie die gewünschten Einstellungen vor. 5. Klicken Sie auf Zurück, um die neuen Einstellungen zu speichern. Einstellungen Bedeutung Tastaturname.
- Seite 26 Benutzer und die Leitstelle eines Funktionstaste Sicherheitsunternehmens. Feueralarm stummschalten – wenn die Taste gedrückt wird, werden die Alarme von Ajax-Brandmeldern deaktiviert. Diese Option funktioniert nur, wenn die Funktion Alarm vernetzter Brandmelder aktiviert ist. Mit dieser Option können Sie das System ohne Eingabe eines Codes scharf schalten.
- Seite 27 Während dieser Zeit ist es nicht möglich, das System mithilfe der Tastatur unscharf zu schalten. Mehr erfahren Dieser Parameter ist verfügbar, wenn die Option Sperre bei unbefugtem Zugriff aktiviert ist. Ermöglicht Ihnen die Auswahl der Sperrzeit der Tastatur, wenn versucht wird, einen Code zu erraten: 3 Minuten.
-
Seite 28: Code-Einstellung
Hub-Zentrale und der Tastatur Fibra Signalstärkentest über das Fibra-Protokoll überprüfen, um den optimalen Installationsort zu bestimmen. Mehr erfahren Öffnet das KeyPad Fibra Benutzerhandbuch in Benutzerhandbuch der Ajax-App. Ermöglicht es dem Benutzer, das Gerät zu deaktivieren, ohne es aus dem System zu entfernen. -
Seite 29: Tastatur-Zugangscode
Tastatur-Zugangscode So erstellen Sie einen Tastatur-Zugangscode über die Ajax-Apps: 1. Öffnen Sie die Registerkarte Geräte 2. Wählen Sie die Tastatur aus, für die Sie einen Zugangscode einrichten möchten. 3. Öffnen Sie die Einstellungen, indem Sie auf das Zahnradsymbol klicken. 4. Rufen Sie die Option Tastaturcode auf. - Seite 30 Benutzer, die nicht an der Hub-Zentrale angemeldet sind. Dies ist zum Beispiel bei der Erstellung eines Codes für eine Reinigungs rma sehr hilfreich. Gehen Sie folgendermaßen vor, um über die Ajax-App einen Zugangscode für einen Benutzer ohne Konto zu erstellen: 1.
-
Seite 31: Steuerung Von Sicherheitsmodi Mithilfe Von Zugangscodes
Um einen Bedrohungscode für einen Benutzer ohne Konto zu erstellen, sollten Sie zunächst einen persönlichen Zugangscode für diesen Benutzer einrichten. So tun Sie dies in der Ajax-App: 1. Öffnen Sie die Registerkarte Geräte 2. Wählen Sie die Hub-Zentrale aus der Liste aus. ... -
Seite 32: Sicherheitsverwaltung Des Objekts Mithilfe Eines Tastaturcodes
Scharfschaltung mithilfe eines allgemeinen Codes in Arbeit KeyPad Fibra wird für die in den Einstellungen angegebene Zeit gesperrt, wenn innerhalb von 1 Minute dreimal in Folge ein falscher Code eingegeben wird. Die entsprechenden Benachrichtigungen werden an die Benutzer sowie an die Leitstelle des Sicherheitsunternehmens gesendet. -
Seite 33: Sicherheitsverwaltung Des Objekts Mithilfe Eines Benutzercodes
Wenn eine Sicherheitsgruppe der Tastatur in ihrer Einstellungen zugewiesen ist, müssen Sie die Gruppen-ID nicht eingeben. Um die Sicherheitsfunktionen für diese Gruppe zu steuern, reicht es, den Tastatur- oder Benutzercode einzugeben. Wenn KeyPad Fibra für die Steuerung einer separaten Sicherheitsgruppe kon guriert wurde, kann der Nachtmodus für diese Gruppe ausschließlich mithilfe eines... -
Seite 34: Sicherheitsverwaltung Der Gruppe Mithilfe Eines Benutzercodes
Zum Beispiel könnte das System mithilfe der folgenden Eingabe scharf geschaltet werden: 2 → → 1234 → Sicherheitsverwaltung der Gruppe mithilfe eines Benutzercodes 1. Aktivieren Sie die Tastatur, indem Sie eine beliebige berührungsemp ndliche Taste drücken. 2. Geben Sie die Benutzer-ID ein. -
Seite 35: Led-Anzeige
1. Aktivieren Sie die Tastatur, indem Sie eine beliebige berührungsemp ndliche Taste drücken. 2. Geben Sie den Tastatur-Bedrohungscode ein. 3. Drücken Sie die Taste (Unscharf schalten). Zum Beispiel: 4321 → So verwenden Sie den Benutzer-Bedrohungscode: 1. Aktivieren Sie die Tastatur, indem Sie eine beliebige berührungsemp ndliche Taste drücken. - Seite 36 Mithilfe der LED-Anzeige und einer Tonausgabe kann KeyPad Fibra über den aktuellen Sicherheitsmodus, Betätigungen der Taste, Störungen sowie weitere Umstände informieren. Der aktuelle Sicherheitsmodus wird nach Aktivierung der Tastatur durch die Hintergrundbeleuchtung angezeigt. Die Informationen über den Sicherheitsmodus sind auch dann zutreffend, wenn dieser mithilfe eines anderen Ajax-Geräts (...
-
Seite 37: Akustische Benachrichtigung Bei Störungen
Akustische Benachrichtigung bei Störungen Wenn eines der Geräte im System o ine ist oder dessen Batterien entladen sind, kann KeyPad Fibra die Systembenutzer mit einem Signalton informieren. Gleichzeitig blinken die LED-Anzeigen Х der Bedienteile. Störungsmeldungen werden im Ereignisprotokoll, im SMS-Text oder in der Push-Benachrichtigung angezeigt. -
Seite 38: Wartung
Bedienteil zuerst den Verlust der Verbindung zwischen dem Gerät und der Hub-Zentrale. Störungen Wenn eine Fehlfunktion der Tastatur erkannt wird, wird in den Ajax-Apps in der oberen linken Ecke des Gerätesymbols ein Störungszähler angezeigt. Alle Störungen sind in den Zuständen... -
Seite 39: Technische Daten
3. Montagesatz. 4. Schnellstartanleitung. Garantie Die Garantie für die Produkte der Limited Liability Company „Ajax Systems Manufacturing“ gilt für zwei Jahre ab Kaufdatum. Wenn das Gerät nicht richtig funktioniert, wenden Sie sich bitte zuerst an den technischen Support von Ajax. In den meisten Fällen können technische... - Seite 40 Garantieverp ichtungen Nutzungsvereinbarung Technischen Support kontaktieren: E-Mail Telegram Abonnieren Sie unsere E-Mails über Sicherheit im Alltag. Ganz ohne Spam Email Abonnement...
