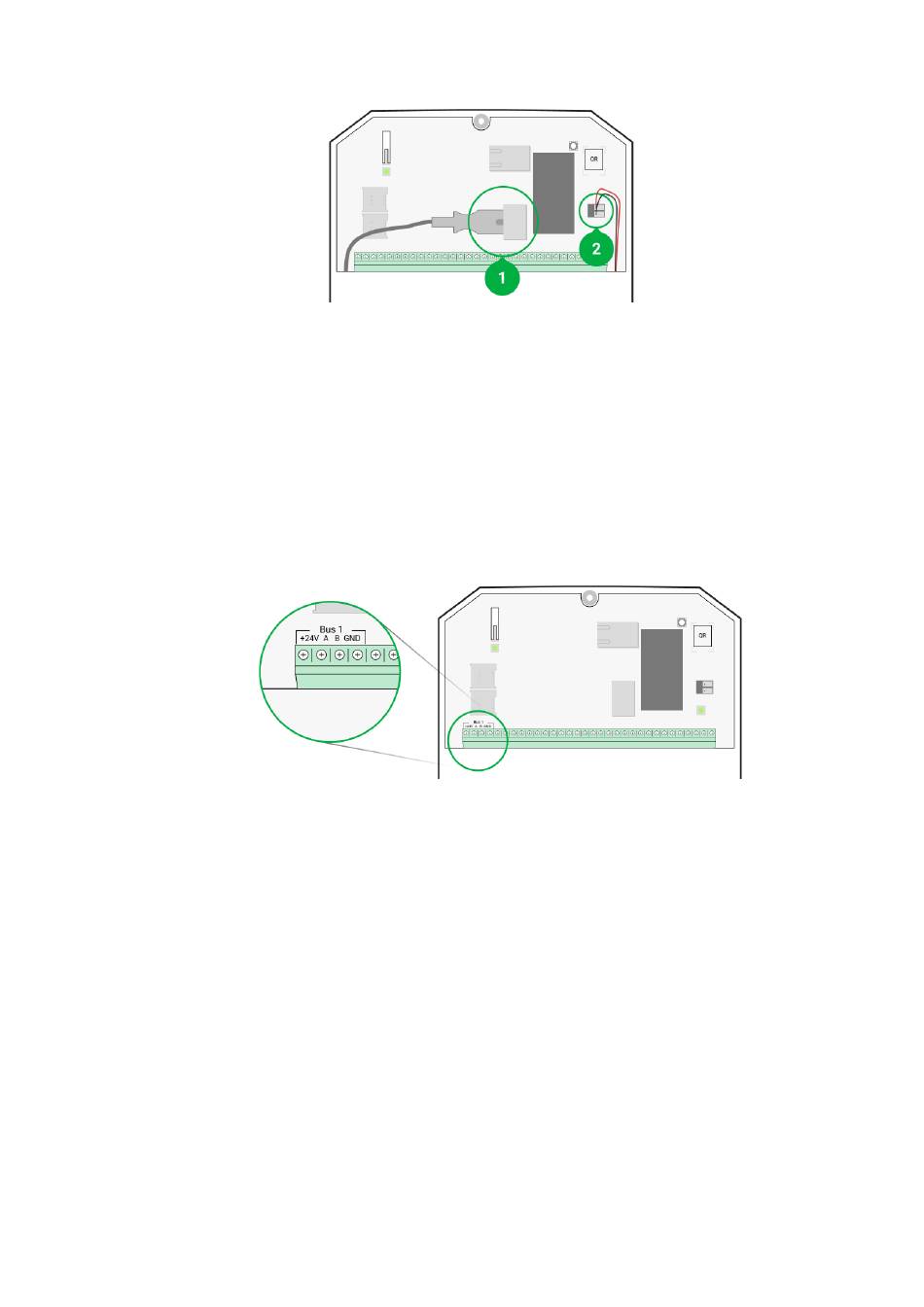

4. Trennen Sie die externe Stromversorgung und die Reservebatterie der Hub-
Zentrale.
1 — externe Stromversorgung
2 — Reservebatterie
5. Führen Sie das Kabel in das Gehäuse der Hub-Zentrale ein. Schließen Sie die
Drähte an die Linie der Hub-Zentrale an.
+24V — Stromversorgungsklemme von 24 V⎓.
А, B — Signalanschlüsse.
GND — Masse.
6. Führen Sie das Kabel von der Hub-Zentrale durch die vorgesehenen Löcher
in der Montageplatte ein. Falls Sie das Kabel durch die Unterseite der
Tastatur eingeführt haben, führen Sie es nun über die speziell dafür
vorgesehenen Öffnungen in der Montageplatte ein. Diese sind für eine
zuverlässige Befestigung des Kabels erforderlich.
7. Wenn die Tastatur nicht die letzte in der Verbindungslinie ist, bereiten Sie
vorab ein zweites Kabel vor. Die Enden der Drähte des ersten und zweiten
Kabels, die in die Klemmen der Tastatur eingesteckt werden, müssen
verzinnt und zusammengelötet oder gecrimpt werden.
