Liste Der Hauptkomponenten; Schaltplan - Gabarron RXE Plus Installations- Und Bedienungsanleitung

DE

9.- LISTE DER HAUPTKOMPONENTEN

Rechtes seitliches Gehäuse
Linkes seitliches Gehäuse
Hauptleiterplatte
Drehschalter
Tastatur
85ºC Sicherheitsthermostat

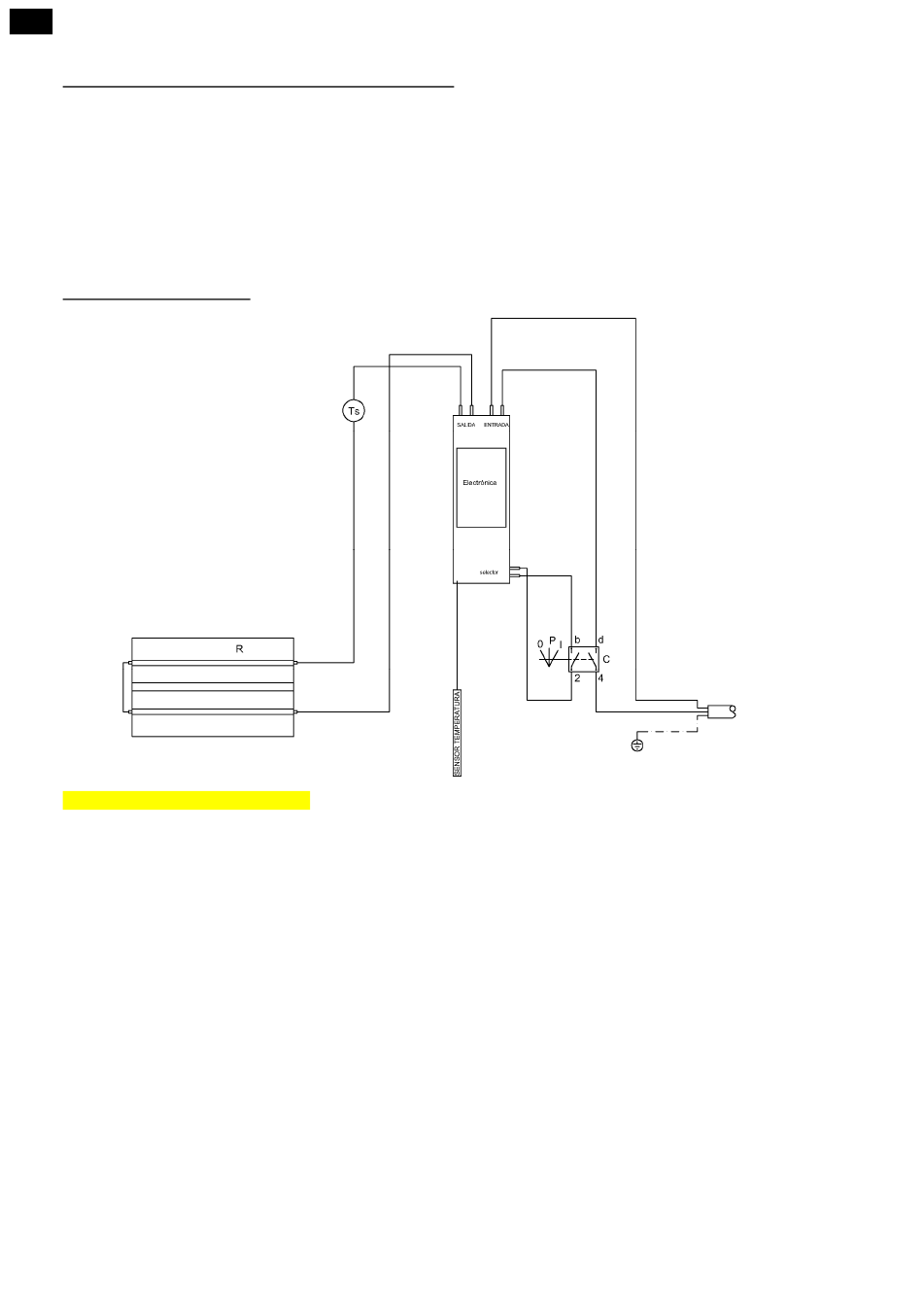

10.- SCHALTPLAN

R Widerstand
Ts Sicherheitsthermostat
C Drehschalter
*TRADUCCIÓN GRÁFICO NO EDITABLE:
SALIDA: OUTPUT
ENTRADA: INPUT
Electrónica: Elektronik
Selector: Wahlschalter
SENSOR TEMPERATURA: TEMPERATURFÜHLER
Art.nr. 30100900 2x250 W Widerstand
Art.nr. 30100910 2x375 W Widerstand
Art.nr. 30100084 2x500 W Widerstand
Art.nr. 30100015 2x625 W Widerstand
Art.nr. 30100968 2x750 W Widerstand
Art.nr. 30100040 2x1000 W Widerstand
11
Art.nr. 30201825
Art.nr. 30201830
Art.nr. 30201835
Art.nr. 30201840
Art.nr. 30201845
Art.nr. 30201855
