BRANCHEMENT
CONNECTION
CÂBLAGE DE SORTIE
NOMBRE DE FILS - Connexion directe avec les fils, avec ou sans embouts
1
RIGIDE
MULTIBRINS
(sans embout)
(avec embout)
4 mm²
2.5 mm²
AWG12
AWG14
COUPLE DE SERRAGE RECOMMANDÉ :
COURBES DE DÉCLASSEMENT
GNR Mini - 4 A
5
4,5
4
3,5
3
2,5
2
1,5
1
0,5
0
0
10
20
30
40
50
Température ambiante (°C)
CONSIDÉRATIONS IMPORTANTES
L'installation, l'utilisation, l'entretien et la maintenance des appareillages électriques
sont réservés au personnel qualifié. Crouzet ne sera pas tenu responsable de toute
conséquence découlant de l'utilisation du présent manuel. Veillez à ce que les
tensions d'entrée et de sortie soient comprises dans les plages de fonctionnement.
!
ATTENTION :
les panneaux latéraux du produit peuvent être chauds ; laisser
refroidir avant de toucher. Veuillez suivre les consignes de montage, au risque de
provoquer des blessures graves ou des dommages matériels.
WARNING
ATTENTION
RISQUE DE DOMMAGES MATÉRIELS ET BOÎTIER CHAUD
•
Vérifier que la tension d'alimentation du produit et ses tolérances sont compatibles
avec le réseau électrique.
•
Les panneaux latéraux du produit peuvent être chauds ; laisser refroidir avant de
toucher.
•
Appliquer les consignes de montage et respecter les couples de serrage.
•
Éviter la pénétration de liquides et de corps étrangers dans ce produit.
Pour en savoir plus, nous vous invitons à visiter le site www.crouzet.fr
RELAIS STATIQUES -
MONTAGE SUR RAIL DIN
2
RIGIDE
MULTIBRINS
(sans embout)
(avec embout)
4 mm²
2.5 mm²
AWG12
AWG14
VIS M5 N.M
Min 0.4 / Max 0.5
60
70
80
90
MINI
CÂBLAGE D'ENTRÉE
NOMBRE DE FILS - Connexion directe avec les fils, avec ou sans embouts
1
RIGIDE
MULTIBRINS
(sans embout)
(avec embout)
4 mm²
2.5 mm²
AWG12
AWG14
COUPLE DE SERRAGE RECOMMANDÉ :
TYPE DE TOURNEVIS :
POZIDRIV 2
GNRD Mini - 4 A
4,5
4
3,5
3
2,5
2
1,5
1
0,5
0
0
10
20
30
40
50
Température ambiante (°C)
TENSION TRANSITOIRE
Sur les lignes AC, les tensions transitoires sont courantes et peuvent représenter un
risque pour l'utilisation, le chargement et la fiabilité du relais statique. Avec les relais
statiques Crouzet, la protection transitoire peut s'élever à 800 V (veuillez vous reporter
à la fiche technique du produit).
L'utilisateur peut également employer une protection transitoire externe pour le relais
statique et une protection supplémentaire (veuillez vous reporter à la fiche technique
du produit).
DANGER
!
RISQUE DE CHOC ÉLECTRIQUE, D'EXPLOSION OU
D'ARC ÉLECTRIQUE
Couper l'alimentation électrique avant toute intervention sur cet
équipement, au risque de provoquer des blessures graves ou des
dommages matériels.

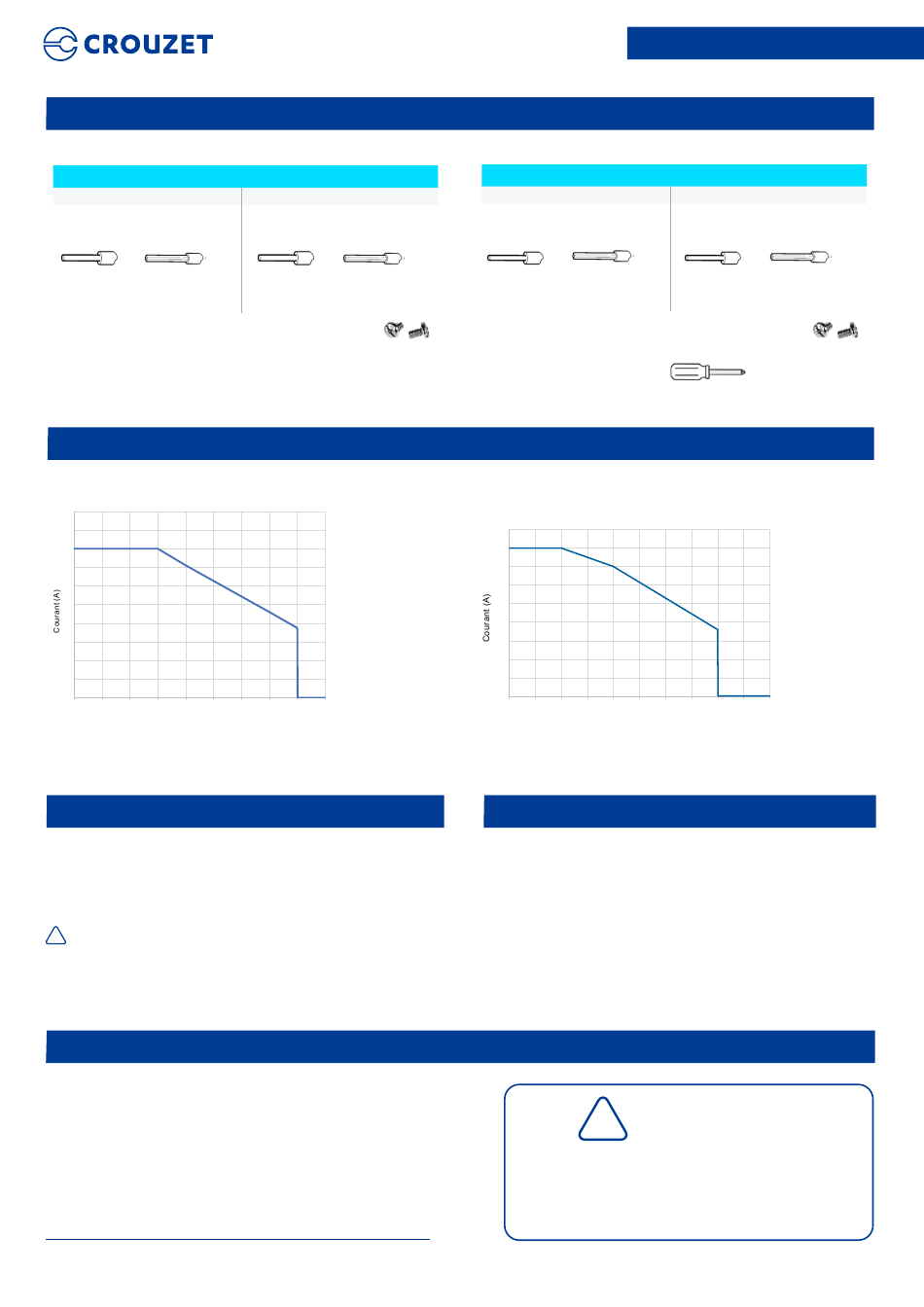

FICHE D'INSTALLATION
C.MC.DEF.00897.FR
2
RIGIDE
MULTIBRINS
(sans embout)
(avec embout)
4 mm²
2.5 mm²
AWG12
AWG14
VIS M5 N.M
Min 0.4 / Max 0.5
60
70
80
90
100
