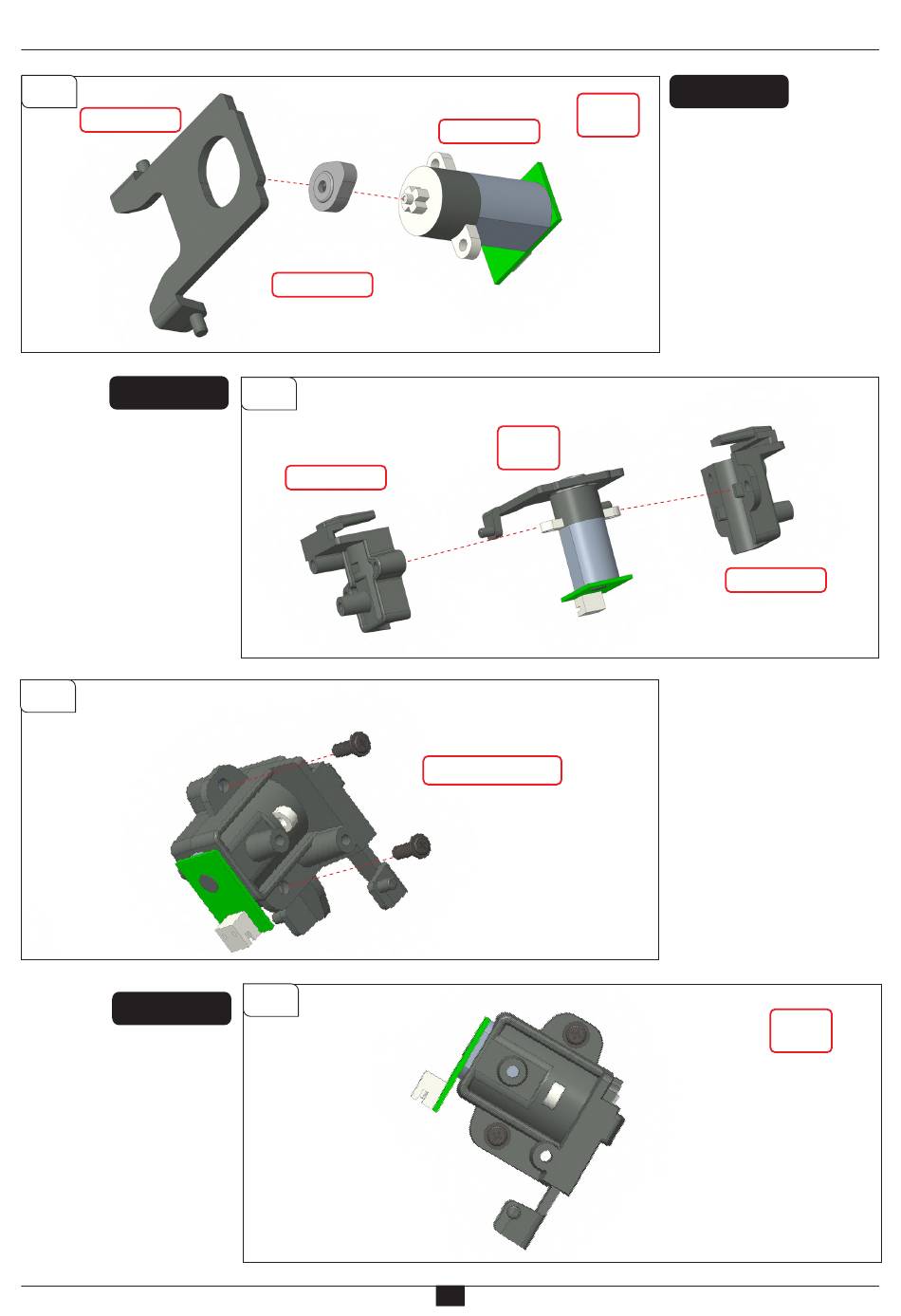

Zusammenbau des Kopfes – Teil 2
1
SCHRITT 1
C
TR-1-20
TR-1-26-1
Stecken Sie TR-1-21 auf
TR-1-26 und stecken Sie
dann TR-1-20 auf TR-1-26-1.
Die so entstandene
Baugruppe wird
nachfolgend als
Baugruppe C bezeichnet.
TR-1-21
SCHRITT 2
2
Platzieren Sie Baugruppe
C
C wie gezeigt zwischen
TR-1-17 und TR-1-18.
TR-1-17
TR-1-18
3
2x PWB
3a
SCHRITT 3
D
Verschrauben Sie die Teile
mit 2 PWB-Schrauben.
Diese Baugruppe
(siehe Bild 3a rechts)
wird nachfolgend als
Baugruppe D bezeichnet.
9
AGORAMODELS
OPTIMUS PRIME
