Agora Models TRANSFORMERS OPTIMUS PRIME Bauanleitungen Seite 16

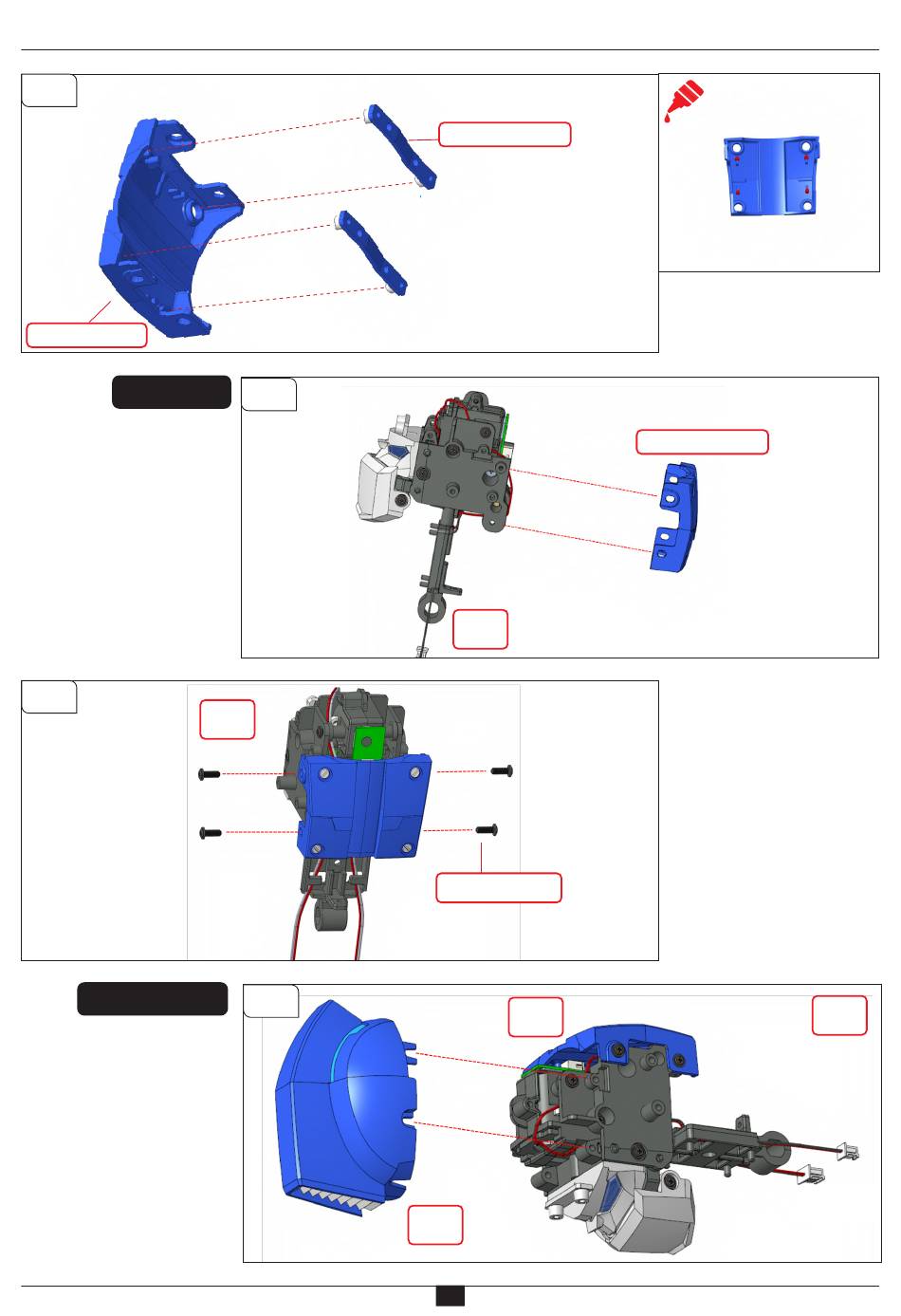

Zusammenbau des Kopfes – Teil 4
9
2x TR-1-14
TR-1-02
SCHRITT 9
9a
Tragen Sie wie oben
TR-1-02
rechts gezeigt Kleber auf
TR-1-02 auf, bevor sie
2 TR-1-14 platzieren.
Stecken Sie dann TR-1-02
auf G.
G
10
G
4x PWB
SCHRITT 10
10a
H
G
Befestigen Sie TR-1-02 mit
4 PWB-Schrauben.
Stecken Sie B auf G.
Die so entstandene
neue Baugruppe wird
nachfolgend
als H bezeichnet.
B
16
AGORAMODELS
OPTIMUS PRIME
