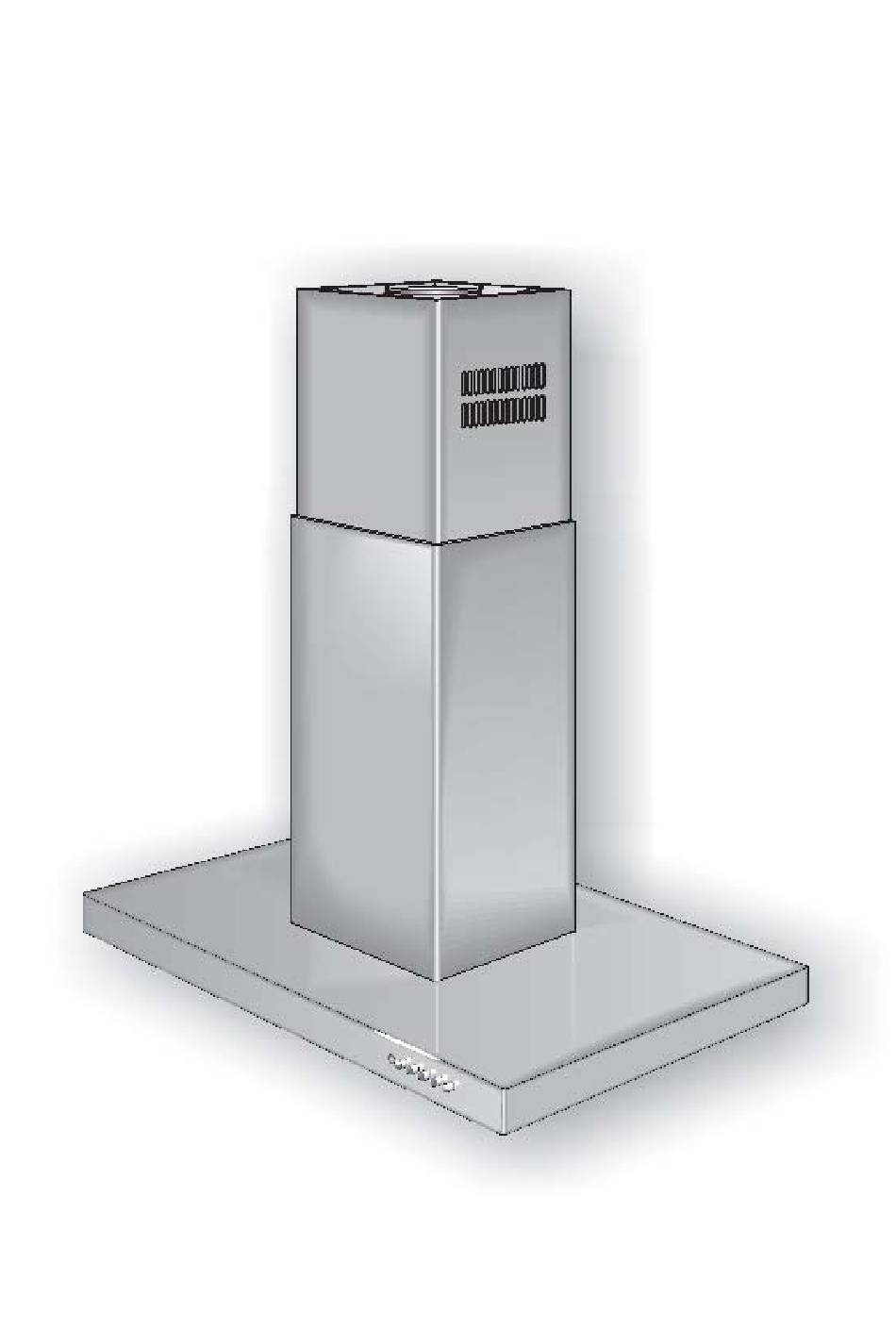

Bedienungs- und
Wartungsanleitung

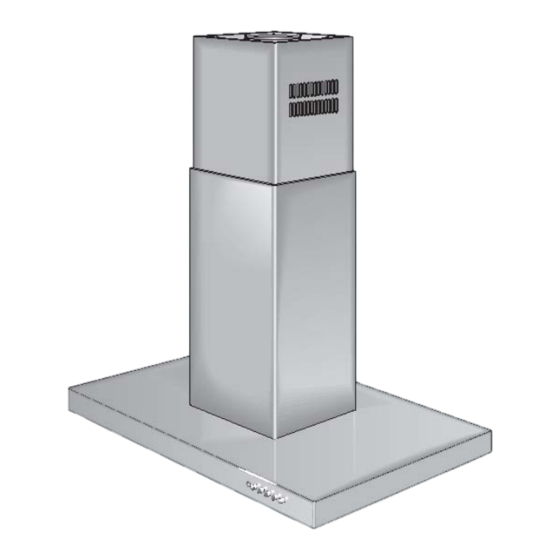

Inselhaube „Isola Pura"
1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für GLOBALO Isola Pura

Inhaltszusammenfassung für GLOBALO Isola Pura

  • Seite 1 Bedienungs- und Wartungsanleitung Inselhaube „Isola Pura“...

  • Seite 2: Inhaltsverzeichnis

    INHALT 1 - BEDIENUNGSANLEITUNG (S. 3) 1.1 STEUERPULT (S. 3) 1.2 ELEKTRONISCHES STEUERPULT (S. 3) 1.3 SICHERHEIT (S. 4) 1.4 REINIGUNG (S. 4) 2 - WARTUNGSANLEITUNG (S. 4) 2.1 HINWEISE (S. 4) 2.2 FETTFILTER (S. 4) 2.3 AKTIVKOHLEFILTER (S. 4) 2.4 BELEUCHTUNG (S.

  • Seite 3: Bedienungsanleitung

    1 - BEDIENUNGSANLEITUNG 1.1 - STEUERPULT A - Kontrollleuchte Absaugvorrichtung B - Ausschalttaste Absaugvorrichtung C - Taste für erste Geschwindigkeit der Absaugvorrichtung D - Taste für zweite Geschwindigkeit der Absaugvorrichtung E - Taste für dritte Geschwindigkeit der Absaugvorrichtung F - Beleuchtungstaste. 1.2 - ELEKTRONISCHES STEUERPULT A - Beleuchtungstaste B - Taste zum Aus- und Einschalten der 1.

  • Seite 4: Sicherheit

    1.3 - SICHERHEIT A - Lassen Sie die Flamme unter der Abzugshaube nicht offen. B - Bei Benutzung von Frittiergeräten ist es notwendig diese ständig unter Kontrolle zu halten, da das überhitzte Öl sich entzünden könnte. C - Trennen Sie vor jeglichen Reinigungsarbeiten das Gerät von der Strom- versorgung durch Herausziehen des Steckers oder Betätigung des Hauptschalters.

  • Seite 5: Beleuchtung

    - Entfernen Sie die beiden Metallbefestigungen, nehmen Sie den Filter heraus und bauen Sie den neuen Filter ein(Abb. 2). 2.4 - BELEUCHTUNG Bei einem eventuellen Austausch der beiden montierten Leuchten gehen Sie bitte wie folgt vor: - Entfernen Sie die Fettfilter aus Metall und schieben Sie das kleine Eisen nach außen (Abb.
  • Seite 6 Abb.4...

  • Seite 7: Installation

    3.4 - INSTALLATION A - BEFESTIGUNG DES TELESKOPKAMINGERÜSTES AN DER DECKE: Befestigen Sie das Kamingerüst mit Hilfe der beiliegenden vier Schrauben und Plastikdübel M 5x40 + Unterlegscheiben nach der Herstellung von 4 Bohrungen Durchm. 8mm, Abstand 160 x 180 fest an der Decke oder einem anderen Element (Abb.4).

  • Seite 8: D - Vorrichtung Für Abzugsschacht

    D - VORRICHTUNG FÜR ABZUGSSCHACHT: Schieben Sie die oberen Kaminverblendung (mit den Schlitzen) außen auf das Kamingerüst. Darüber schieben Sie nun die untere Kaminverblendung außen auf das obere Teleskopgitter (Abb.7). E - ANBRINGEN DER ABZUGSHAUBE: Schieben Sie den oberen Teil des Kamingerüstes auf den unteren.

  • Seite 9: I - Positionierung Der Kaminverblendungen

    F - ANSCHLUSS DES ABZUGSROHRES NACH AUSSEN (NUR BEI ABSAUGVERSION) Schließen Sie das Abzugsrohr nach außen an und befestigen Sie es mit einer Schlauchschelle. Montieren Sie nicht die Aktivkohlefilter. G - ELEKTRISCHER NETZANSCHLUSS: Überprüfen Sie, ob die Netzspannung ausreichend ist und der für die Speisung der Abzugshaube gemäß...

  • Seite 10: Technische Und Konstruktive Spezifikationen

    4 - TECHNISCHE UND KONSTRUKTIVE SPEZIFIKATIONEN 4.1 - KONSTRUKTIVE EIGENSCHAFTEN - Edelstahlgehäuse D.8/10 - Teleskopschacht mit unterschiedlichen Abmessungen - Kasten AISI 304 - 403 4.2 - ALLGEMEINE EIGENSCHAFTEN - Elektroanlage gemäß internationalen Normen - Halogenbeleuchtung 4 x 20 W - Drei Betriebsgescheindigkeiten (4 Geschwindigkeiten bei elektronischer Ausführung) - Aktivkohlefilter mit hoher Reinigungsleistung (Filterversion) - Beleuchtungsanlage für Kochfläche...
