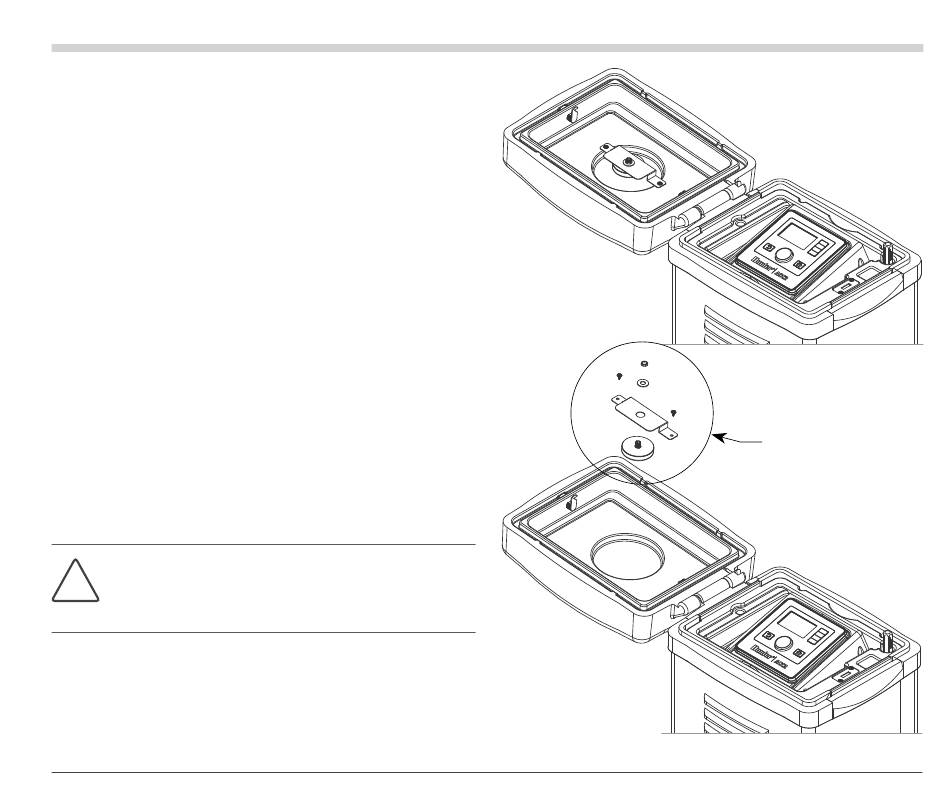

Steuergeräte mit Kunststoffsockel: Für die Montage
an einem Kunststoffsockel benötigen Sie den Hunter
Deckel-Adapter PEDLIDANTBRKT.
1. Führen Sie das Antennenkabel durch die Öffnung
in der Halterung. Befestigen Sie die Antenne mit
der mitgelieferten Mutter an der Halterung.
2. Befestigen Sie die Halterung mit den
mitgelieferten Schrauben so, dass die Antenne
in die Aussparung im Deckel des Sockels ragt
(s. Abbildung).
3. Befestigen Sie das Antennenkabel mit den
Kunststoff-Kabelklemmen (s. Abbildung),
damit es beim Schließen des Deckels nicht
eingeklemmt wird.
4. Führen Sie das Kabel durch das Loch nach unten
seitlich zum Bedienfront-Rahmen. Verbinden Sie
es mit dem Anschluss am A2C-LTEM Modul.
Achten Sie darauf, dass kein Metallteil des
!
Antennenkabels bei eingeschaltetem Gerät
mit Metall oder Erdung in Berührung kommt.
Schalten Sie die Stromversorgung des Steuergeräts
ein. Nach dem Neustart des Steuergeräts sollte das
Netzwerksymbol unten auf dem Startbildschirm
angezeigt werden.
