Installation der Antenne
1. Steuergeräte mit Kunststoffgehäuse: Bohren
Sie in die Oberseite des Kunststoffgehäuses an
der markierten Stelle vorsichtig ein 13 mm großes
Loch. Entfernen Sie anschließend beim Bohren
entstandene Rückstände.
2. Entfernen Sie die Mutter an der Antenne.
Führen Sie das Antennenkabel durch die Bohrung
und die Mutter. Dichten Sie die Lücke zwischen
der Bohrung und dem Gewinde mit Silikon ab.
Ziehen Sie die Mutter fest an.
3. Führen Sie das Antennenkabel durch die Kabel-
führung in der Gehäusetür zum Mobilfunkmodul
in der Bedienfront. Lassen Sie genau so viel Spiel,
dass sich die Tür öffnen und schließen lässt,
ohne dass das Kabel eingeklemmt wird.
4. Verbinden Sie das Kabel mit dem Modul und
ziehen Sie es von Hand fest.

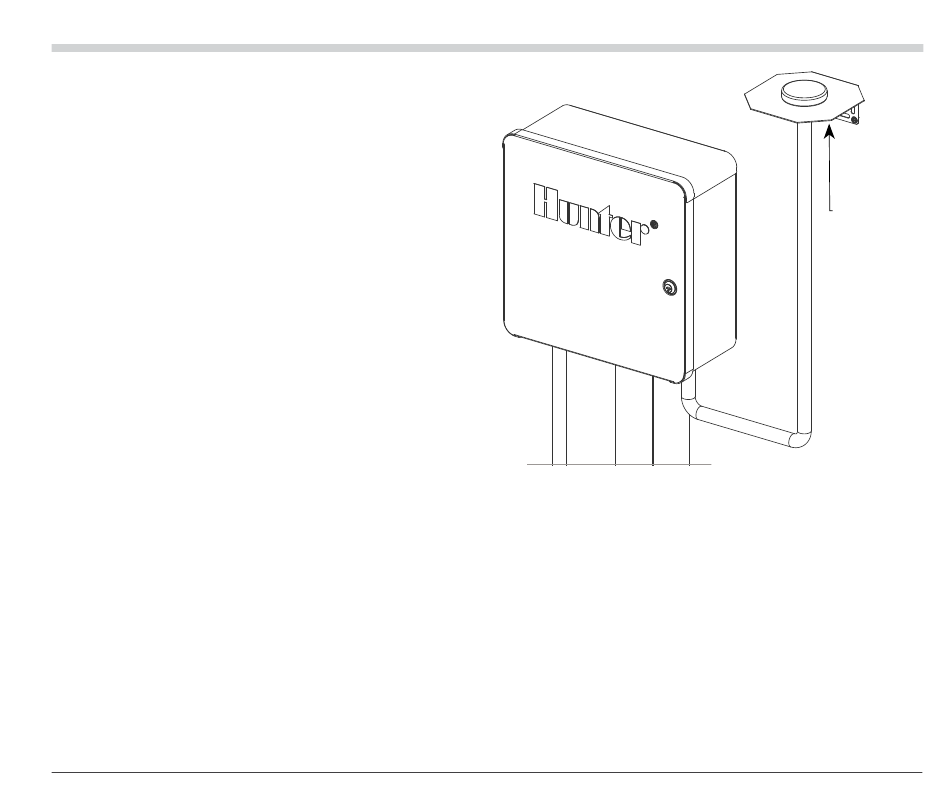

Derzeitige Metallgehäuse: Die Antenne
muss an einer Metallhalterung außerhalb des
Steuergerätegehäuses angebracht werden.
Nehmen Sie am Gehäuse selbst keine
Bohrungen vor.
Für diese Installationen ist eine Wandhalterung
ANTEXKIT von Hunter erforderlich.
Built on Innovation
®
Das enthaltene Antennenkabel ist ca. 2,8 m lang.
Montieren Sie die Halterung so, dass das
Antennenkabel durch einen Kabelkanal zu den
Öffnungen an der Unterseite des Steuergeräts
und durch die Kabelführung in der Gehäusetür
zum Mobilfunkmodul verlegt werden kann.
Montieren Sie die Halterung an der Wand,
so weit oben wie möglich, und verwenden Sie dem
Untergrund entsprechendes Befestigungsmaterial.
Installation
ANTEXTKIT
5
