Installation
1. Führen Sie das Antennenkabel durch die Öffnung
in der Halterung. Befestigen Sie mit der Mutter
die Antenne an der Halterung. Ziehen Sie die
Mutter fest an.
2. Verlegen Sie das Kabel von der Halterung in einem
Kabelkanal zu den Öffnungen auf der Unterseite
des Gehäuses und dann in das Steuergerät.
3. Führen Sie das Antennenkabel durch die
Kabelführung in der Gehäusetür zum Mobilfunk-
modul in der Bedienfront. Lassen Sie genau so viel
Spiel, dass sich die Tür öffnen und schließen lässt,
ohne dass das Kabel eingeklemmt wird.
4. Verbinden Sie das Kabel mit dem Modul und
ziehen Sie es von Hand fest.
Steuergeräte mit Metallgehäuse: Steuergeräte
aus Metall enthalten einen Blindstopfen in einem
ab Werk vorgebohrten Loch oben am Steuergerät.
Um den Stopfen zu entfernen, schrauben Sie die
Mutter innerhalb des Steuergerätes ab.
1. Führen Sie das Kabel durch das vorgebohrte Loch
und durch die Mutter der Antenne. Ziehen Sie
dann die Mutter an der Antenne fest an.
2. Dichten Sie die Lücke zwischen der Bohrung und
dem Gewinde mit Silikon ab.
6

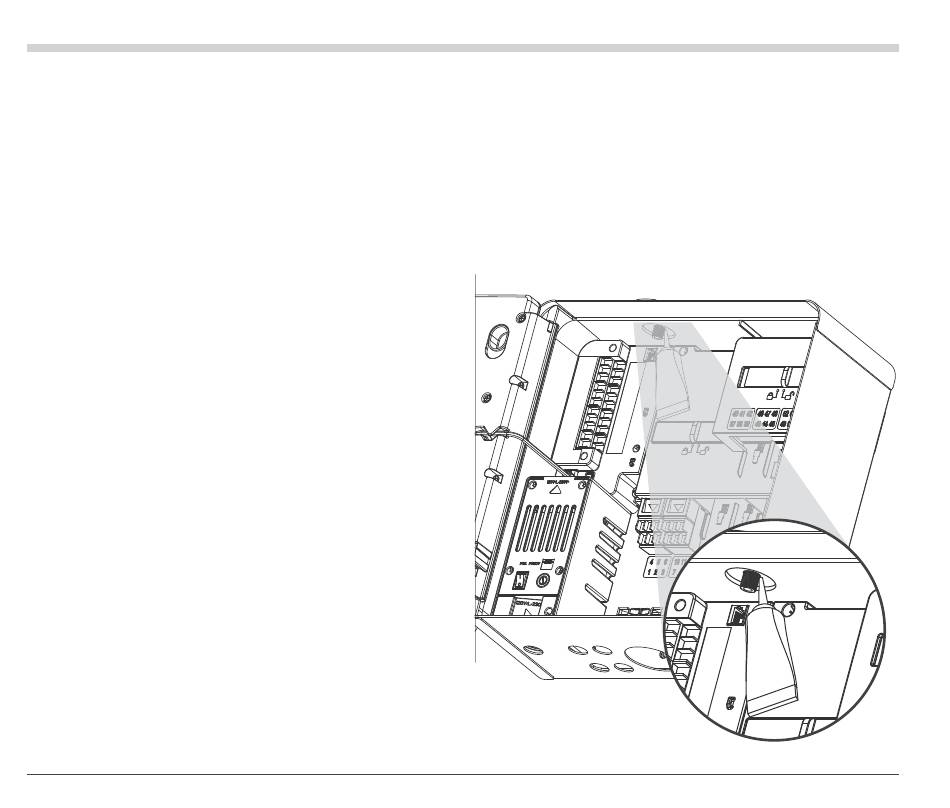

3. Führen Sie das Antennenkabel durch die
Kabelführung in der Gehäusetür zum
Mobilfunkmodul im Facepack. Lassen Sie genau
so viel Spiel, dass sich die Tür öffnen und schließen
lässt, ohne dass das Kabel eingeklemmt wird.
4. Verbinden Sie das Kabel mit dem Modul und
ziehen Sie es von Hand fest.
