TECHNIVOLT Stele 1 Montageanleitung
Verwandte Anleitungen für TECHNIVOLT Stele 1
Inhaltszusammenfassung für TECHNIVOLT Stele 1

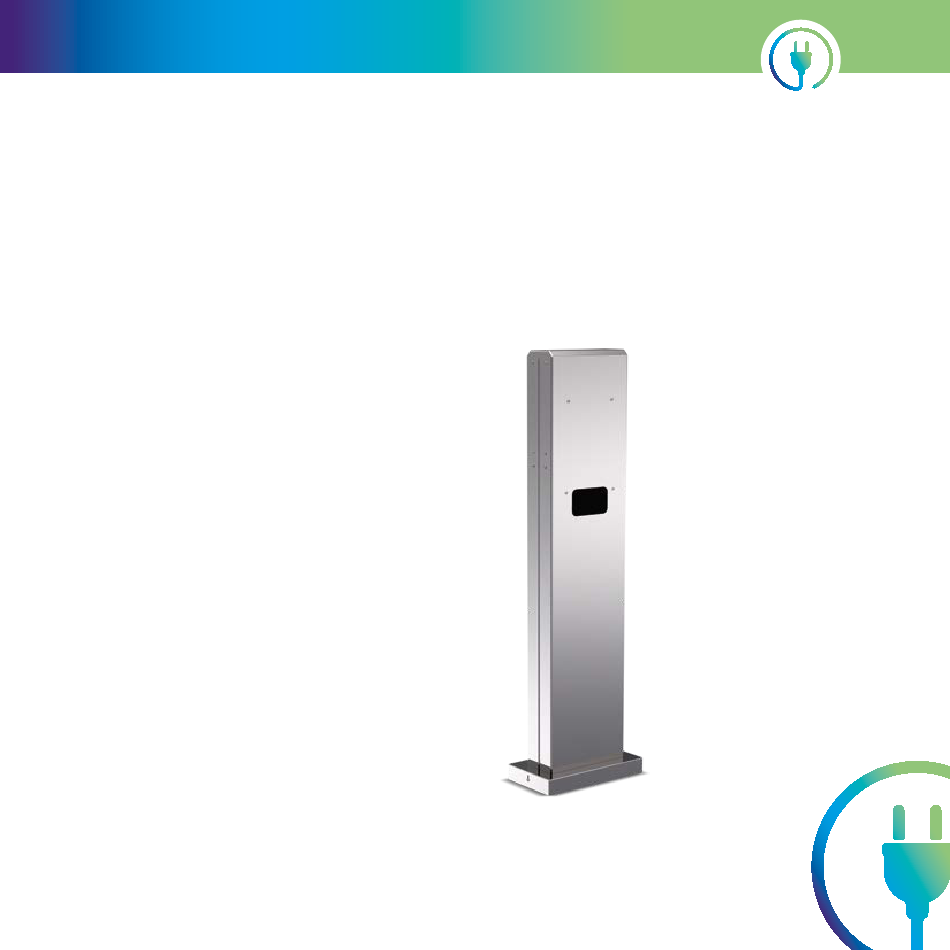

- Seite 1 TECHNIVOLT Montage- anleitung TECHNIVOLT Stele 1 + 2 Passend für TECHNIVOLT 1000 110 0 SMART 2200 SMART...
-
Seite 2: Inhaltsverzeichnis
Abmessungen ............10 TechniSat Digital GmbH Stele 1, 0000/6345 .............10 Julius-Saxler-Str. 3 Stele 2, 0000/6346 ............11 D-54550 Daun Mit Fundamentverankerung ........12 TechniVolt ist eine eingetragene Marke der: Montage ..............13 Fundament ..............13 TechniVolt GmbH Fundamentverankerung (optional) ....13 Julius-Saxler-Str. 3 Netzzuleitung..............14 D-54550 Daun Empfohlene Werkzeuge ..........14... -
Seite 3: Kontaktadresse
24 Monaten ab Kaufdatum versehen. Bitte bewahren Sie den Rechnungsbeleg als Kaufnachweis auf. Bei Ge- währleistungsansprüchen wenden Sie sich bitte an den Händler des Produktes. Für Fragen welche die Bedienung des Gerätes betreffen, wenden Sie sich bitte an unsere: TechniVolt-Endkundenhotline Tel. 0049-3925 9220 1272 20230414... -
Seite 4: Einleitung
Typen TECHNIVOLT 1100, TECHNIVOLT 1100 SMART und TECHNIVOLT 2200 SMART auf einem Betonfundament bestimmt. Eine Befestigung von anderen Geräten ist nicht zulässig. Die TECHNIVOLT Stele 1 + 2 sind zur Errichtung an Standorten mit eingeschränktem Zugang vorgesehen (z.B. Privatgrundstücke, Firmenparkplätze, Betriebshöfe). -
Seite 5: Warnhinweise In Dieser Anleitung
Einleitung Warnhinweise in dieser Anleitung In dieser Anleitung werden folgende Warnhinweise verwendet und müssen beachtet werden. Warnhinweise vermeiden lebens- gefährliche oder tödliche Verletzungen. Beachten Sie alle Hin- weise und befolgen Sie alle Anweisungen. G E FA H R Kennzeichnet eine gefährliche Situation mit hohem Risiko, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht vermieden wird. -
Seite 6: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise G E FA H R Lebensgefahr durch elektrischen Strom Bei Berührung mit stromführenden Teilen besteht unmittelbare Lebensgefahr durch Stromschlag. h Stellen Sie vor der Arbeit den spannungsfreien Zustand der Anlage her. h Beachten Sie die 5 Sicherheitsregeln zur Vermeidung von Stromunfällen: 1. - Seite 7 Sicherheitshinweise • Die TECHNIVOLT Stele 1 + 2 ist auf einem Fundament zu be- festigen. • Der Standort der Ladestation am Ladeplatz ist so zu konzipieren, dass die Bedienung der Ladestation und der Zugang zur An- schlussposition am Elektrofahrzeug umstandslos gewährleistet ist.
-
Seite 8: Produktbeschreibung
Produktbeschreibung Produktbeschreibung Die TECHNIVOLT Stele ist, je nach Variante, für die Montage von einer oder zwei TECHNIVOLT Ladestationen geeignet. Sie be- steht aus Edelstahl und ist für den Einsatz im Freien geeignet. Passende TECHNIVOLT Ladestationen: TECHNIVOLT TECHNIVOLT TECHNIVOLT 1100 1100 SMART 2200 SMART Artikel-Nr. -
Seite 9: Typenschild
⑤ Inverkehrbringer Anlage Erden ③ Produktbezeichnung Montageanleitung lesen Artikelnummer Identifikation der Produktvariante Die TECHNIVOLT Stele ist in verschiedenen Varianten erhältlich, die sich mechanisch unterscheiden. Identifizieren Sie Ihr Produkt anhand der Artikelnummer auf dem Typenschild. Variante TECHNIVOLT TECHNIVOLT Stele 1 Stele 2 Artikel-Nr. -
Seite 10: Abmessungen
Abmessungen Abmessungen Stele 1, 0000/6345 505 mm 310 mm 150 mm 360 mm 465 mm 255 mm Abb. mit Ladestation sowie Kabel- und Steckerhalter 20230414... -
Seite 11: Stele 2, 0000/6346
Abmessungen Stele 2, 0000/6346 546 mm 370 mm 360 mm 150 mm 465 mm 255 mm Abb. mit Ladestation sowie Kabel- und Steckerhalter 20230414... -
Seite 12: Mit Fundamentverankerung
Abmessungen Mit Fundamentverankerung Die Fundamentverankerung ist nicht im Lieferumfang enthalten und muss separat bestellt werden (0000/6347). 360 mm 150 mm 150 mm 465 mm 360 mm 180 mm Edelstahlstele an 6xM10 Gewinde befestigen SCHN 465 mm 255 mm 250 mm Edelstahlstele an 6xM10 Befestigung der M12 Gewindestangen Gewinde befestigen... -
Seite 13: Montage
Montage Montage Die TECHNIVOLT Stele 1 + 2 ist auf einem Betonfundament zu befestigen, wobei folgende Möglichkeiten zur Verfügung stehen: • Direktbefestigung auf Betonfundament mittels Bolzenanker. • Befestigung an einer im Betonfundament eingegossenen Funda- mentverankerung (0000/6347). H I N W E I S Bei Direktbefestigung der Stele auf einem Betonfundament werden 6 Stück Bolzenanker benötig. -
Seite 14: Netzzuleitung
Montage Netzzuleitung Jede Ladestation muss über eine eigene Netzzuleitung an- geschlossen werden. Alle Netzzuleitungen müssen genau in der Mitte aus dem Funda- ment durch ein Leerrohr geführt werden. Das Leerrohr muss 10 cm über der Fundamentoberkante heraus stehen. Für die weitere Montage muss die Netzzuleitung eine Überlänge von ca. -
Seite 15: Installation
Montage Installation ❶ Vorbereitung Zur Befestigung der Stele auf einem Fundament muss die Montageplatte demontiert werden. 1. Lösen der Fußabdeckung h Entfernen Sie die beiden Schrauben an der Fußabdeckung mit Werkzeug Torx T30. h Schieben Sie die Fußabdeckung nach Oben. ❷... -
Seite 16: Befestigung Auf Fundament
Montage ❶ Befestigung auf Fundament Nachfolgend wir die Befestigung der Stele auf einem Betonfunda- ment beschrieben. 1. Zeichnen Sie die Positionen der 6 Bohrlöcher durch die Montage- platte der Stele mit einem Stift an. ❷ ❷ ❸ 2. Bohren Sie die 6 Löcher Ø... -
Seite 17: Stecken Sie Den Stelenkorpus Auf Die Montageplatte
Montage ❺ 5. Schieben Sie zuerst die Fußabdeckung über den Stelenkorpus und hiernach ziehen Sie die Versorgungsleitung(en) mit Hilfe eines Seils durch den Stelenkorpus. 5.1 Stecken Sie den Stelenkorpus auf die Montageplatte 5.2 Befestigen Sie den Stelenkorpus mit den 8 Schrauben der Montageplatte ❻... -
Seite 18: Befestigung An Fundamentverankerung
Montage ❶ Befestigung an Fundamentverankerung Nachfolgend wir die Befestigung der Stele auf einem Fundament mit Verwendung der Fundamentverankerung 0000/6347 be- schrieben. 1. Fundament mit Fundamentverankerung wurde bauseitig erstellt. ❷ 2. Schrauben Sie die Stele mit 6 Schrauben inkl. U-Scheiben die Grundplatte der Fundamentverankerung. ❸... -
Seite 19: Elektrische Installation
Beachten Sie alle Information in der Montageanleitung der TECHNIVOLT Ladestation, insbesondere das Kapitel "Elektrische Installation". Erdung Die Erdung der TECHNIVOLT Stele ist mit dem Erdungskabel her- zustellen. 1. Entfernen Sie die rückseitige Kabelmembrandurchführung M25 an der Ladestation. 2. Anstelle der Kabelmembrandurchführung M25 montieren Sie die Ansicht von Rückseite... -
Seite 20: Wartung Und Reinigung
Verwenden Sie keine scheuernden Tücher. Ein Mikrofasertuch wird empfohlen. WA R N U N G Reinigen Sie Ihre TECHNIVOLT Stele nicht, während Sie Ihr Fahr- zeug aufladen! Waschen Sie die TECHNIVOLT Stele nicht mit Wasser! Verwenden Sie kein direktes Strahlwasser (z.B. Gartenschlauch, Hochdruckreiniger) um die TECHNIVOLT Stele zu reinigen. - Seite 21 20230414...
- Seite 22 TECHNIVOLT 20230414...
